Onderwaterinspectie per ROV – ZONDER duikers, ZONDER leegmaken
Kopterflug inspecteert onder water waar duikers te gevaarlijk zijn en leegmaken te kostbaar is – in tanks, scheepsrompen, koelwaterinlaten, sprinklertanks en havenwerken. Compact ROV tot 200 m diepte, 4K + 8.000 lumen. Heel Duitsland en Nederland.
- Geen duiker, geen menselijke betreding – DGUV-conform
- Geen leegmaken – installatie blijft in bedrijf
- 4K + 8.000 lumen ook bij troebel water & volledige duisternis
Onderwaterinspectie: Wat zit er echt onder het wateroppervlak?
De Chasing M2 Pro Max – ons primaire ROV-systeem voor industriële onderwaterinspectie.
Tankbodems, scheepsrompen, damwanden en koelwaterinlaten hebben één ding gemeen: het kritische gebied bevindt zich onder water – en klassieke inspektiemethoden stoppen aan het wateroppervlak. Duikers zijn duur, gevaarlijk en in veel industriële omgevingen simpelweg niet toegestaan. Leegmaken kost tijd, geld en productieuitval.
Kopterflug zet de Chasing M2 Pro Max in – een industrieel ROV (Remotely Operated Vehicle) met 4K-camera, 8.000 lumen schijnwerpers en 8 vectoraandrijvingen voor volledige beweeglijkheid tot 200 m diepte. Het ROV duikt in – uw team blijft buiten en stuurt via een tether vanaf het oppervlak.
Wij leveren 4K-videodocumentatie en gestructureerde bevindingenrapporten uit het onderwatergebied – als basis voor onderhoudsplanning, verzekeringsbewijzen en beslissingen over reparatie of voortgezette exploitatie. In combinatie met onze toestandsdocumentatie per ELIOS 3 en M30T dekt u uw installatie volledig af: inwendig, uitwendig en onder water.
Waarom onderwatergebieden zonder ROV ongedocumenteerd blijven
Corrosie, afzettingen en structuurschade ontstaan bij voorkeur daar waar niemand regelmatig kijkt – onder het wateroppervlak.
Wat u met de onderwaterinspectie ontvangt
Volledige visuele inspectie van het onderwatergebied – met gestructureerd bevindingenrapport:
- 4K-video-opnamen onder water: Sluitende documentatie van tankbodems, wandonderkanten, scheepsrompen en constructies – met 8.000 lumen schijnwerpers ook in volledige duisternis.
- Corrosie- en schaderegistratie: Systematische bevindingenopname: pitting, oppervlaktecorrosie, coatingschade, lasnaadfouten, scheuren en structurele bijzonderheden.
- Sediment- en afzettingsbeoordeling: Herkenning en documentatie van sedimentlagen, aangroei, aankoekingen en afzettingen – basis voor reinigingsplanning en onderhoud.
- Gestructureerd bevindingenrapport: Bevindingenlijst met 4K-beeldbewijzen, positiebeschrijving, schadeclassificatie en handelingsaanbeveling – revisieonzeker en keuringsgeschikt.
Technologie: Chasing M2 Pro Max & aanvullende systemen

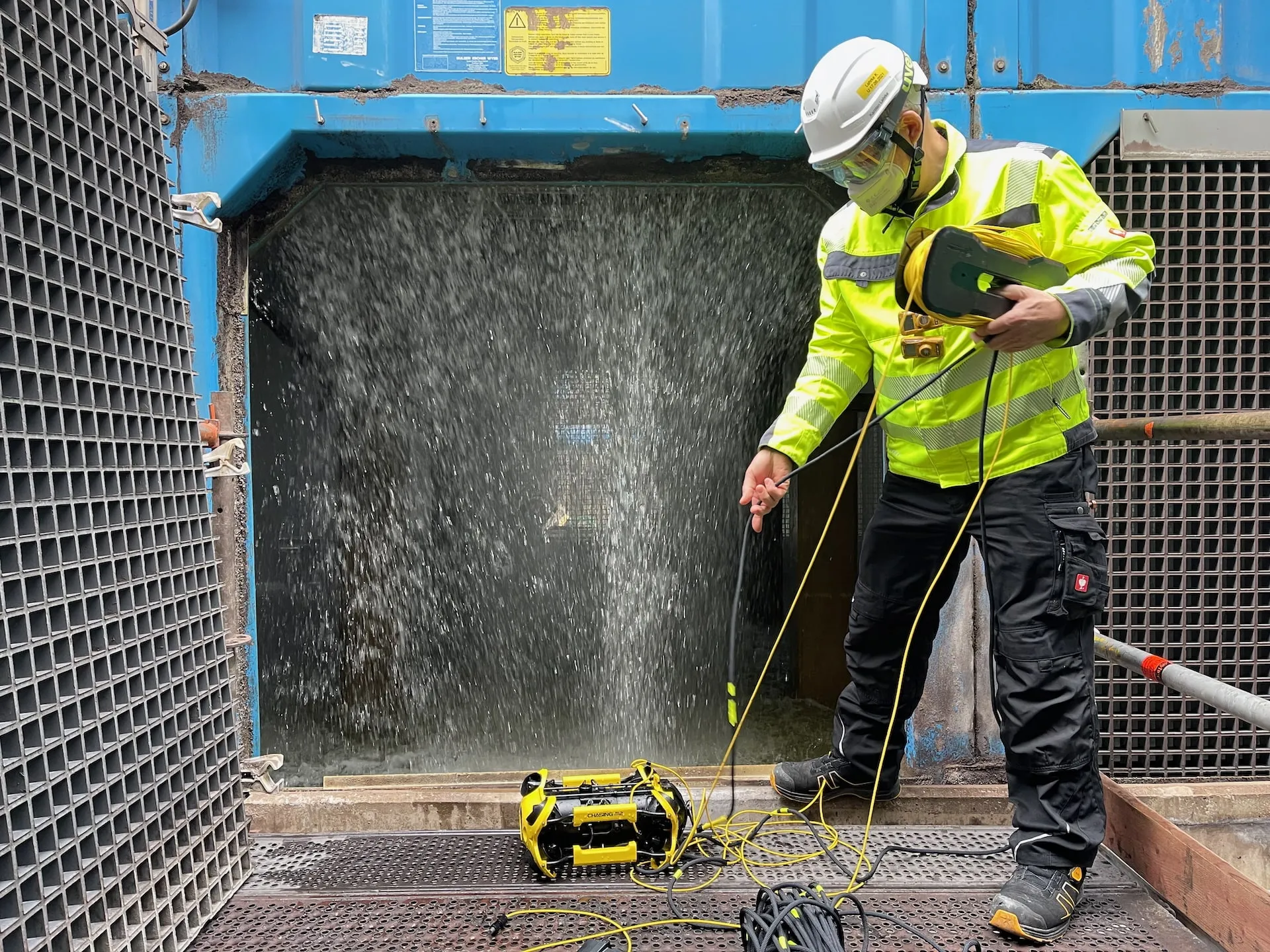

Karsten Lehrke bij ROV-inzet – onderwaterinspectie aan industriële koeltoren.
Aanvullende systemen voor buitenstructuren
De Chasing M2 Pro Max is ons primaire systeem voor onderwaterinspecties. DJI Matrice 30T en LiDAR-scanners vullen aan voor buitenstructuren en nauwkeurige bouwwerkdocumentatie.
Typische toepassingsgebieden van onderwaterinspectie
Overal waar water de toegang tot inspectie verspert – en leegmaken geen optie is:
1. Tankbodems & wandonderkanten
Opslag- en procestanks met waterfase, drinkwatertanks, sprinklertanks. Corrosie op de bodem en de wandonderkant – controleerbaar zonder leegmaken.
- Sensoren: 4K, schijnwerpers
- Typische bevindingen: Pitting, oppervlaktecorrosie, coatingschade, sedimentafzettingen, lasnaadschade
2. Sprinklertanks & bluswaterbassins
Brandbeveiliging blijft actief – geen leegmaken, geen uitval van het beveiligingssysteem. Inspectie van de tankbodem en de binnenwandoppervlakken onder water.
- Sensoren: 4K, schijnwerpers
- Typische bevindingen: Bodemcorrosie, aangroei, sediment, coatingschade
3. Scheepsrompen & kielgedeelten
Rompinspectie onder water in het havenbassin – zonder droogdok, zonder helling. Herkenning van aangroei, corrosie, beschadigingen en anodezustand.
- Sensoren: 4K, schijnwerpers
- Typische bevindingen: Aangroei, verf- en coatingschade, deuken, corrosie, anodesleet
4. Havenstructuren & damwanden
Damwanden, kademuren, dalben en onderwaterfunderingen. Structurele inspectie zonder duiker – ook in troebel of besmet water.
- Sensoren: 4K, schijnwerpers
- Typische bevindingen: Corrosie, structuurschade, aangroei, erosie, spleetcorrosie
5. Koelwaterinlaten & kanalen
Energiecentrale- en industriekoelsystemen met onderwaterinlaten, roosters en kanalen. Inspectie op blokkades, aangroei en corrosie.
- Sensoren: 4K, schijnwerpers
- Typische bevindingen: Aangroei, sediment, blokkades, corrosie, vervorming
6. Rioolwaterzuivering & procesbassins
Beluchtingsbassins, nabezinkingsbassins, vergistingstanks en procesbassins in de waterbehandeling. Inspectie van wandtoestand, ingebouwde onderdelen en bodemsediment.
- Sensoren: 4K, schijnwerpers
- Typische bevindingen: Wandcorrosie, schade aan ingebouwde onderdelen, sedimenthoeveelheden, scheuren
7. Afwateringsystemen – kanalen, duikers, pompputten, regenwateropvangbassins
Onderwaterinspectie in afvoerkanalen, duikers, pompputten en regenwateropvangbassins – zonder berijding, zonder leegmaken. Toestandsregistratie van bodem, wand en ingebouwde onderdelen ook bij troebel of besmet medium.
- Sensoren: 4K, schijnwerpers
- Typische bevindingen: Afzettingen, scheuren, infiltratie, corrosie, instortingen, aangroei
ROV vs. duiker vs. leegmaken
Waarom de Chasing M2 Pro Max de meest economische oplossing is:
| Aspect | Duiker / Leegmaken | Chasing M2 Pro Max (ROV) |
|---|---|---|
| Voorbereiding | Leegmaken (dagen tot weken) of duikersteam mobiliseren | Geen leegmaken, geen duikersteam – directe inzet |
| Veiligheid | Duikersrisico, decompressietijd, veiligheidsdruiker vereist | Geen duiker in het water – geen verdrinkingsrisico, geen drukegalisatie |
| Bereikbaarheid | Duiker heeft beperkte manoeuvreerbaarheid in nauwe constructies | Nauwe schachten, hoeken, overkragingen – omnidirectioneel, 360° |
| Documentatie | Zichtbelemmering door opwerveling, beperkte verlichting | 4K-video, 8.000 lumen – heldere opnamen ook bij troebeling |
| Bedrijfsonderbreking | Leegmaken + reinigen + hervullen = dagen tot weken uitval | Geen leegmaken, geen hervullen – bedrijf direct na inspectie |
| Diepte | Duiker: max. 50 m (perslucht), kostbaar | Tot 200 m duikdiepte |
Voordelen van onderwaterinspectie per ROV
- Geen duiker, geen menselijke betreding – DGUV-conform: Omdat geen personeel het water of de tank ingaat, vervallen de typische risico's voor besloten ruimten (zuurstoftekort, contaminatie, beperkte geometrie). De ROV-inzet is DGUV-conform – zonder extra vergunningen voor menselijke betreding.
- Geen leegmaken noodzakelijk: Tanks, sprinklersystemen en bassins blijven gevuld. Geen productieuitval, geen verwerkingskosten, geen weken aanlooptijd voor leegmaken en heropstart.
- 4K + 8.000 lumen: Heldere opnamen ook in volledige duisternis en troebel water. Sony CMOS-sensor met f/1.8 en elektronische beeldstabilisatie voor trillingsvrije bevindingendocumentatie.
- 360° beweeglijkheid tot 200 m: 8 vectoraandrijvingen maken omnidirectionele besturing mogelijk – ook in nauwe inlaten, onder overkragingen en in beperkte tankgebieden tot 200 m diepte.
- Reproduceerbaar & vergelijkbaar: Systematische doorvaart met gedocumenteerde bevindingenposities. Vervolginspectie op dezelfde plaatsen – corrosievoortgang en schadeontwikkeling over jaren traceerbaar. Ideale basis voor toestandsgestuurd onderhoud in plaats van starre inspectieintervallen.
- Modulaire sensoriek: 5 integratiepoorten voor sonar, waterbemonstering, grijper en verdere sensoriek – gereedschapsloos monteerbaar, afgestemd op uw inspectieopdracht.
Normen & compliance
ROV-ondersteunde onderwaterinspectie maakt bevindingendocumentatie volgens relevante normen mogelijk – zonder dat de tank wordt leeggemaakt of een duiker wordt ingezet.
Duikwerkzaamheden behoren tot de zwaarst gereguleerde activiteiten in de industrie. De inzet van ROV's verplaatst de inspectie volledig buiten het gevarengebied – het betreft geen duikwerkzaamheden in de zin van DGUV Voorschrift 40. Daardoor vervallen duikersploeg, reddingsconcepten en medische eisen, terwijl de inspectie veilig en efficiënt van buitenaf wordt uitgevoerd.
| Norm | Toepassingsgebied |
|---|---|
| VdS CEA 4001 | Sprinklertanks: inspectie zonder leegmaken mogelijk. ROV documenteert bodem en wand als basis voor de keurder. |
| FM Global 2-81 | Sprinklerwatertanks: ROV-inspectie als erkende methode zonder bedrijfsonderbreking. |
| DVGW W 300 | Drinkwatertanks: ROV-inspectie van het waterlichaam zonder leegmaken. Hygiëneconforme aanpak. |
| API 653 | Opslagtanks: onderwaterinspectie van tankbodem en wand als basis voor geaccrediteerde keurders. |
| TRWI / DIN 1988 | Drinkwaterinstallatie en bluswatertanks – ROV-inspectie als documentatiebasis. |
| DGUV Voorschrift 40 | Regelgeving duikwerkzaamheden. Bij ROV-inzet: geen duiker, geen voorschrift – aanzienlijk minder administratieve lasten. |
| DGUV Regel 105-002 | Detailregelingen uitrusting, kwalificatie, inzetomstandigheden duiken. Door ROV-inzet niet van toepassing. |
| DGUV Informatie 213-055 | Bijzondere beschermingseisen bij besmet water. Het ROV neemt de inspectie over zonder persoonsinzet. |
| ArbSchG | Arbeidsomstandighedenwet: verplicht tot gevarenbeoordeling. Inzet ROV elimineert wezenlijke gevaren en vereenvoudigt documentatieplichten. |
| BetrSichV | Veiligheidsverordening installaties: onderwaterinspectie als documentatiebasis voor periodieke keuringen. |
Verloop van uw onderwaterinspectie
Uw contactpersonen voor onderwaterinspectie
Christian Engelke en Dipl.-Ing. Karsten Lehrke adviseren u direct – zonder callcenter, zonder omwegen. Wij zetten de Chasing M2 Pro Max in bij industriële installaties en kennen de eisen uit de praktijk. Spreek ons aan – ook voor ongebruikelijke toegangssituaties.

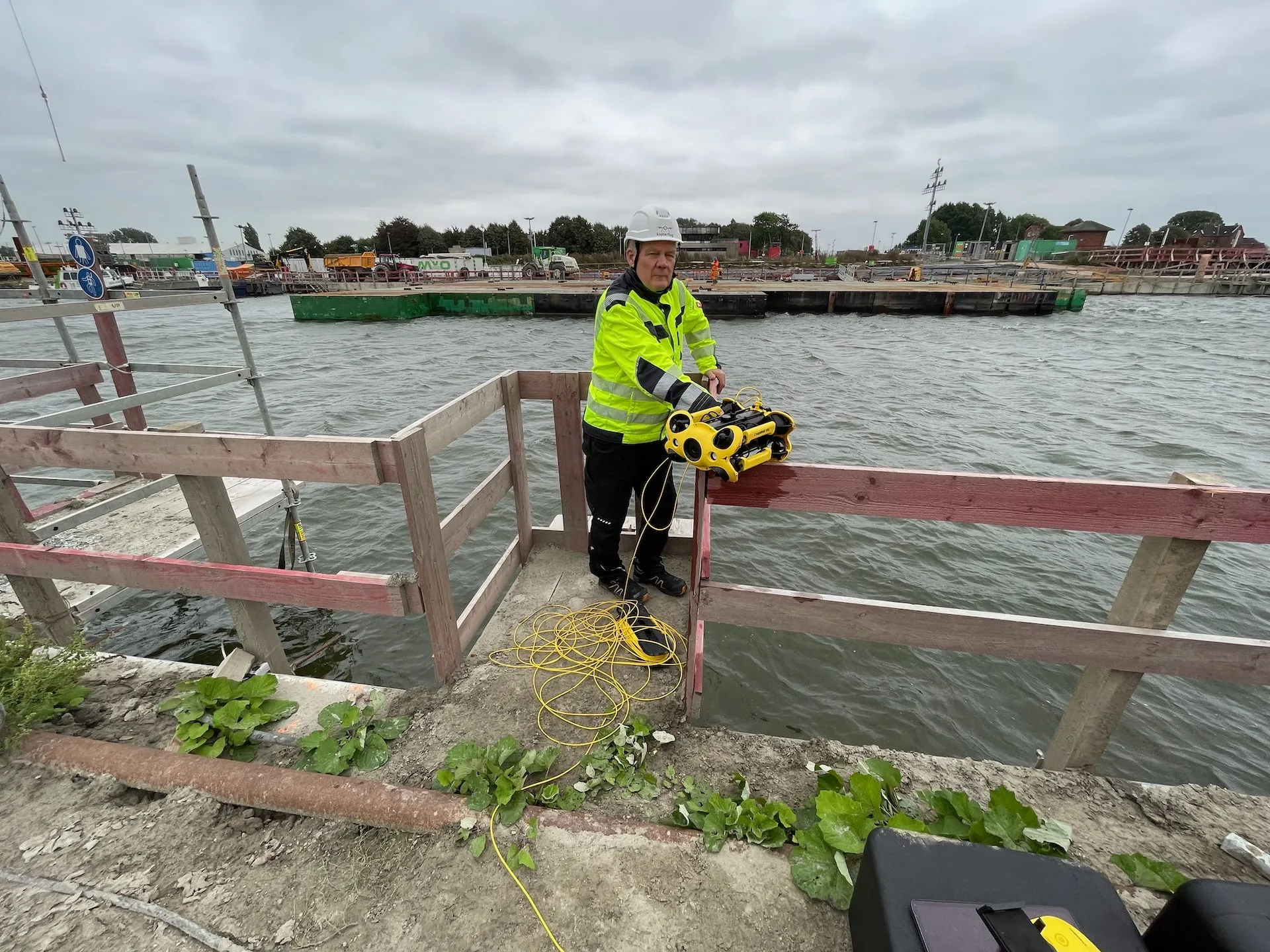

Karsten Lehrke bij ROV-inzet aan een sluis – onderwaterinspectie zonder duiker.
Gerelateerde diensten
- Toestandsdocumentatie – ELIOS 3, M30T en ROV – volledige installatie inwendig, uitwendig en onder water.
- Tankinspectie – Binnenwanden, bodems en plafonds – zonder menselijke betreding.
- Sprinklertankinspectie – Zonder leegmaken, brandbeveiliging blijft actief.
- Inspectie besloten ruimten – ELIOS 3 voor boven de waterlijn: tanks, ketels, silo's zonder menselijke betreding.
- Industriële LiDAR-opmeting – 3D-puntenwolken voor planningsbases en digitale tweelingen.
- Industriële drone-inspectie – Overzicht van alle inspectiediensten met ELIOS 3 en aanvullende systemen.
Veelgestelde vragen
Waarom een onderwaterdrone in plaats van een duiker?
In veel industriële omgevingen is duiken simpelweg niet mogelijk – vanwege zuurstoftekort, contaminaties, beperkte geometrie of ontbrekende veiligheidsinfrastructuur. Zelfs waar duiken mogelijk zou zijn, is een ROV vaak sneller, goedkoper en levert betere beelddocumentatie: 4K in plaats van een handcamera, geen tijdsinvestering voor duikerslogistiek. Wij zijn sinds 2017 actief in de industriële inspectie en zetten de juiste technologie in voor de toegangssituatie.
Moet de installatie worden leeggemaakt voor de onderwaterinspectie?
Nee – dat is het beslissende voordeel. De Chasing M2 Pro Max duikt in de gevulde installatie. Tanks, sprinklersystemen, havenbassins en rioolwaterzuiveringsinstallaties blijven in bedrijf. Geen leegmaken, geen verwijdering, geen productieuitval. Bij sprinklertanks blijft de brandbeveiliging gedurende de gehele inspectie actief.
Hoe diep kan de onderwaterdrone duiken?
De Chasing M2 Pro Max is inzetbaar tot 200 m waterdiepte – aanzienlijk dieper dan praktisch elke industriële inzetbehoefte. Relevanter in de praktijk is de tetherlengte: standaard tot 200 m horizontaal bereik. Voor tanks, sprinklerbassins en havenstructuren is de duikdiepte doorgaans geen beperkende factor.
Hoe goed ziet de onderwaterdrone in troebel water?
De 8.000 lumen schijnwerpers en de f/1.8 Sony-sensor leveren ook in troebel water bruikbare opnamen – beter dan een duiker met handlamp. Bij zeer sterke troebeling (bijv. opgewerveld sediment) kan het zichtbereik beperkt zijn. We bespreken de actuele toestand van het water van tevoren met u en geven een eerlijk oordeel over de te verwachten beeldkwaliteit.
Wat gebeurt er als de onderwaterdrone vast komt te zitten?
Het ROV is verbonden via een tether die te allen tijde als veiligheidslijn dient – het kan niet verloren gaan. De 8 vectoraandrijvingen maken achteruit rijden en ter plaatse draaien mogelijk. Bij een risico op klem raken wordt de inzet zo gepland dat nauwe gebieden met voldoende speling worden doorreden. We bespreken de installatiegeometrie vooraf.
Voor welke installatietypen is onderwaterinspectie per drone geschikt?
Tankbodems en wandonderkanten van opslag- en procestanks, sprinklertanks en bluswaterbassins, scheepsrompen in het havenbassin, damwanden en kademuren, koelwaterinlaten in energiecentrales, nabezinkingsbassins en procesbassins in rioolwaterzuiveringsinstallaties, alsmede onderwaterleidingen en -constructies.
Wat kost een onderwaterinspectie?
De kosten zijn afhankelijk van de installatiegrootte, de duikdiepte, de bevindingsomvang en het rapportformaat. Typische inzetten liggen in het lage tot middelhoge viercijferige bereik. Wij stellen op basis van uw gegevens een transparante vaste prijsofferte op – zonder verrassingen.
Hoe kortfristig is een ROV-inzet planbaar?
Aanzienlijk kortfristiger dan duikersinzetten of leegmaakmaatregelen. Als de installatie toegankelijk is, zijn we typisch binnen enkele werkdagen ter plaatse. Geen aanlooptijd voor duikerslogistiek, geen overheidsvergunningen voor menselijke betreding. Neem direct contact op – ook voor kortfristige aanvragen.
Is de inzet van de onderwaterdrone DGUV-conform?
Ja. Omdat geen personeel de tank betreedt of duikt, vervallen de typische eisen op het gebied van besloten ruimten – zoals bewaking op zuurstoftekort, bescherming tegen contaminatie of bijzondere reddingsmaatregelen voor menselijke betreding. De Chasing M2 Pro Max wordt volledig van buitenaf bestuurd. Dit vereenvoudigt de organisatorische inspanning aanzienlijk en maakt de inzet ook mogelijk waar menselijke betreding vergunningsplichtig of simpelweg niet toegestaan is.
Kunnen sedimenten worden herkend bij de onderwaterinspectie?
Ja – sedimentlagen, afzettingen op de bodem, aangroei en biofilms zijn doorgaans goed zichtbaar en worden gedocumenteerd. Een exacte meting van laagdiktes is met het ROV alleen niet mogelijk. Voor kwantitatieve sedimentanalyse zijn aanvullende methoden vereist – dat bespreken we vooraf met u.
Kunnen lekken of schade onder water worden herkend?
Zichtbare schade zoals corrosieplekken, coatingschade, scheuren, uitspoeling en structurele bijzonderheden kunnen worden gedocumenteerd. Actieve lekken kunnen vaak worden herkend aan stroompatronen of zichtbare intoebelingeffecten. Voor diepgaandere materiaalanalyses of exacte wanddiktemetingen zijn aanvullende methoden vereist – de ROV-inzet is een visuele inspectie, geen vervanging voor niet-destructief materiaalonderzoek.
Hoe lang duurt een typische onderwaterinspectie?
Afhankelijk van tankgrootte, geometrie en vereiste bevindingsomvang typisch tussen 30 minuten en enkele uren. Omdat noch leegmaken noch bijzondere toegangsvoorbereiding noodzakelijk is, kan de inspectie doorgaans direct na aankomst beginnen – aanzienlijk sneller dan alternatieven met duiker of leegmaken.
Kunnen onderwaterinspecties worden herhaald en vergeleken?
Ja – dat is een wezenlijk voordeel van ROV-inspectie voor onderhoudsplanning. Dezelfde gebieden kunnen bij vervolginspecties opnieuw worden bezocht. Met de gedocumenteerde videodocumentatie en bevindingenlijst kan de toestandsontwikkeling over tijd worden nagegaan: groeit een corrosieplek? Verandert de sedimenthoeveelheid? Dat is de basis voor toestandsgestuurd onderhoud.
Hoe vaak moet een onderwaterinspectie worden uitgevoerd?
Dat is afhankelijk van de installatie, het medium en de regelgevingseisen. Typisch zijn jaarlijkse of tweejaarlijkse intervallen – of aanvullende inspecties na bijzondere gebeurtenissen (drukstoten, vermoeden van contaminatie, bekende schadeplaatsen). Onze aanbeveling: toestandsgestuurd in plaats van op basis van een star schema. Wij adviseren u over een zinvol inspectierythme voor uw specifieke installatie.
Wanneer is de onderwaterdrone niet geschikt – en wat zijn de grenzen?
De Chasing M2 Pro Max is een visuele inspectie – hij levert geen wanddiktemetingen, geen ultrageluidkeuring en geen exacte maatketens. Voor kwantitatieve materiaalbevindingen zijn aanvullende niet-destructief onderzoek methoden noodzakelijk. Verdere grenzen: zeer nauwe leidingen onder ca. 30 cm doorsnede, extreem sterke stroming, gesloten tanks zonder voldoende toegangsgrootte voor het ROV. Bij zeer sterke troebeling (opgewerveld sediment) is de beeldkwaliteit beperkt. Wij verduidelijken in het eerste gesprek of de ROV-inzet voor uw specifieke situatie zinvol is.
Wat moeten wij voorbereiden voor een onderwaterinspectie?
Doorgaans zeer weinig – dat is een wezenlijk voordeel. Wij hebben nodig: een toegang met voldoende opening voor het ROV (min. ca. 20 cm), gegevens over waterdiepte en tankgeometrie, informatie over het medium (drinkwater, proceswater, besmet), en uw inspectiefocus (tankbodem, wand, ingebouwde onderdelen). Geen leegmaken, geen bijzondere vergunningen voor menselijke betreding, geen speciale veiligheidsinfrastructuur. Wij verduidelijken in het eerste gesprek alle details – neem contact op.
Beschikt de onderwaterdrone over sonar of aanvullende sensoriek?
De Chasing M2 Pro Max is primair een visueel inspectiesysteem met 4K-camera en 8.000 lumen verlichting. Optioneel kunnen via de modulaire bevestigingspunten aanvullende sensoren zoals sonarmodules of diktemeters worden aangebracht. Voor de meeste industriële scenario's – tankbodems, sprinklerbassins, havenstructuren – levert de visuele inspectie reeds alle beslissingsrelevante bevindingen.
Kan de onderwaterdrone ook in zoutwater of agressieve media worden ingezet?
Ja – de Chasing M2 Pro Max is ontworpen voor gebruik in zowel zoet als zoutwater. Bij agressieve of verontreinigde media (zuren, logen, olie-watermengsels) controleren wij vooraf de chemische compatibiliteit met de behuizingsmaterialen. Na inzet in verontreinigde wateren wordt het ROV conform het hygiëneprotocol gereinigd en gedecontamineerd.
Hoe worden de resultaten van de onderwaterinspectie gedocumenteerd en overgedragen?
U ontvangt een gestructureerd bevindingsrapport met 4K-video-opname, uitsneden van de relevante bevindingslocaties, dieptegegevens en een beoordeling van de visuele toestand. Het rapport is beschikbaar als PDF en dient als basis voor deskundigenbeoordelingen, verzekeringsdocumentatie of uw interne onderhoudsplanning. Op verzoek leveren wij ook het volledige ruwe materiaal.
Wervelt de onderwaterdrone sediment op en verslechtert daardoor het zicht?
De acht vectorthrusters van de Chasing M2 Pro Max maken een zeer nauwkeurige, langzame navigatie mogelijk met minimale stuwkracht. Daardoor wordt aanzienlijk minder sediment opgewerveld dan bij conventionele ROV's of duikers met vinvoortstuwing. Bij bekende sedimentlagen rijden wij de tankbodem af met aangepaste snelheid en afstand om de zichtomstandigheden te behouden.
Kan de onderwaterdrone ook koeltorens en koelwatercircuits inspecteren?
Ja – koelwaterbassins, koeltoren-opvangbakken en koelwaterinlaten bij energiecentrales behoren tot de typische inzetgebieden. Het ROV documenteert corrosie, afzettingen, biofilm en structurele schade aan betononderdelen onder water. In combinatie met de ELIOS 3 drone kunnen wij ook de luchtzijde boven de waterlijn inspecteren – voor een complete toestandsbeoordeling zonder steigers en zonder personeelsbetreding.
Is een gecombineerde inspectie boven en onder water mogelijk?
Ja – dat is precies een van onze sterktes als inspectiedienstverlener met meerdere systemen. Voor tanks met zowel lucht- als waterzone zetten wij de ELIOS 3 in voor het droge gedeelte boven de waterlijn en de Chasing M2 Pro Max voor het onderwatergedeelte. Het resultaat is een complete toestandsdocumentatie van de gehele tank – zonder leegmaken en zonder personeelsbetreding.
Neem contact op
Heeft u vragen over onderwaterinspectie met ROV of wilt u een offerte voor uw project? Vul het formulier in en we nemen binnen 24 uur contact met u op.
