Flyability ELIOS 3 – Kollisjonssikker innendørsdrone for industriell inspeksjon
Kopterflug bruker ELIOS 3 som sitt primærsystem for innvendig inspeksjon – i tanker, kjeler, siloer, skorsteiner og trange rom. Ingen stillas, ingen klatring, ingen menneskelig inntrengning: dronen flyr inn, teamet ditt blir utenfor.
- Inspeksjon uten menneskelig inntrengning
- DN 600 som praktisk minimumsåpning (avhengig av adkomst)
- 4K + Termografi + LiDAR i én enkelt flytur
GPS-fri innendørsdrone for industrien

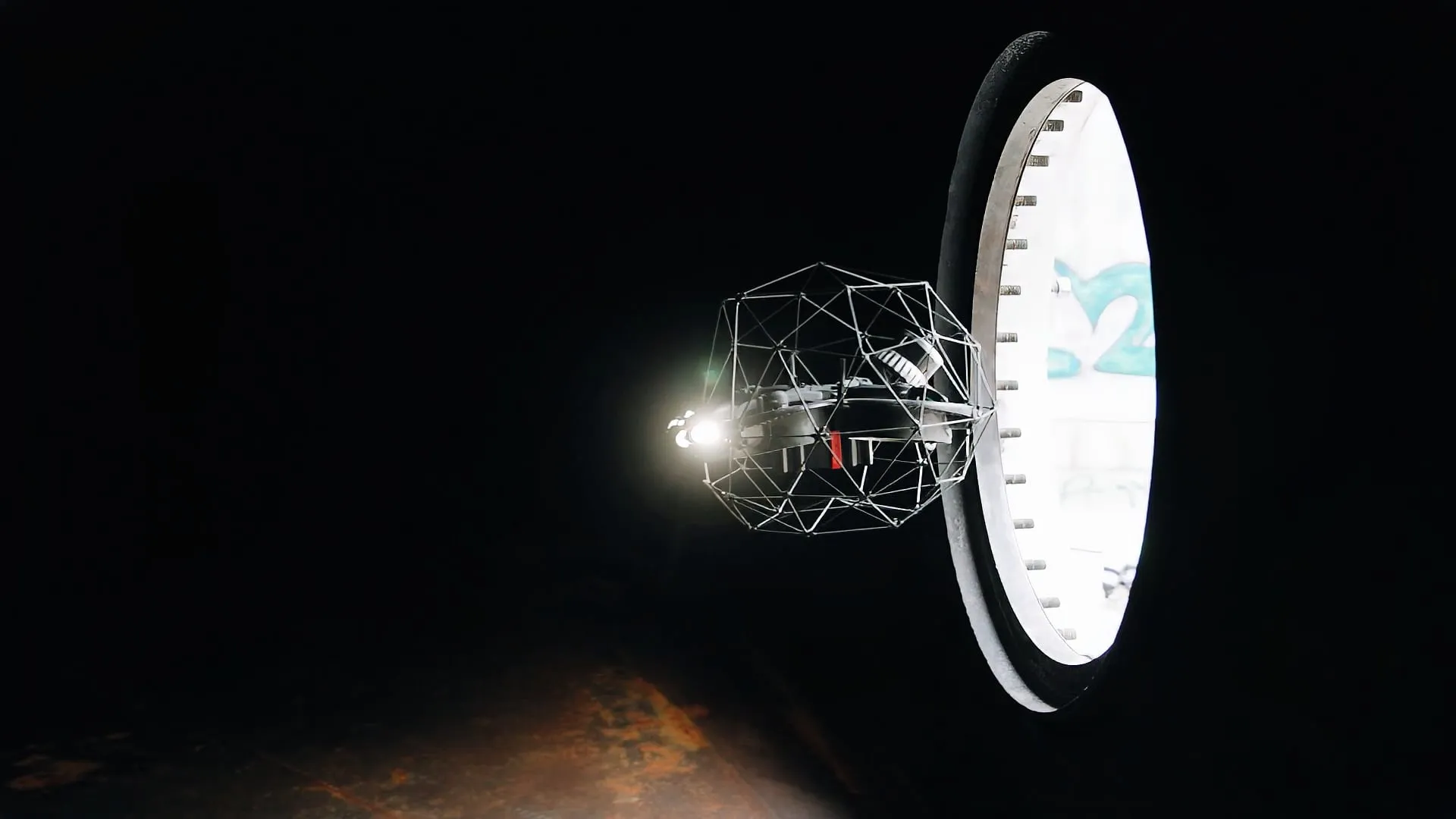

ELIOS 3 med sitt kollisjonssikre karbonbur – konstruert for trange industrielle miljøer.
GPS-uavhengig, kollisjonssikker, LiDAR-støttet. ELIOS 3 inspiserer trange innvendige rom der ingen mennesker kan arbeide trygt – og leverer 4K-video, termografi og 3D-punktskyer i én flytur.
- GPS-fri SLAM-navigasjon: Stabile flyturer i tanker, kjeler, siloer og sjakter – selv uten lys eller GPS-signal.
- Kollisjonssikkert beskyttelsesbur: Kontakt med vegger og innvendige strukturer tolereres – dronen forblir stabil. Adkomst fra ca. DN 600.
- LiDAR 3D-kartlegging: Presise punktskyer for geometri, dokumentasjon og gjentakbare inspeksjoner.
- Termografi i trange rom: Påvisning av varmepunkter, lekkasjer og termiske avvik – selv i fullstendig mørke.
- 4K-dokumentasjon med høyeffektbelysning: Tydelige opptak selv i støvete, mørke og forurensede miljøer (16 000 lumen).
- Ingen menneskelig inntrengning: Ingen inntrengning i trange rom, ingen redningskjede, ingen risiko for ditt personell.
ELIOS 3 i praksis
ELIOS 3 er Kopterflug sitt primærsystem for alle innvendige inspeksjoner og inspeksjoner i trange rom. Fordelene er tydelige: sikkerhet gjennom ingen menneskelig inntrengning, datakvalitet gjennom 4K + termografi + LiDAR, og effektivitet gjennom eliminering av stillas og adkomstmateriell.
Praktisk sjekk – passer den? ELIOS 3 måler ca. 50 × 45 cm og passer gjennom et standard DN 600-mannhull i mange installasjoner – avhengig av inngangsvinkel og klaringer.
Hva som betyr noe for dataene: 4K-video for visuelle funn, termografi for termiske indikasjoner, og LiDAR for 3D-posisjonsreferanse – slik at funn kan lokaliseres og gjentas.
Oppdragsplanlegging: Hva vi avklarer sammen
Før hvert oppdrag koordinerer vi tre områder med deg:
1. Adkomst og geometri
Vi kontrollerer åpningsmål og adkomstfeasibilitet (DN 600 som retningslinje), potensielle flaskehalser, luftstrøm, støv- og fuktighetsforhold. Vi avklarer også start-/landingssoner og kommunikasjon mellom pilot og anleggsoperatør.
2. Data og leveranser
Du bestemmer hvilke data du trenger: 4K-video og bilder for visuelle funn, termografi for termiske avvik, LiDAR/3D for oppmåling og volumberegning. Resultatet er en strukturert funnsliste med posisjonsreferanse – ikke rå, ukommentert video.
3. Sikkerhet og tillatelser
Ingen menneskelig inntrengning er vårt mål – om dette er fullt oppnåelig avhenger av omfanget. Vi arbeider etter dine operatørstandarder for gassfrie målinger og arbeidstillatelser, og avklarer roller og ansvar (pilot, observatør, anleggsledere) på forhånd.
Typiske bruksområder
1. Tanker og prosesskar
Lagrings- og prosessanker i kjemisk, petrokjemisk og vannforsyningsindustri. Veggkorrosjon, avsetninger, beleggskader – inspiserbart uten menneskelig inntrengning.
- Sensorer: Visuell, termografi, LiDAR
- Typiske funn: Gropkorrosjon, korrosjon, sveisefeil, avsetninger, beleggskader
2. Kjeler og trykkbeholdere
Dampkjeler, vanntube-kjeler, trykkbeholdere i henhold til BetrSichV (tysk industriell sikkerhetsforskrift). Funnsliste for autoriserte inspektører – uten inntrengning i trange rom i henhold til DGUV (tyske lovpålagte ulykkesforsikringsregler).
- Sensorer: Visuell, termografi
- Typiske funn: Sveisesømskorrosjon, kalkavsetninger, veggskader, ventilslitasje
3. Siloer og bulklager
Sement-, kjemiske og landbrukssiloer. LiDAR-volumsmåling, påvisning av opphopninger, utløpsinspeksjon – uten inntrengning.
- Sensorer: Visuell, LiDAR
- Typiske funn: Brobygging, materialopphopning, linerskader, korrosjon, deformasjon
4. Skorsteiner og røykgasskanaler
Høye vertikale innvendige strukturer som industrielle skorsteiner, røykgasskanaler og liner-rør. Innvendig inspeksjon uten klatrelag.
- Sensorer: Visuell, LiDAR, termografi
- Typiske funn: Murverk-skader, liner-sprekker, korrosjon, sotsetting, termiske avvik
5. Rør og tunneler (fra DN 600)
Kloakker, store rørdiametre, gallerier – overalt der mennesker ikke kan ta seg frem trygt.
- Sensorer: Visuell, LiDAR
- Typiske funn: Sprekker, infiltrasjoner, avsetninger, deformasjoner, skjøtefeil
6. Masovner og industriovner
Ildfast belegg, ovnsinnvendige, forbrenningskamre i nedkjølt tilstand. Termografi for resterende varmepunkter og tidlig skadeoppdagelse.
- Sensorer: Visuell, termografi, LiDAR
- Typiske funn: Slitasje på ildfast materiale, sprekker i ildfaste steiner, termiske avvik, materialutmattelse
Hvorfor ELIOS 3 leverer resultater i praksis
- Ingen inntrengning som sikkerhetsgrep: Send teknologi inn i farlige områder – menneskelig inntrengning og eksponering kan reduseres eller elimineres avhengig av omfanget.
- 4K + Termisk + LiDAR: Mer enn bare video – visuelle funn, termiske indikasjoner og målbare 3D-data for planlegging og gjentakbarhet.
- Mindre adkomstmateriell: I mange scenarier kreves det mindre organisatorisk innsats enn stillas, klatring eller løfteplattformer.
- Reproduserbare funn: Posisjonsrefererte funnslister i stedet for ukommentert video. Resultatene er gjentakbare, sammenlignbare og sporbare over år.
- Kortere forberedelse: Eliminering av stillas og adkomstmateriell sparer ofte mer tid og kostnader enn selve inspeksjonen.
- Rapportkvalitet for autoriserte inspektører: Strukturerte rapporter med 4K-skjermbilder, termografievaluering og 3D-modeller. Egnet som grunnlag for autoriserte inspektører og BetrSichV-dokumentasjon.
ELIOS 3 vs. konvensjonelle adkomstmetoder
| Aspekt | Konvensjonelt (stillas / klatring / inntrengning) | Flyability ELIOS 3 |
|---|---|---|
| Menneskelig inntrengning | Påkrevd – åndedrettsvern, redningskjede, DGUV inntrengning i trange rom | Ingen inntrengning – dronen flyr inn, teamet forblir utenfor |
| Navigasjon | Teknikeren navigerer manuelt – begrenset av kroppsstørrelse og sikkerhetsoverhead | GPS-fri SLAM-navigasjon – stabil i tanker, kjeler, sjakter |
| Kollisjonsproteksjon | Ingen – skade fra verktøy eller fall er mulig | Kollisjonssikkert karbonbur – veggkontakt uten krasj |
| Sensorer | Håndholdt kamera, lommelykt – kun stikkprøver | 4K + termografi + LiDAR 3D i én flytur |
| Forberedelse | Stillas, sikkerhetsposter, tillatelser – dager | Gassfri måling, adkomstpunkt – utsendelse på timer |
| Resultat | Subjektiv tekniker-rapport, ikke reproduserbar | Strukturert funnrapport, posisjonsreferert, gjentakbar |

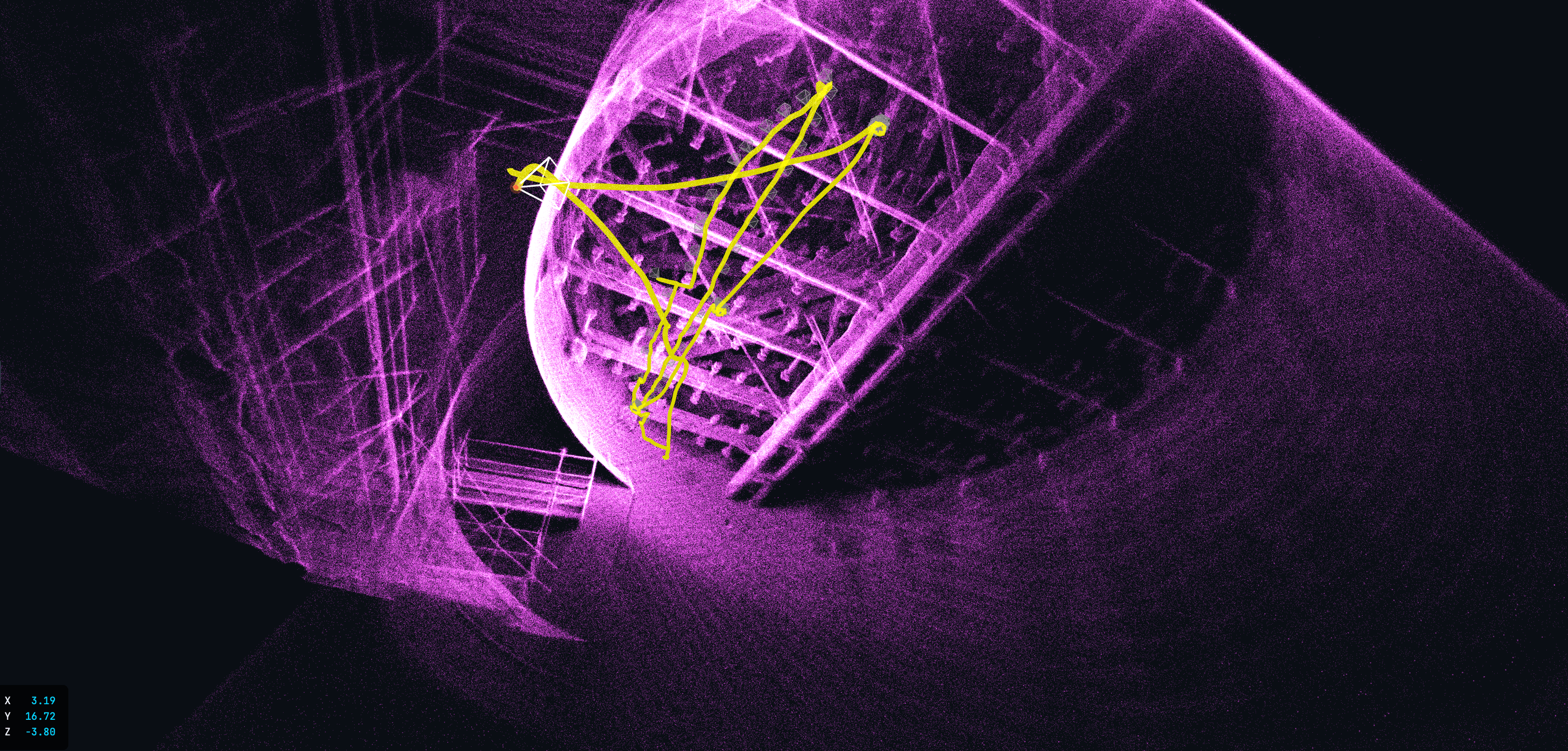

LiDAR 3D-punktsky generert av ELIOS 3 – centimeternøyaktige geometridata for dokumentasjon og digitale tvillinger.
Begrensninger – Når ELIOS 3 er og ikke er det riktige valget
ELIOS 3 er ikke et universalsystem. Den er spesialisert for trange, mørke, GPS-frie innvendige rom. For utvendige inspeksjoner av fasader, broer eller skorsteiners yttervegg er andre plattformer mer egnet.
Eie vs. tjeneste: Med færre enn 10 utsendelser per år lønner det seg sjelden å eie dronen. Vi gir ærlige råd – selv om anbefalingen er: bestill tjenesten i stedet for å kjøpe.
Slik fungerer en konsultasjon
Trinn 1: Behovsavklaring (gratis)
Hvilke anlegg, hvilken frekvens, hvilke data? Vi hjelper deg med å vurdere om det er mer fornuftig å eie eller bestille tjenesten i din situasjon.
Trinn 2: Definere krav
DN-mål, adkomstruter, sensorkrav (4K / termisk / LiDAR), sikkerhetskonsept – vi utarbeider en praktisk teknologiprofil for dine installasjoner.
Trinn 3: Demoutsendelse / Proof of Concept
På forespørsel flyr vi en referanseinstallasjon som proof of concept. På den måten ser du datakvalitet og arbeidsflyt før noen innkjøpsbeslutning.
Trinn 4: Innkjøp eller utsendelsesplanlegging
Avhengig av resultatet: viderehenvisning til leverandørkilder, eller direkte bestilling som inspeksjonstjeneste – enkelt, uten omveier.
Dine kontaktpersoner for ELIOS 3-spørsmål
Christian Engelke og Dipl.-Ing. Karsten Lehrke – dine direkte kontaktpersoner for ELIOS 3-prosjekter.
Christian Engelke og Dipl.-Ing. Karsten Lehrke er dine direkte kontaktpersoner for tekniske spørsmål om ELIOS 3 – utsendelse, konfigurasjon, sikkerhetskonsepter. Siden 2017 har vi driftet dronen i industrielle installasjoner: masovner, tanker, siloer, skorsteiner.
Vi gir råd uten salgspress – selv om anbefalingen er: bestill tjenesten i stedet for å kjøpe.
Relaterte tjenester
- Inspeksjon av trange rom – Det primære ELIOS 3-bruksområdet: tanker, kjeler, siloer og sjakter uten menneskelig inntrengning.
- Tankinsepsjon – Korrosjon, beleggskader og veggtykkelse i lagrings- og prosessanker.
- Kjelinsepsjon – Dampkjeler og trykkbeholdere – funn for autoriserte inspektører uten DGUV inntrengning i trange rom.
- Siloinspeksjon – Linerskader, opphopninger og LiDAR-volumsmåling i siloer.
- Industriell LiDAR-oppmåling – 3D-punktskyer med ELIOS 3 Surveying Payload (Ouster OS0-128).
- Industriell droneinspeksjon – Oversikt over alle inspeksjonstjenester med ELIOS 3 og komplementære systemer.
Ofte stilte spørsmål
Selger Kopterflug ELIOS 3 direkte?
Kopterflug er primært en leverandør av inspeksjonstjenester. For innkjøp gir vi råd om riktig konfigurasjon og kan henvise deg til passende leverandørkilder og partnere.
Hva koster en ELIOS 3?
Som en grov retningslinje: ELIOS 3 er typisk i prisklassen 80 000 – 120 000 EUR avhengig av konfigurasjon, nyttelaster og programvarepakker. I tillegg kommer opplæringskostnader, vedlikehold og løpende driftskostnader (erstatningsbatterier, servicekontrakter, programvarelisenser). Vi oppgir ikke faste priser – vi avklarer gjerne ditt omfang og kobler deg med passende leverandører.
Passer ELIOS 3 gjennom et DN 600-mannhull?
Praktisk sjekk: ELIOS 3 måler ca. 50 × 45 cm og passer gjennom et DN 600-mannhull i mange installasjoner – nøkkelfaktorene er inngangsvinkel, kanter, innvendige strukturer og de spesifikke klaringene på stedet.
Hvilken sensorkombinasjon gir mening?
For de fleste integritets- og vedlikeholdsprosesser er tre sensorer standarden: 4K-video (se funnene), termografi (varmepunkter og fuktighet), LiDAR/3D (volumetri og posisjonsreferanse) – individuelt eller kombinert avhengig av anlegget.
Hva er ELIOS 3 IKKE egnet for?
ELIOS 3 er ikke en universaldrone. Utvendige inspeksjoner (fasader, broer, skorsteiners yttervegg) krever andre plattformer. Den er ikke ATEX-sertifisert og kan kun brukes i potensielt eksplosive områder etter gassfri måling. Maksimal omgivelsestemperatur er 50°C – installasjoner må være fullstendig nedkjølt før inspeksjon.
Eie en ELIOS 3 eller bestille som tjeneste?
Med færre enn 10 utsendelser per år, varierende anlegg eller høy intern opplæringsinnsats er det ofte mer økonomisk å bestille tjenesten enn å eie. Ved høyere utsendelsesfrekvens med standardiserte anlegg kan eierskap gi mening. Vi gir åpne råd om begge alternativene.
Hva gjør ELIOS 3 spesiell sammenlignet med andre droner?
ELIOS 3 er en av få droner som er bygget spesielt for trange rom – ikke tilpasset i ettertid. Viktige differensiatorer: kollisjonssikkert karbonbur, GPS-fri SLAM+LiDAR-navigasjon, og kombinasjonen av 4K, termografi og 3D-data i én enkelt utsendelse. Standard FPV- eller industridroner kan ikke driftes pålitelig i trange innvendige rom og har ingen kollisjonstoleranse.
Kan ELIOS 3 eliminere menneskelig inntrengning fullstendig?
I mange tilfeller: ja. Konkret: ingen åndedrettsvern, ingen redningskjede, ingen arbeid i farlige rom. Dronen flyr inn – teamet ditt forblir utenfor. Om null inntrengning er fullt oppnåelig avhenger av installasjonstype, klaringssituasjon og spesifikke funnkrav. Vi avklarer dette med deg på forhånd.
Hvor nøyaktige er ELIOS 3 LiDAR-dataene?
Nøyaktigheten er i centimeterklassen – typisk ±2–5 cm avhengig av avstand, flyhastighet og overflateegenskaper. Tilstrekkelig for geometriopptak, deformasjonsanalyse og digitale tvillinger – ikke tilstrekkelig for presisjonsoppmåling under 1 cm. For høyere krav anbefaler vi terrestriske referansepunkter som supplement.
Hva gjør punktskyfarging?
ELIOS 3 kan automatisk overlegge punktskyer med 4K-fargeinformasjon – du ser ikke bare geometri, men også overflater, korrosjonsflekker, beleggskader og avsetninger direkte i 3D-visningen. Dette gjør funn betydelig lettere å tolke – spesielt for ingeniører og vurderere som ikke var til stede under flyingen.
Hvor lenge flyr ELIOS 3 per batteri?
Typisk 10–12 minutter per batteri avhengig av nyttelast, flystil og omgivelsestemperatur. Flere flyturer med batteriskift planlegges for en komplett installasjon. Vi arbeider med et batteriutvalg for å minimere nedetid. Store tanker eller skorsteiner dokumenteres fullt ut i 2–4 flyturer. Total tid på stedet: vanligvis 1–4 timer.
Hvilken opplæring trenger en ELIOS 3-pilot?
Tre ting er relevante for profesjonell drift: en passende dronekvalifisering (den eksakte kategorien avhenger av utsendelsessted og kontekst), Flyability-spesifikk opplæring for ELIOS-styring og firmware, og – ofte undervurdert – praktisk erfaring med trange rom: sikkerhetskonsepter, gassfri måling, kommunikasjon med anleggsoperatører.
Hvor sikker er ELIOS 3 ved kollisjoner?
Det karbonbaserte beskyttelsesburet er konstruert for å tåle lette kollisjoner – dronen spretter av og forblir stabil. Ved lette kontakter forventes ikke relevant skade på typiske industrielle overflater – dronens masse og energi er for lav for betydelig påvirkning på stål- eller betongoverflater.
Kan ELIOS 3 fly i gassfareområder?
Med begrensninger: ELIOS 3 er ikke ATEX-sertifisert. Utsendelse i Ex-soner er kun mulig når området har blitt gassfritt målt og en tilsvarende driftstillatelse (varmt arbeids-tillatelse eller lignende) er på plass. Med den valgfrie gassensoren kan ELIOS 3 overvåke gassnivåer under flyging og trekke seg tilbake dersom terskler overskrides.
Hvor lang tid tar en typisk ELIOS 3-inspeksjon?
Typisk 1–4 timer på stedet avhengig av installasjonsstørrelse, kompleksitet og sensoroppsett. Flere anlegg per dag er mulig for kompakte installasjoner. Etterbehandling (databehandling, funnsliste og rapport) leveres typisk innen noen få virkedager.
Hvordan ser en ELIOS 3-inspeksjonsrapport ut?
En strukturert funnrapport inneholder typisk: 4K-bilder og videoklipp med lokaliserte funn, termografievaluering med avvik, 3D LiDAR-data med posisjonsreferanse, og en kommentert funnsliste (alvorlighetsgrad, tiltaksanbefaling, sammenligning med tidligere inspeksjon). Ingen ukommentert video – hvert funn er sporbart lokalisert.
Kan ELIOS 3 måle veggtykkelse?
Ja – med den valgfrie UT-nyttelasten (ultralyds veggtykkelsesmåling). Dette er ekstra sensorutstyr montert på dronen som tar kontakt med den innvendige veggen for å måle veggtykkelse. LiDAR måler kun geometri – veggtykkelse er en separat måleprosess. Kombinasjon av LiDAR-skanning og UT-måling i én utsendelse er mulig.
Kan ELIOS 3-inspeksjoner gjentas og sammenlignes?
Ja – dette er et av de mest praktisk verdifulle aspektene. Flybaner og funnposisjoner dokumenteres slik at oppfølgingsinspeksjoner kan finne sted på nøyaktig de samme stedene. Korrosjonsutvikling, materialutmattelse og skadeutvikling blir sporbare over måneder og år – som grunnlag for vedlikeholdsplanlegging og RBI-beslutninger.
Hvor raskt kan en ELIOS 3-utsendelse planlegges?
Betydelig raskere enn konvensjonelt adkomstmateriell. Ingen stillas, ingen lange leveringstider for sikkerhetstiltak. Hvis installasjonen din er tilgjengelig og gassfritt målt, er vi typisk på stedet innen noen få virkedager. For planlagte revisjoner anbefaler vi tidlig planlegging for å utnytte revisjonsvinduet optimalt.
Hva er forskjellen mellom ELIOS 2 og ELIOS 3?
Viktige forbedringer: LiDAR-nyttelast for 3D-punktskyer og presis posisjonsreferanse (ELIOS 2 hadde ingen ekte LiDAR), betydelig bedre 4K-kamerakvalitet og belysning (16 000 mot ca. 10 000 lumen), forbedret SLAM-navigasjon for mer stabile flyturer i trange og funksjonsfattige rom, og et nytt cockpit-grensesnitt med 3D-livekart i sanntid. Beskyttelsesburet er lettere og mer robust.
Hva må vi forberede som bedrift?
Innsatsen på din side er typisk minimal: tilgang til installasjonen (mannhull, inspeksjonsåpning – minst DN 600 som retningslinje), informasjon om atmosfæriske forhold (vi utfører gassfri måling selv), kort sikkerhetsinnføring av din stedlige sikkerhetsansvarlig, og – for karbeholdere – en trykkavlastet, nedkjølt installasjon. Ingen stillas, ingen separat forberedelse for inntrengning i trange rom.
