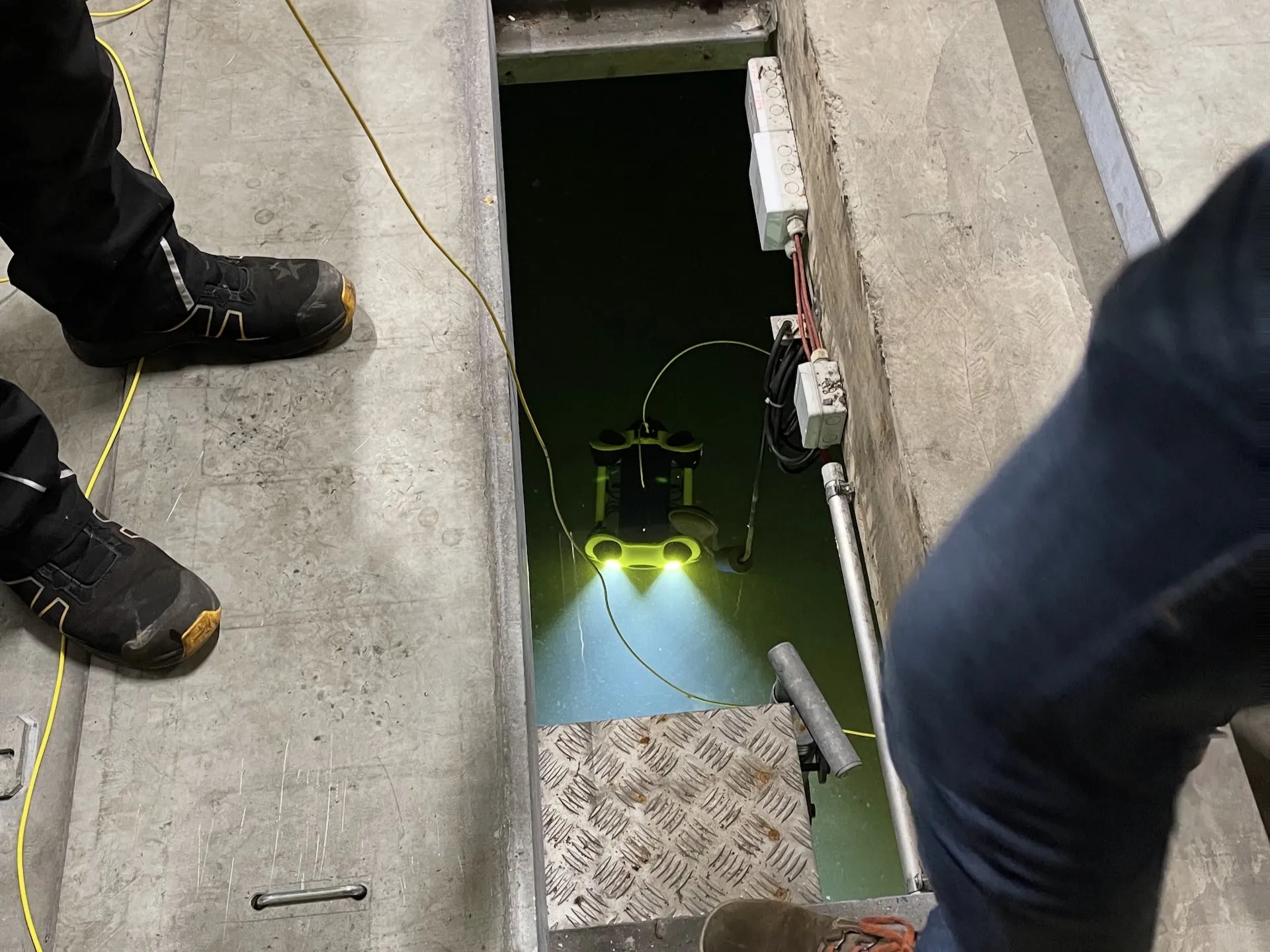

Inspekcja podwodna ROV zbiorników i basenów

ROV i inspekcja podwodna – gdy dron nie może nurkować

Flyability ELIOS 3 to dron latający – nie może nurkować. Ale wiele instalacji przemysłowych posiada obszary wypełnione wodą, które wymagają inspekcji. Do tych obszarów stosujemy ROV (Remotely Operated Vehicles). Dron w powietrzu, ROV pod wodą – wszystko z jednego źródła.

Bez opuszczania zbiornika – ROV kontroluje zbiorniki w stanie napełnienia
Bez nurków – Zero Entry, brak ryzyka personalnego w wodzie
Wideo 4K + opcjonalny sonar – nawigacja nawet przy zerowej widoczności
Dron + ROV od jednego dostawcy – jeden zespół, jeden raport, pełne pokrycie

Kompleksowa inspekcja Twojej instalacji wypełnionej wodą: Zapytaj o konsultację

Problem: Confined Spaces wypełnione wodą

Flyability ELIOS 3 to dron latający – lata w powietrzu i rejestruje powierzchnie w 4K, LiDAR i termografii. Czego nie może: nurkować.

Ale wiele instalacji przemysłowych posiada obszary wypełnione wodą, które wymagają inspekcji. Do tych obszarów stosujemy ROV (Remotely Operated Vehicles) – zdalnie sterowane pojazdy podwodne. W ten sposób oferujemy inspekcję całego confined space: faza gazowa (dron) + pod wodą (ROV).

Zbiorniki tryskaczoweZapas wody gaśniczej – kontrola korozji i osadów

Zbiorniki wody pitnejOcena stanu i higieny bez opuszczania

Zbiorniki balastoweKontrola stanu powłoki na statkach bez raftingu

Komory fermentacyjne i baseny chłodniczeOczyszczalnie ścieków i elektrownie – dokumentacja stanu podwodnego

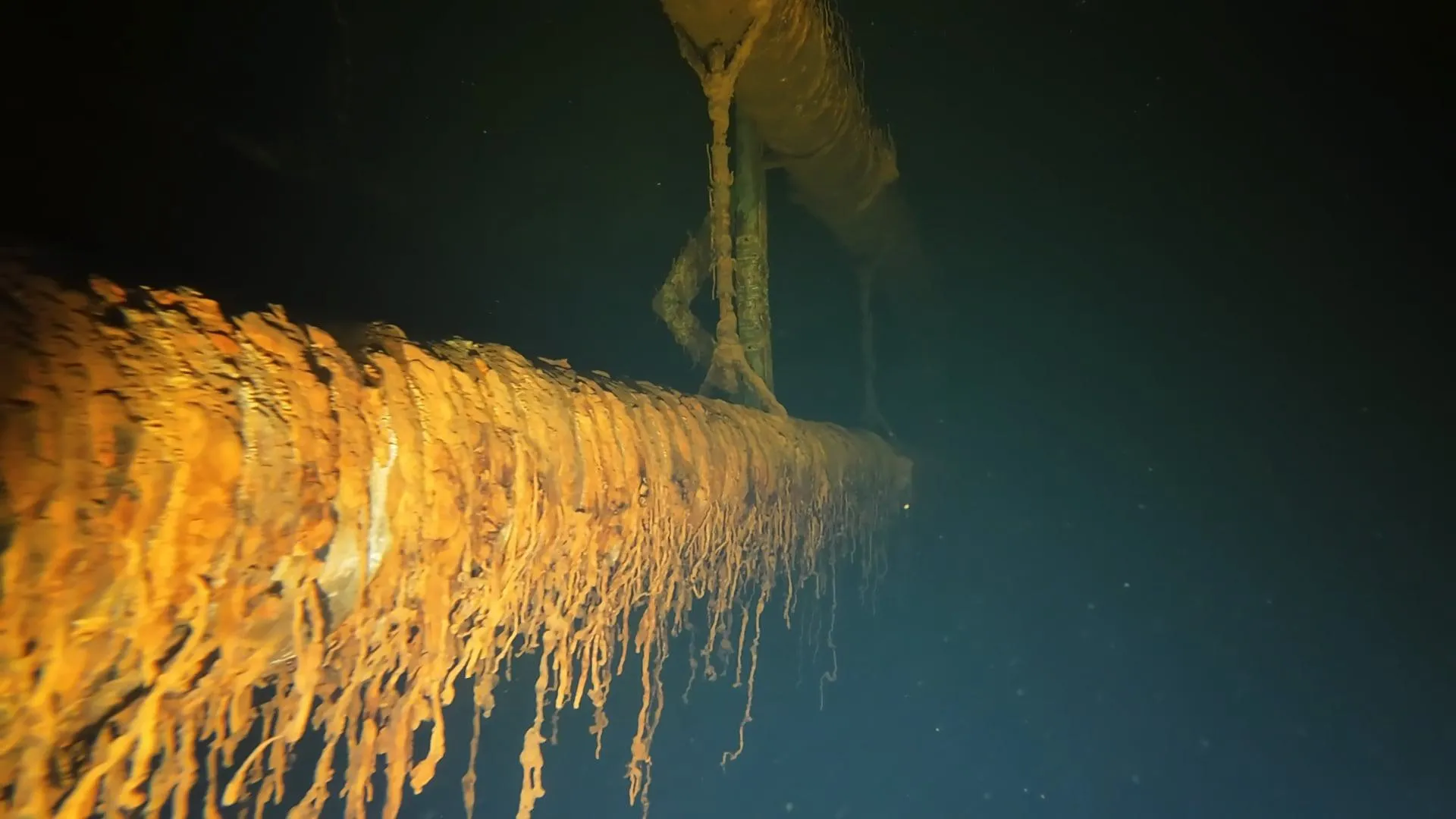

Zdjęcie podwodne – zardziały rurociąg, inspekcja ROV

Czym jest ROV?

ROV (Remotely Operated Vehicle) to zdalnie sterowany pojazd podwodny, połączony kablem (tether) z jednostką sterującą na powierzchni.

Kamera 4KWizualna inspekcja podwodna w najwyższej rozdzielczości

Oświetlenie LEDSilne oświetlenie również dla mętnych wód

Sonar (opcjonalnie)Nawigacja i pomiary pod wodą

Kompaktowe wymiaryPrzechodzi przez standardowe włazy, głębokość robocza do 100 m

Typowe ustalenia pod wodą: korozja dna i ścian zbiornika, osady i muł, korozja wgłębna i powierzchniowa, uszkodzenia powłok, nieszczelności i ciała obce.

Dron + ROV: Inspekcja komplementarna

ELIOS 3 i ROV uzupełniają się: ROV kontroluje pod wodą bez opuszczania. ELIOS 3 lata w przestrzeni powietrznej powyżej lustra wody – wymaga suchej fazy gazowej (dach, górna część płaszcza). Cały zbiornik zostaje udokumentowany bez wejścia personelu.

Faza gazowa (nad wodą) – ELIOS 3

Dron latający kontroluje suchą przestrzeń powietrzną powyżej lustra wody: dach, górny płaszcz, przełączniki pływakowe, przyłącza rurowe. Warunek: wystarczająca przestrzeń powietrzna do lotu (ELIOS 3 nie może mieć kontaktu z wodą). Rejestruje wideo 4K + LiDAR 3D.

Pod wodą – ROV

ROV zanurzając się kontroluje dno zbiornika, dolny płaszcz, osady i korozję pod linią wody. Rejestruje wideo 4K + opcjonalnie sonar.

Wynik: Pełna inspekcja

ROV dokumentuje wszystko pod wodą bez opuszczania, ELIOS 3 dokumentuje suchą przestrzeń powietrzną powyżej – bez wejścia personelu, bez nurków. Ważne: ELIOS 3 może latać tylko tam, gdzie jest przestrzeń powietrzna. Do pełnej inspekcji dna zbiornika w stanie suchym (np. pomiar grubości ściany UT) konieczne jest opuszczenie.

Kiedy dron, kiedy ROV?

Obszar	ELIOS 3 (dron latający)	ROV (podwodny)
Faza gazowa / dach / górny płaszcz	✔	✘
Pod wodą / dno zbiornika	✘	✔
Opuszczony zbiornik (suchy)	✔	✘
LiDAR / pomiary 3D	✔	⚠ Sonar
Termografia	✔	✘
Analiza osadów	✘	✔

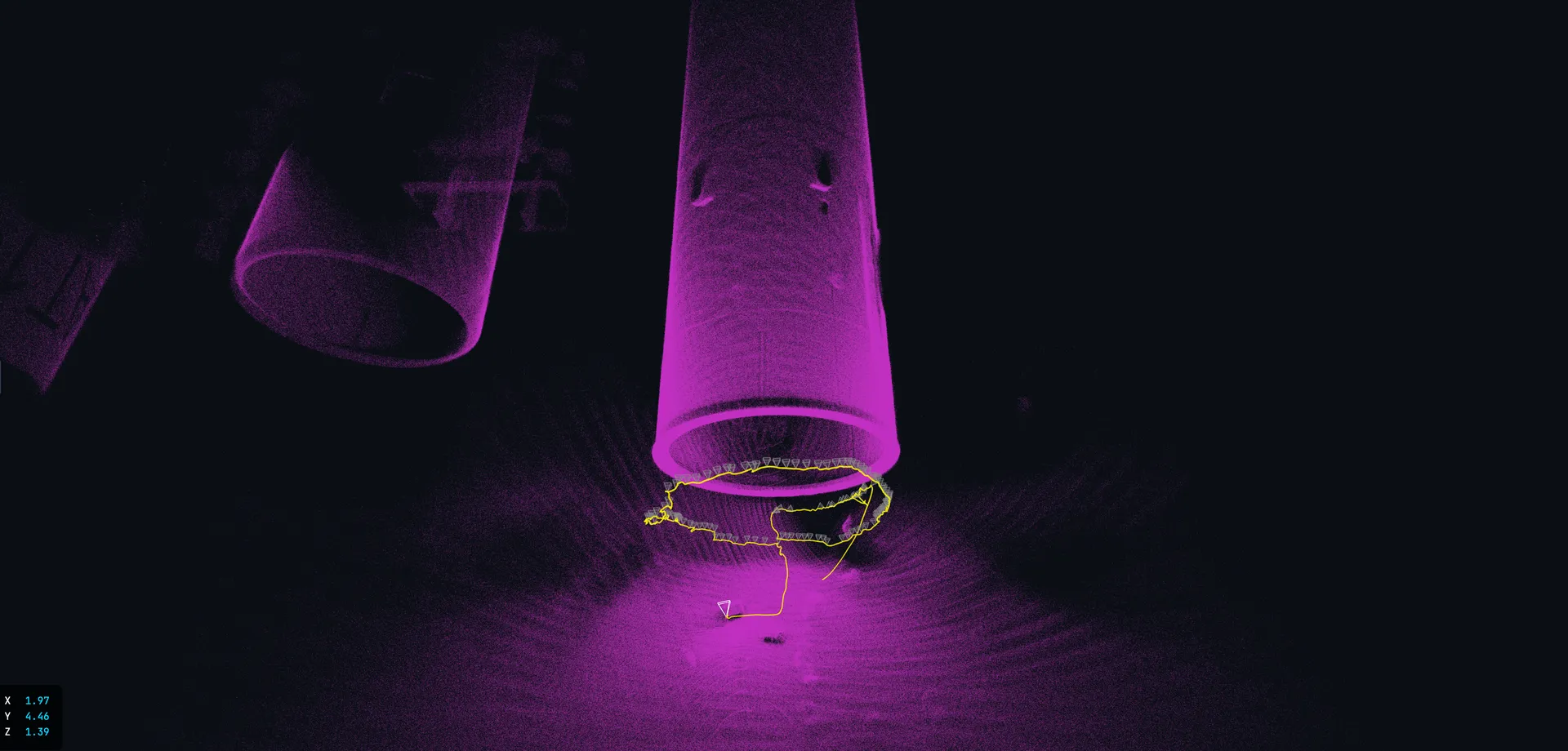

Skan LiDAR 3D monopali – inspekcja offshore

Zalety w porównaniu z inspekcją nurkową

Tradycyjnie zbiorniki wypełnione wodą są kontrolowane przez nurków przemysłowych. Zastosowanie ROV oferuje znaczne zalety w porównaniu z inspekcją nurkową.

Brak ryzyka personalnegoZero Entry – nikt nie musi wchodzić do ciasnych, ciemnych lub zanieczyszczonych wód. Bez nurków ratowniczych, bez gotowości komory dekompresyjnej.

Lepsza dokumentacjaWideo 4K, automatycznie i powtarzalnie. Brak utrudnień widoczności przez wzniecanie osadów – ROV nawiguje ostrożniej.

Nieograniczony czas pracyPołączony kablem – bez limitowanego czasu nurkowania. ROV pracuje tak długo, jak to konieczne.

Znacznie niższe kosztyZespół ROV jest znacznie tańszy niż certyfikowany zespół nurków przemysłowych z personelem zabezpieczającym.

Bez konieczności opuszczaniaROV pracuje bezpośrednio w stanie napełnienia. Bez kosztownego przestoju z tytułu opuszczania, wentylacji i ponownego uruchomienia instalacji.

Woda pitna: zastosowanie możliwe, ale wymaga weryfikacjiZastosowanie ROV w zbiornikach wody pitnej jest w określonych okolicznościach możliwe, ale wymaga indywidualnej oceny – dopuszczenia materiałowe, protokół dezynfekcji i wymogi urzędowe należy wyjaśnić z wyprzedzeniem.

Sonar przy zerowej widoczności i szybkie wdrożenieNawigacja sonarowa umożliwia inspekcję nawet w całkowitej ciemności lub mętności. Gotowość w godzinach zamiast dni – ok. 70% oszczędności czasu w porównaniu z misją nurkową.

Ograniczenie: Nurkowie mogą fizycznie interweniować (obsługiwać zawory, pobierać próbki). ROV mogą tylko kontrolować i dokumentować – w razie potrzeby działania nadal konieczny jest człowiek lub ROV z chwytakiem.

Pakiet kombinowany: Dron + ROV od jednego dostawcy

Nasza przewaga: Obie metody inspekcji od jednego dostawcy. Bez konieczności koordynacji między zespołem dronowym a zespołem podwodnym. Jeden partner kontaktowy, jednolita dokumentacja, efektywna mobilizacja.

Zbiorniki tryskaczowe i zbiorniki wody gaśniczejROV kontroluje obszar podwodny bez opuszczania, ELIOS 3 kontroluje dach i fazę gazową w przestrzeni powietrznej powyżej lustra wody

Zbiorniki balastowe na statkachDron dla opuszczonych zbiorników, ROV dla napełnionych obszarów – jedno i drugie w jednym terminie dokowym

Komory fermentacyjne i oczyszczalnieFaza gazowa + stan podwodny udokumentowane w jednym terminie

Baseny chłodnicze w elektrowniachPełna inspekcja nad i pod wodą przy minimalnym przestoju

Kontakt

Juliana
Pilotka Drona
Dron + ROV od jednego dostawcy – skontaktuj się z nami w sprawie pełnej inspekcji Twoich instalacji wypełnionych wodą.

Inspekcja zbiorników – Profesjonalna inspekcja zbiorników dronem – wewnątrz i na zewnątrz bez rusztowania
Inspekcja morska – Zbiorniki balastowe, ładownie i konstrukcje statków
Confined Spaces – Bezpieczna inspekcja ciasnych przestrzeni bez wejścia personelu
Flyability ELIOS 3 – Kolizjoodporny dron wewnętrzny do confined spaces
Inspekcja przemysłowa – Kompleksowa inspekcja dronowa dla wszystkich branż
Energia i elektrownie – Inspekcja dronowa elektrowni i turbin

Często zadawane pytania: ROV i inspekcja podwodna

Czy ROV może kontrolować w mętnej wodzie?: Tak, z ograniczeniami. Przy silnym zmąceniu inspekcja optyczna jest trudniejsza. Silne oświetlenie LED i wsparcie sonarem pomagają. W ekstremalnie mętnych mediach (woda błotna, komory fermentacyjne) zasięg widzenia jest ograniczony – wykonalność wyjaśniamy z wyprzedzeniem.
Czy zbiornik musi być opuszczony do inspekcji ROV?: Nie – właśnie to jest zaleta. ROV kontroluje w stanie napełnienia. Tylko gdy dno zbiornika musi być kontrolowane na sucho (np. do kontroli powłoki), konieczne jest opuszczenie.
Na jaką głębokość może nurkać ROV?: Nasze systemy są zaprojektowane na głębokości do 100 m – wystarczające dla zdecydowanej większości zbiorników i pojemników przemysłowych.
Jak długo trwa typowa inspekcja ROV?: Standardowa inspekcja trwa zwykle 4–8 godzin – w porównaniu z wielodniowymi misjami nurkowymi to oszczędność czasu rzędu 70%.
Czy ROV nadaje się do instalacji wody pitnej?: W określonych okolicznościach tak – ale wymaga to indywidualnej, starannej oceny. Decydujące są dopuszczenia materiałowe ROV do kontaktu z wodą pitną, protokół dezynfekcji oraz ewentualne wymogi urzędowe lub operatorskie. Prosimy o kontakt przed misją, abyśmy mogli wspólnie ocenić wykonalność.
Jakie wymiary ma ROV?: Nasze mikro-ROV są kompaktowe (ok. 40–60 cm długości, 30–40 cm szerokości) i przechodzą przez standardowe włazy – bez konieczności rozcinania czy przebudowy instalacji.
