Was wir in der Papier- & Zellstoffindustrie inspizieren
Zellstoffkocher, Bleichtürme, Eindampfanlagen und Stoffaufbereitungsbehälter – großvolumige Prozessanlagen, korrosive Medien, enge Zugänge. Wir inspizieren alle sicherheitskritischen Assets ohne Personeneinstieg:
Zellstoffkocher & Digestoren
Großvolumige Druckbehälter für den Zellstoffaufschluss – korrosive NaOH/Na₂S-Lösungen, hohe Temperaturen. Auskleidungen, Schweißnähte, Einbauten und Siebe prüfen ohne Befahrung.
Bleichtürme & Bleichbehälter
Hohe, enge Türme mit aggressiven Bleichchemikalien (ClO₂, H₂O₂, O₃). Innenwände, Auskleidungen und Einbauten ohne Personeneinstieg dokumentieren. Keine DGUV-Befahrung.
Eindampfanlagen & Vorwärmer
Verdampfer, Wärmetauscher, Konzentrationsbehälter für Schwarzlauge und Prozessströme. Beschichtungen, Ablagerungen und Wärmetauscheroberflächen prüfen.
Tanks & Stoffaufbereitungsbehälter
Bütten, Speichertanks, Mischbehälter und Lagertanks für Zellstoffsuspensionen, Chemikalien und Prozesswasser. Zustandserfassung ohne Entleerung und ohne Einstieg.
Rückgewinnungskessel (Recovery Boiler)
Inspektion von Feuerraum, Überhitzern, Rohrbündeln und Ablagerungen im Rauchgasweg. Fokus auf Korrosion, Belagsbildung und strukturelle Integrität – ohne Gerüst und ohne Befahrung.
Kalkofen (Lime Kiln)
Inspektion der Innenauskleidung, Brennerbereiche und Übergänge. Besonders relevant für feuerfeste Auskleidung und thermische Schäden.
Faserstoff-Silos / Hackschnitzelsilos
Inspektion von Silowänden, Austragssystemen und Anbackungen. Drohne erkennt Brückenbildung und potenzielle Blockaden frühzeitig.
Stoffleitungen & Großrohre (≥ DN 1200)
Inspektion von großen Prozessleitungen für Zellstoff, Laugen oder Abwasser. Ideal für lange, gerade Abschnitte mit guter SLAM-Stabilität.
Rauchgaszüge & Kanäle
Inspektion von Rauchgasführungen, Kanälen und Übergängen zwischen Kessel, Filtern und Kamin.
Elektrofilter / ESP-Anlagen
Inspektion von Sammelplatten, Elektroden und Gehäusen – klassisch extrem aufwendig mit Gerüst oder Stillstand.
Waschtürme / Scrubber
Inspektion von Turmeinbauten, Sprühsystemen und Innenauskleidungen in Gaswäschern.
Kühltürme
Inspektion von Tragstruktur, Lamellenpaketen und Wasserverteilungssystemen – Bereiche, die oft nicht begehbar sind.
Papiermaschinenhauben & Trockenpartie
Inspektion der Hauben, Abluftsysteme und Tragstrukturen über der laufenden Produktion.
Decken, Kranbahnen & Hallendächer
Inspektion großer Produktionshallen (typisch >15–20 m Höhe) ohne Hubarbeitsbühne.
Inspektionen für alle Anlagenkomponenten der Papier- und Zellstoffindustrie –
ohne Personeneinstieg.
Flyability ELIOS 3 – Inspektion ohne Personeneinstieg
Unsere Leistungen:
- Kocher, Bleichtürme & Prozessbehälter: Enge, hohe Behälter mit korrosiven Chemikalien – ohne Personeneinstieg, ohne Atemschutz, ohne DGUV-Befahrungsaufwand. Gasfreimessung vor Einflug inklusive.
- 4K + LiDAR + Thermografie: Auskleidungsschäden, Inkrustierungen, Schweißnahtrisse – visuell und 3D erfasst. Thermografie zeigt Hohlstellen hinter Auskleidungen und Wärmeverluststellen.
- Kein Gerüst, keine Befahrungslogistik: Kein Chemikalienschutz-Team, kein Gerüst, kein Rettungsteam. Drohneninspektion ist ein Bruchteil der klassischen Kosten – bei deutlich kürzeren Stillstandszeiten.
- BetrSichV-konforme Dokumentation: Prüffähige Berichte mit 4K-Aufnahmen und LiDAR-Daten als Grundlage für Sachverständige nach Betriebssicherheitsverordnung und TRBS 1201.
Schäden früh erkennen, Stillstand minimieren –
wir machen das Unsichtbare sichtbar.
Ergänzende Systeme
Die ELIOS 3 inspiziert Zellstoffkocher, Eindampfer und Reaktoren von innen. Die DJI Matrice 30T ergänzt für Außentanks, Zellstofftürme und Dampfleitungen. Das ROV inspiziert Abwasserbecken und Kläranlagen unter Wasser.
Nicht sicher, welches System für Ihre Anlage passt? Wir beraten Sie unverbindlich.
Drohneninspektion in der Papier- und Zellstoffindustrie – sicher, schnell, normkonform
Zellstoffkocher und Bleichtürme arbeiten mit aggressiven Laugen und Chemikalien – Befahrungen erfordern Atemschutz, Chemikalienschutzkleidung und aufwendige DGUV-Maßnahmen. Die Flyability ELIOS 3 fliegt in Kocher, Bleichtürme und Eindampfbehälter – nach Spülung und Freigabe, ohne Personeneinstieg, mit 4K + LiDAR + Thermografie. Minimaler Stillstand, maximale Sicherheit, lückenlose Dokumentation.
Die Herausforderungen in der Papier- & Zellstoffindustrie
Kocher, Bleichtürme, Eindampfanlagen – korrosive Chemikalien, hohe Temperaturen, enge Einstiege. Klassische Befahrungen sind gefährlich, aufwendig und stillstandsintensiv. Die ELIOS 3 löst das – ohne Personeneinstieg.
Korrosive Chemikalien und toxische Atmosphären
NaOH, Na₂S, ClO₂ und H₂O₂ sind ätzend und giftig. Befahrung erfordert Chemikalienschutzausrüstung, Atemschutz und Rettungsteam. Die Drohne fliegt nach Spülung und Gasfreimessung sicher hinein.
Lange Stillstandszeiten durch Befahrungsvorbereitung
Kocher und Bleichtürme müssen für eine klassische Befahrung gespült, abgekühlt, inertisiert und freigegeben werden. Die Drohne reduziert den Gesamtstillstand auf ein Minimum.
Enge und hohe Behälter schwer zugänglich
Bleichtürme sind bis zu 30 Meter hoch bei engen Querschnitten. Zellstoffkocher haben begrenzte Einstiegsöffnungen und komplexe Einbauten. Ohne Drohne: Gerüst oder Kletterteam erforderlich.
Intensive Korrosion durch Schwarzlauge und Bleichchemikalien
Schwarzlauge, Chlordioxid und Sauerstoff greifen Beschichtungen und Stahl intensiv an. Frühzeitige Schadenserkennung verhindert teure Ausfälle und Leckagen.
Ablagerungen und Inkrustierungen
Lignin, Calciumcarbonat und Prozesschemikalien bilden Inkrustierungen an Wänden, Sieben und Einbauten. LiDAR erfasst Ablagerungsvolumen für Reinigungsplanung.
Prüfpflichten nach BetrSichV und DGUV
Druckbehälter und Anlagenkomponenten unterliegen BetrSichV-Prüfpflichten. Lückenlose Dokumentation ist gesetzliche Pflicht und Grundlage für die nächste Sachverständigenprüfung.
Sichtprüfung nur punktuell möglich
Bei klassischer Befahrung bleibt ein Großteil des Behälterinnenraums ungeprüft – enge Querschnitte, hohe Türme, schwer erreichbare Einbauten. Die Drohne erfasst vollständig und systematisch von oben bis unten.
Dokumentation selten reproduzierbar
Handskizzen und Fotos aus der Befahrung sind kaum georeferenziert. Gespeicherte Flugpfade der ELIOS 3 ermöglichen Vergleichsinspektionen – Korrosionsfortschritt und Inkrustierungswachstum werden über Jahre messbar.
Ungeplante Ausfälle durch übersehene Schäden
Leckagen in Kochern oder Bleichtürmen führen zu ungeplanten Stillständen und teuren Reparaturen. Frühzeitige Schadenserkennung durch regelmäßige Drohneninspektion macht Turnarounds planbar und verhindert Notfallreparaturen.
Sie kennen die Herausforderung – wir haben die Lösung.

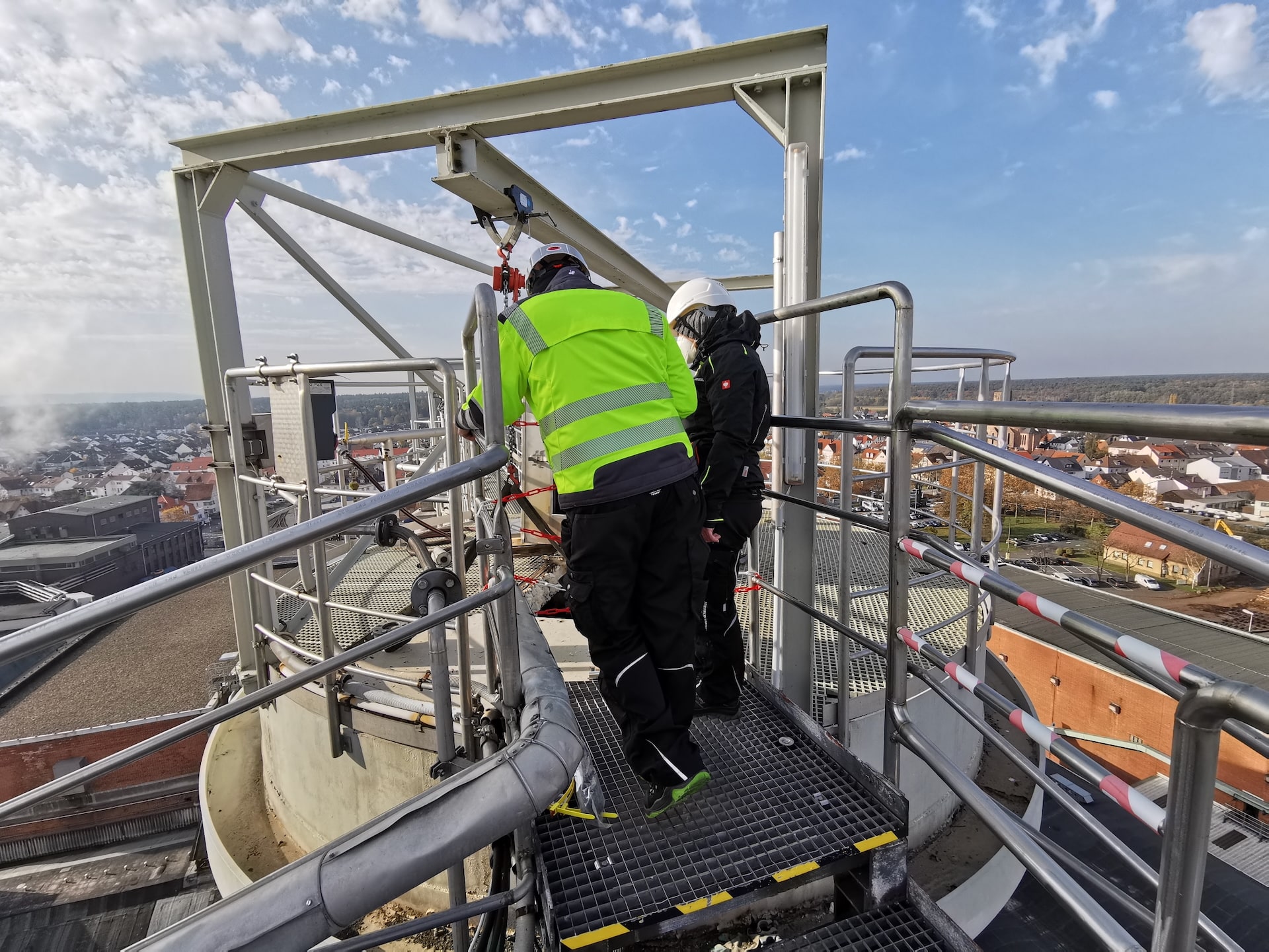

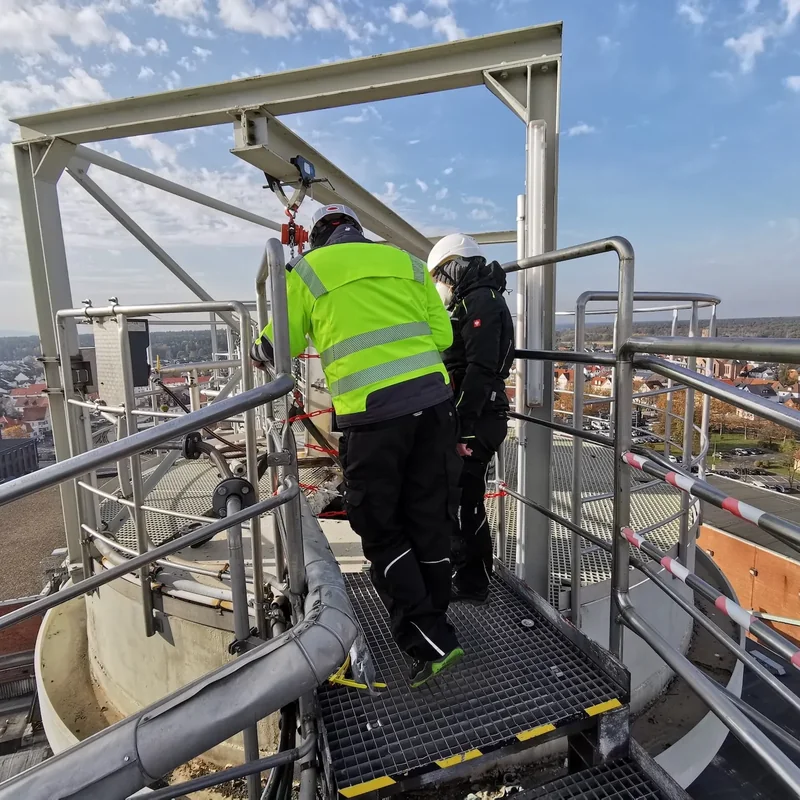

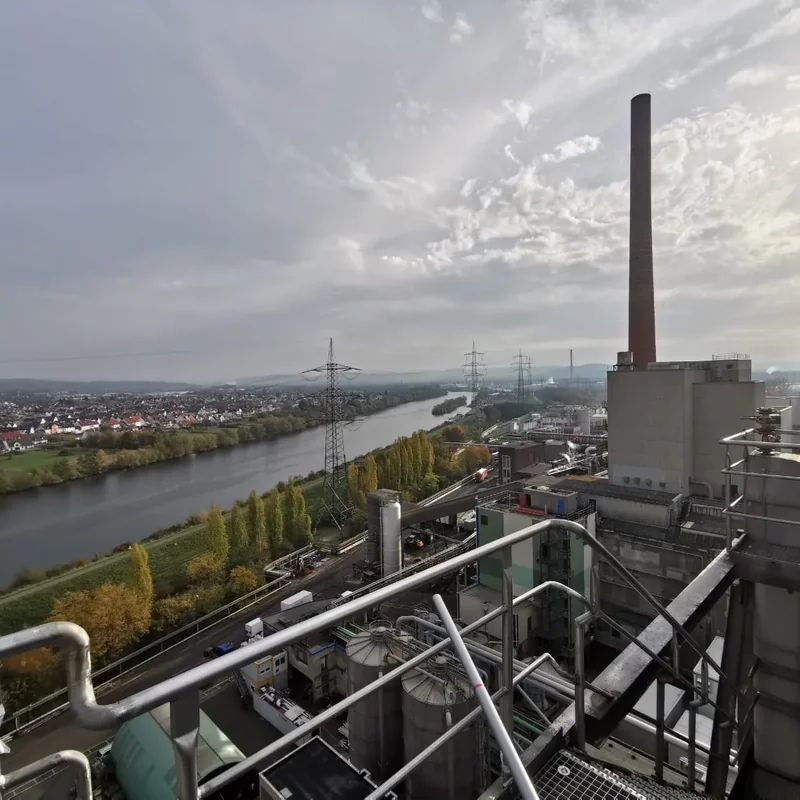

Einblicke aus unseren Projekten
Unser Team bei der Arbeit – direkt vor Ort.
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Was wir bei Inspektionen in Papier- & Zellstoffanlagen dokumentieren
Papier- und Zellstoffanlagen sind chemisch hochbelastete Confined Spaces – mit korrosiven Medien, hohen Temperaturen und GfK-Auskleidungen, die klassische Befahrung riskant und teuer machen. Wir dokumentieren den Ist-Zustand systematisch – die Bewertung übernehmen Ihre Instandhaltungsexperten:
Zellstoffkocher & Digestoren
GfK- oder Email-Auskleidung auf Risse, Ablösungen und Durchkorrosion; Schweißnähte auf Innenkorrosion; Ablagerungen (Scale) an Heizflächen; Zustand der Einbauten (Siebanlagen, Zirkulationssysteme)
Kochlauge mit pH 13+ und Temperaturen bis 170°C greifen Auskleidungsschäden sofort an – ein Riss in der GfK-Auskleidung führt zu schnell fortschreitender Stahlkorrosion. Klassische Befahrung nach Spülung und Gasmessung kostet mehrere Stillstandstage.
ELIOS 3 fliegt nach Gasfreimessung und Belüftung in den Kocher – 4K-Kamera aus 15–20 cm Abstand erfasst Auskleidungsrisse und Schweißnahtschäden, LiDAR liefert 3D-Modell für Verformungsanalyse
Bleichtürme
GfK-Auskleidung auf Risse, Blasenbildung und Ablösungen; Anschlussbereiche zu Düsen und Verteilersystemen; Chlordioxid-Korrosion an Schweißnähten und Flanschbereichen
Chlordioxid und Hypochlorit sind extrem aggressiv gegenüber Stahl – jeder Defekt in der GfK-Auskleidung bedeutet dort schnelle Durchkorrosion. Visuell von außen nicht erkennbar. Personeneinstieg in aktive Bleichatmosphäre ist DGUV-pflichtig.
ELIOS 3 nach vollständiger Spülung und Gasmessung – 4K für Auskleidungszustand, Thermografie für Ablösungen hinter der GfK-Schicht (Temperaturanomalie durch Luftspalt)
Eindampfanlagen & Verdampfer
Fouling und Ansatzbildung an Wärmetauscherflächen, Korrosion an Rohrböden, Leckagen, Zustand der Stützstrukturen und Einbauten
Fouling auf Wärmetauscherflächen reduziert die Effizienz der Eindampfung erheblich und erhöht den Energieverbrauch. Frühe Erkennung ermöglicht gezielte Reinigung statt Komplettstillstand.
4K-Dokumentation von Fouling-Stellen und korrodierten Bereichen; LiDAR misst Geometrieabweichungen durch Ablagerungen oder Verformungen
Rückgewinnungskessel (Recovery Boiler)
Feuerfeste Auskleidung auf Risse und Erosion, Verdampferrohre auf Korrosion und Ablagerungen (Smelt), Brennkammerkorrosion, Zustand der Economizer-Bereiche
Smelt-Wasser-Reaktionen im Recovery Boiler gehören zu den gefährlichsten Vorfällen in der Zellstoffindustrie. Schäden an der Auskleidung oder an Verdampferrohren müssen vor Inbetriebnahme erkannt werden. Jeder Stillstandstag kostet Tausende Euro.
ELIOS 3 fliegt nach Abkühlung durch Wartungsöffnungen ein – Thermografie zeigt Isolationsschäden, 4K dokumentiert Auskleidungsrisse und Rohrkorrosion, LiDAR erfasst Geometrieabweichungen durch thermische Verformung
Hackschnitzelsilos & Faserstoff-Silos
Wandkorrosion, Anbackungen an Innenwänden (Brückenbildung), Zustand der Austragssysteme, Risse an Verbindungsnähten
Anbackungen in Hackschnitzelsilos führen zu Brückenbildung und Austragsproblemen – in schweren Fällen zu gefährlichen Schüttungen. Personeneinstieg in gefüllte oder halbgefüllte Silos ist nach DGUV Regel 113-004 stark reglementiert.
ELIOS 3 fliegt durch die Einfüllöffnung in den teilgefüllten Silo – LiDAR erstellt 3D-Modell der Innenoberfläche und identifiziert Anbackungen und Geometrieabweichungen
Ergebnis: Strukturierter Inspektionsbericht mit 4K-Befundbildern, Thermografie-Auswertung und LiDAR-3D-Modell – als Datengrundlage für Ihre Instandhaltungsplanung und Sachverständigenprüfung nach BetrSichV. Wir koordinieren Einsatz und Gasmessung vorab mit Ihrer Arbeitssicherheit.
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Typische Inspektionen in der Papier- & Zellstoffindustrie
Mit der Flyability ELIOS 3 inspizieren wir Prozessanlagen der Papier- und Zellstoffindustrie ohne Personeneinstieg – sicher, präzise und mit minimalem Stillstand:
Zellstoffkocher & Digestoren
Visuelle Prüfung von Auskleidungen, Schweißnähten und Sieben. Thermografie zur Erkennung von Hotspots und Isolationsdefekten. LiDAR-Vermessung von Ablagerungen und Geometrien.
Sensoren: Visuell, LiDAR, Thermografie
Typische Befunde: Auskleidungsschäden, Korrosion an Schweißnähten, Siebbeschädigungen, Ablagerungen, Risse
Bleichtürme
Inspektion der Turminnenwände, Auskleidungen und Einbauten von oben bis unten – ohne Gerüst, ohne Kletterteam. LiDAR erfasst Geometrie und Ablagerungen.
Sensoren: Visuell, LiDAR
Typische Befunde: Auskleidungsschäden durch ClO₂, Korrosion, Ablagerungen, Risse in Wandbeschichtungen
Eindampfanlagen & Verdampfer
Prüfung von Wärmetauscheroberflächen, Behälterwänden und Einbauten. Thermografie zeigt Inkrustierungen, Fouling und Wärmeverluststellen.
Sensoren: Visuell, LiDAR, Thermografie
Typische Befunde: Inkrustierungen, Fouling an Wärmetauscher, Korrosion, Beschichtungsschäden, Leckagen
Bütten & Stoffaufbereitungsbehälter
Inspektion von Büttenwänden, Bodenplatten, Rührwerken und Einbauten. Sedimenterfassung per LiDAR, Korrosionserfassung per 4K-Kamera.
Sensoren: Visuell, LiDAR
Typische Befunde: Korrosion, Ablagerungen, Beschichtungsschäden, Rührwerksverschleiß, Sedimentaufbau
Lagertanks für Chemikalien
Prüfung von Beschichtungen, Wandstärken und Böden in Chemikalienlagertanks (NaOH, H₂SO₄, ClO₂-Lösung) ohne Entleerung und Personeneinstieg.
Sensoren: Visuell, LiDAR, Thermografie
Typische Befunde: Beschichtungsschäden, Korrosion, Leckagen, Sedimentablagerungen
Abwasserbecken & Kläranlagen (ROV)
Absetzbecken, Ausgleichsbecken und Kläranlagen der Papierfabrik ohne Entleerung und ohne Taucher inspizieren – ROV-Inspektion mit 4K-Kamera. Beckenböden, Auskleidungen, Einbauten und Sedimentaufbau vollständig dokumentieren.
Sensoren: ROV Visuell
Typische Befunde: Risse in Beckenauskleidungen, Sedimentaufbau, Korrosion an Einbauten, Beschichtungsschäden, Undichtigkeiten
Rückgewinnungskessel (Recovery Boiler)
Inspektion von Feuerraum, Überhitzern, Rohrbündeln und Ablagerungen im Rauchgasweg. Fokus auf Korrosion, Belagsbildung und strukturelle Integrität – ohne Gerüst und ohne Befahrung.
Sensoren: Visuell, Thermografie, LiDAR
Typische Befunde: Ablagerungen (Smelt/Carryover), Rohrkorrosion, Überhitzer-Schäden, Rissbildung, Hotspots
Kalkofen (Lime Kiln)
Inspektion der Innenauskleidung, Brennerbereiche und Übergänge. Besonders relevant für feuerfeste Auskleidung und thermische Schäden.
Sensoren: Visuell, Thermografie
Typische Befunde: Verschleiß der feuerfesten Auskleidung, Hotspots, Risse, Materialabtrag
Faserstoff-Silos / Hackschnitzelsilos
Inspektion von Silowänden, Austragssystemen und Anbackungen. Drohne erkennt Brückenbildung und potenzielle Blockaden frühzeitig.
Sensoren: Visuell, LiDAR
Typische Befunde: Anbackungen, Brückenbildung, Korrosion, strukturelle Schäden
Stoffleitungen & Großrohre (≥ DN 1200)
Inspektion von großen Prozessleitungen für Zellstoff, Laugen oder Abwasser. Ideal für lange, gerade Abschnitte mit guter SLAM-Stabilität.
Sensoren: Visuell, LiDAR
Typische Befunde: Ablagerungen, Inkrustationen, Korrosion, Querschnittsverengung, Beschädigungen an Auskleidungen
Rauchgaszüge & Kanäle
Inspektion von Rauchgasführungen, Kanälen und Übergängen zwischen Kessel, Filtern und Kamin.
Sensoren: Visuell, LiDAR, Thermografie
Typische Befunde: Korrosion, Ablagerungen, Undichtigkeiten, Isolationsschäden, Verformungen
Elektrofilter / ESP-Anlagen
Inspektion von Sammelplatten, Elektroden und Gehäusen – klassisch extrem aufwendig mit Gerüst oder Stillstand.
Sensoren: Visuell, LiDAR
Typische Befunde: Verzug von Platten, Verschmutzung, Ablagerungen, mechanische Schäden, Korrosion
Waschtürme / Scrubber
Inspektion von Turmeinbauten, Sprühsystemen und Innenauskleidungen in Gaswäschern.
Sensoren: Visuell, LiDAR
Typische Befunde: Verstopfungen, Ablagerungen, Korrosion durch aggressive Medien, beschädigte Packungen
Kühltürme
Inspektion von Tragstruktur, Lamellenpaketen und Wasserverteilungssystemen – Bereiche, die oft nicht begehbar sind.
Sensoren: Visuell, Thermografie, LiDAR
Typische Befunde: Biofouling, Korrosion an Stahlteilen, beschädigte Lamellen, ungleichmäßige Wasserverteilung
Papiermaschinenhauben & Trockenpartie
Inspektion der Hauben, Abluftsysteme und Tragstrukturen über der laufenden Produktion.
Sensoren: Visuell, Thermografie
Typische Befunde: Verschmutzung, Korrosion, Isolationsdefekte, Leckagen, thermische Auffälligkeiten
Decken, Kranbahnen & Hallendächer
Inspektion großer Produktionshallen (typisch >15–20 m Höhe) ohne Hubarbeitsbühne.
Sensoren: Visuell
Typische Befunde: Korrosion, lose Bauteile, Schäden an Dachkonstruktion, Wärmeverluste
Wir kennen die besonderen Anforderungen der Papier- und Zellstoffindustrie.
Ihre Vorteile in der Papier- & Zellstoffindustrie
Kein Personeneinstieg in gefährliche Bereiche
Kein Risiko durch Chemikalien, toxische Atmosphären oder enge Behälter. Die Drohne übernimmt die Inspektion – Ihre Mitarbeiter bleiben sicher.
Minimaler Stillstand
Inspektion in wenigen Stunden nach Spülung und Freigabe – kein Gerüstbau, keine lange DGUV-Befahrungslogistik. Schnellere Wiederinbetriebnahme.
Früherkennung von Auskleidungsschäden
Schäden an GfK-Auskleidungen, Beschichtungen und Schweißnähten werden erkannt, bevor sie zu Leckagen oder Anlagenausfällen führen.
Kostenersparnis gegenüber Befahrung
Kein Chemikalienschutz-Team, kein Gerüst, keine aufwendige DGUV-Logistik. Drohneninspektion ist ein Bruchteil der klassischen Kosten.
BetrSichV-konforme Dokumentation
Prüffähige Berichte mit 4K-Aufnahmen und LiDAR-Daten als Grundlage für Ihre Sachverständigenprüfung nach Betriebssicherheitsverordnung.
Vergleichsinspektionen – Schadensfortschritt messen
Gespeicherte Flugpfade und georeferenzierte 3D-Daten ermöglichen direkten Vergleich zwischen Inspektionszyklen. Korrosionsfortschritt und Ablagerungswachstum werden messbar.
Berührungslose Inspektion – keine Sekundärschäden an Auskleidungen
Schwere Befahrungsausrüstung und Seilzug können Auskleidungen, Siebe und Einbauten beschädigen. Die Drohne arbeitet berührungslos – keine zusätzliche Belastung für empfindliche GfK- oder Email-Auskleidungen.
Inspektion ohne Personeneinstieg –
sicher, effizient und normkonform.
So läuft die Inspektion ab
Transparent, planbar, unkompliziert
Erstberatung
Wir analysieren Ihre Anforderungen und beraten Sie kostenfrei zu allen technischen und organisatorischen Fragen.
Terminplanung
Gemeinsam finden wir einen passenden Termin, der sich optimal in Ihren Betriebsablauf integriert.
Vor-Ort-Inspektion
Unsere Experten führen die Inspektion mit modernster Drohnentechnologie durch – professionell und zügig.
Auswertung & Bericht
Sie erhalten einen detaillierten Inspektionsbericht mit Bildern, Bewertung und systematischer Befundübersicht.
Der erste Schritt ist ein kurzes Gespräch
– rufen Sie uns an oder schreiben Sie uns.
Unser Team für Papier- & Zellstoff-Inspektionen
Seit 2017 führen wir Drohneninspektionen in anspruchsvollen Industrieanlagen durch – zahlreiche Einsätze in Zellstoffkochern, Bleichtürmen und Prozessanlagen. Wir verstehen die besonderen Anforderungen: korrosive Medien, Druckbehälter-Prüfpflichten, Gasfreimessung und minimaler Stillstand. Kein Personeneinstieg in gefährliche Bereiche – 4K + LiDAR-Dokumentation für Ihre Sachverständigenprüfung nach BetrSichV.
Christian Engelke
Gründer und Drohnenpilot
Karsten Lehrke
Gründer, Geschäftsführer

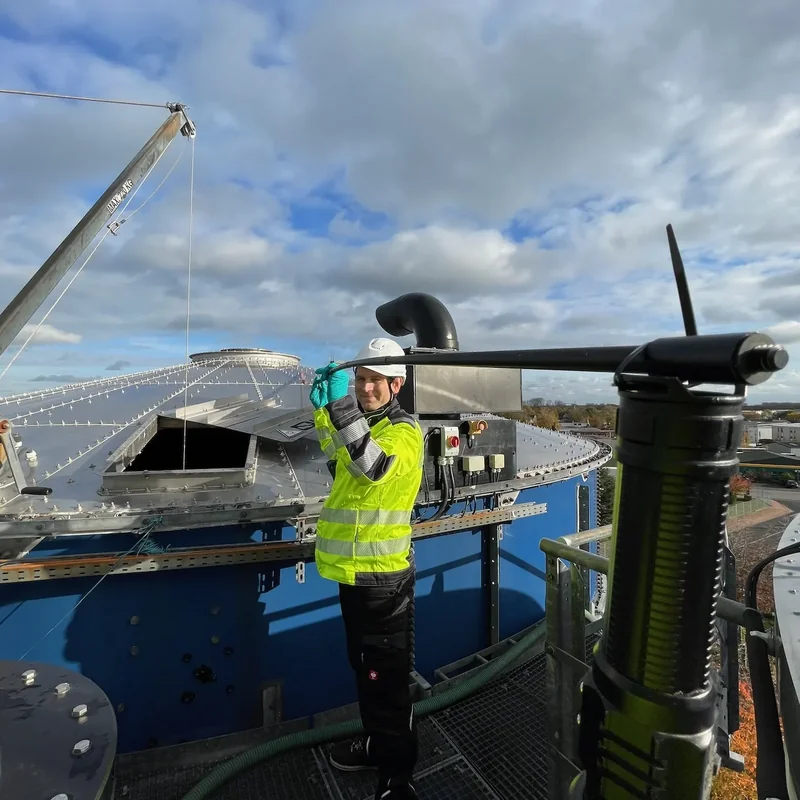

Philipp
Gründer, Einsatzplanung & Logistik
Juliana
Drohnenpilotin
Stephan
Einsatzplanung & Logistik
Sprechen Sie direkt mit unseren Experten:
Relevante Normen & Richtlinien
Zentrale gesetzliche Grundlage für Betrieb von Druckbehältern, Kesseln und Anlagen. Regelt wiederkehrende Prüfungen und Verantwortlichkeiten. Besonders relevant für Kochkessel (Digesters), Dampfkessel und Drucksysteme.
Mehr erfahren →Konkretisiert die BetrSichV. Definiert Prüffristen, Prüfmethoden und Dokumentationspflichten. Wird direkt bei wiederkehrenden Prüfungen von Druckanlagen und Behältern angewendet.
Regelt, wer Prüfungen an überwachungsbedürftigen Anlagen durchführen darf. Relevant für interne Inspektionen und den Einsatz externer Sachverständiger.
Europäische Richtlinie für Druckgeräte, Rohrleitungen und Wärmetauscher. Grundlage für Konstruktion, Inbetriebnahme und Konformitätsbewertung druckführender Komponenten.
Kernnorm für Confined-Space-Inspektionen. Kochkessel, Bleichtürme und Eindampfbehälter sind Confined Spaces. Kein Personeneinstieg = keine DGUV-Befahrungsauflagen für den Inspekteur.
Relevant in Bereichen mit Papierstaub oder brennbaren Gasen. Wichtig für Sicherheitskonzepte und den Einsatz von Technik wie Drohnen. Die Elios 3 ist nicht ATEX-zertifiziert – Gasfreiheit ist Voraussetzung.
Relevant für Stahlkonstruktionen, Rohrleitungen und Anlagenkomponenten in der Papier- und Zellstoffindustrie, wo aggressive Medien (Laugen, Bleichchemikalien) intensiven Korrosionsangriff verursachen.
Internationale Standards für Behälterinspektion (API 510), Rohrleitungsinspektion (API 570) und risikobasierte Inspektionsplanung (RBI, API 580/581). Besonders bei globalen Papierkonzernen relevant.
Häufig gestellte Fragen zur Inspektion in der Papier- & Zellstoffindustrie
Was bedeutet Inspektion ohne Personeneinstieg?
Die Inspektion erfolgt vollständig per Drohne – ohne dass Mitarbeiter den Innenraum betreten müssen. Das entfällt: Atemschutz, Rettungskette, DGUV-Befahrungsprotokoll und das damit verbundene Sicherheitsrisiko. Typische Bereiche sind Digester, Bleichtürme, Tanks, Schornsteine und Rohrleitungen. Mehr zur Confined-Space-Inspektion mit der ELIOS 3.
Welche Drohnen kommen zum Einsatz?
Wir setzen zwei spezialisierte Systeme ein: Die Flyability ELIOS 3 für Innenbereiche – kollisionsgeschützt, GPS-unabhängig, mit 4K + LiDAR + Thermografie, speziell für Confined Spaces wie Kocher, Bleichtürme und Prozessbehälter. Die DJI Matrice 30T für Außenbereiche – mit 200x Zoom und Thermografie für Rohrbrücken, Schornsteine, Dachkonstruktionen und Außenstrukturen. Alle eingesetzten Drohnensysteme im Überblick.
Kann die Drohne wirklich in Zellstoffkochern eingesetzt werden?
Ja – mit der richtigen Vorbereitung. Kocher müssen vor dem Einflug gespült, entgast und freigegeben sein. Wir führen vorab eine Gasfreimessung mit kalibriertem Multi-Gas-Sensor durch. Erst bei bestätigter Gasfreiheit fliegen wir ein und dokumentieren Auskleidungen, Schweißnähte, Siebe und Einbauten – ohne Personeneinstieg. Mehr zur Drohneninspektion in Druckbehältern und Confined Spaces.
Welche Anlagenkomponenten der Papier- und Zellstoffindustrie können inspiziert werden?
Wir inspizieren alle typischen Prozessanlagen: Zellstoffkocher (Batch und Kontinuierlich), Bleichtürme (alle Stufen), Eindampfanlagen und Verdampfer, Schwarzlauge-Behälter, Bütten und Stoffaufbereitungsbehälter, Chemikalienlagertanks sowie Wärmetauscher und Vorwärmer. Grundsätzlich alle Confined Spaces, die für Personeneinstieg zu gefährlich sind. Alle inspektierbaren Anlagenkomponenten in der Übersicht.
Wie wird der Explosionsschutz gehandhabt?
Die ELIOS 3 ist nicht ATEX-zertifiziert. Vor jedem Einsatz führen wir eine Gasfreimessung durch (O₂, LEL, H₂S, CO). Die Drohne fliegt erst nach bestätigter Gasfreiheit und betrieblicher Freigabe. Das Sicherheitskonzept wird vorab mit Ihrem HSE-Team abgestimmt. Mehr zu Sicherheitskonzept und ATEX-Vorgaben bei der Confined-Space-Inspektion.
Welche Normen gelten für Inspektionen in der Papier- und Zellstoffindustrie?
Relevant sind die BetrSichV (Betriebssicherheitsverordnung) für Druckbehälter, die TRBS 1201 für Prüfanforderungen und die DGUV Regel 113-004 für Confined Spaces. Da kein Personeneinstieg erfolgt, entfällt die DGUV-Befahrungspflicht für den Inspekteur. Ihre Sachverständigen bewerten auf Basis unserer Daten. Mehr zu Normen und Compliance bei der Drohneninspektion in Confined Spaces.
Wie schützt die Drohne vor Kontamination durch Chemikalien?
Die Anlage muss vor dem Einflug gespült und freigegeben sein – dann ist keine Chemikalienbelastung mehr aktiv. Die Drohne kann nach dem Einsatz dekontaminiert werden. Für Einsätze in Trinkwasser-nahen Bereichen stimmen wir das Hygieneprotokoll vorab ab. Hygieneprotokoll und Vorbereitung bei der Confined-Space-Inspektion.
Können Auskleidungsschäden in Bleichtürmen erkannt werden?
Ja. Die 4K-Kamera zeigt Risse, Ablösungen und Beschädigungen an GfK-, Gummi- und Emailauskleidungen deutlich. Thermografie kann Hohlstellen hinter Auskleidungen und Feuchtigkeitseindringen sichtbar machen. LiDAR erfasst die Geometrie und zeigt Deformationen und Ablagerungen. Wir dokumentieren jeden erkannten Schaden mit Positionsangabe. Mehr zur Auskleidungsinspektion mit 4K, Thermografie und LiDAR.
Wie hilft LiDAR bei der Inspektion von Kochern und Eindampfanlagen?
LiDAR erstellt vollständige 3D-Modelle des Behälterinneren – unabhängig von Lichtverhältnissen. Das ermöglicht: genaue Erfassung von Inkrustierungsvolumina für Reinigungsplanung, Geometrievermessung und Deformationsanalyse, Vergleich zwischen Inspektionszyklen zur Messung des Schadensfortschritts sowie die Grundlage für digitale Zwillinge Ihrer Anlage. Alle LiDAR-Anwendungen und Technologien im Überblick.
Muss die Anlage für die Inspektion komplett stillgelegt werden?
Die zu inspizierenden Komponenten müssen außer Betrieb genommen, gespült und abgekühlt sein. Die Integration in geplante Jahresstillstände oder Turnarounds ist empfehlenswert – dort ist der Stillstand ohnehin geplant, und die Drohneninspektion ersetzt zeitaufwendigere Befahrungsalternativen. Zur Planung Ihrer Drohneninspektion im nächsten Turnaround.
Was kostet die Drohneninspektion im Vergleich zur klassischen Befahrung?
Die Drohneninspektion ist in der Regel deutlich günstiger: Kein Chemikalienschutz-Team, kein Gerüst, kein Atemschutz-Equipment, kein Rettungsteam. Der größte Sparfaktor ist aber oft die verkürzte Stillstandszeit – jede gesparte Stunde im Turnaround hat in der Papier- und Zellstoffindustrie erheblichen wirtschaftlichen Wert. Jetzt unverbindliches Angebot anfragen.
Gibt es Grenzen beim Drohneneinsatz in Zellstoffkochern?
Die wichtigsten Grenzen: Die ELIOS 3 benötigt einen Mindestquerschnitt von ca. 50 cm für sicheres Fliegen. Sie ist nicht ATEX-zertifiziert – Gasfreiheit ist Voraussetzung. Bei Temperaturen über 50°C kann nicht geflogen werden – die Anlage muss abgekühlt sein. Kontaktprüfungen (z. B. Wanddickenmessung per UT) erfordern ergänzende ZfP-Verfahren. Technische Grenzen und Einsatzbedingungen der Confined-Space-Drohne.
Können Ablagerungen und Inkrustierungen (Kalk, Lignin) erkannt und vermessen werden?
Ja – das ist eine Kernstärke der LiDAR-gestützten Inspektion. Der LiDAR der ELIOS 3 erfasst Ablagerungsvolumina, Schichtdicken und Verteilungsmuster quantitativ. Kalziumcarbonat-Inkrustierungen in Eindampfanlagen, Lignin-Ablagerungen in Kochern und Fouling an Wärmetauschern werden nicht nur sichtbar gemacht, sondern mit 3D-Daten hinterlegt – als Grundlage für Reinigungsplanung und Vergleich zwischen Inspektionszyklen. Mehr zur LiDAR-gestützten Ablagerungsmessung in Prozessanlagen.
Ist die Drohneninspektion offiziell anerkannt – auch für Prüfpflichtige Anlagen nach BetrSichV?
Die Drohneninspektion ist ein Hilfsmittel zur Informationsgewinnung, kein Ersatz für die Sachverständigenprüfung. Unsere Daten (4K-Video, LiDAR-3D-Modell, Thermografie) bilden eine prüffähige Dokumentationsbasis, auf der Sachverständige ihre Beurteilung stützen können. Viele zugelassenen Überwachungsstellen (ZÜS) und Sachverständige akzeptieren unsere Daten als Inspektionsgrundlage. Die formale Prüfentscheidung verbleibt beim Sachverständigen. Mehr zur prüffähigen Dokumentation nach BetrSichV und TRBS 1201.
Kann bei laufender Produktion inspiziert werden?
In der Regel nein – die zu inspizierenden Behälter (Kocher, Bleichtürme, Eindampfer) müssen außer Betrieb, gespült, entgast und freigegeben sein. Außenstrukturen wie Rohrbrücken, Schornsteine und Außenbehälter können mit der DJI Matrice 30T häufig bei laufendem Betrieb inspiziert werden. Die genaue Möglichkeit hängt vom Standort und der Zugänglichkeit ab – das klären wir im Vorfeld. Einsatzmöglichkeiten bei laufendem Betrieb – Außeninspektion mit der DJI M30T.
Wie lange dauert eine Drohneninspektion in der Papier- und Zellstoffindustrie?
Die reine Flugzeit beträgt je nach Anlage 1–4 Stunden pro Behälter. Hinzu kommt die Vor-Ort-Einrichtung (Gasfreimessung, Sicherheitscheck, Abstimmung mit Ihrem HSE-Team). Der gesamte Einsatz liegt typischerweise bei einem halben bis einem Arbeitstag pro Objekt – deutlich kürzer als eine klassische Befahrung mit Gerüst, Atemschutzteam und DGUV-Logistik. Den Inspektionsbericht erhalten Sie innerhalb weniger Werktage. Ablauf und Zeitplan Ihrer Inspektion – jetzt anfragen.
Können auch Schornsteine und Rauchgaskanäle in der Papierfabrik inspiziert werden?
Ja. Schornsteine und Rauchgasführungen von Zellstoff- und Papierfabriken (Rückgewinnungskessel, Kalkbrennofen, Hilfskessel) können mit der ELIOS 3 von innen und mit der DJI Matrice 30T von außen inspiziert werden. Typische Befunde: Erosion im Feuerraum, Risse in der Auskleidung, Korrosion im Rauchgaskanal, Zustand von Kondensatabscheidern. Die Flugzeit in Schornsteinen ist durch den Tether (bis 200 m) erweiterbar. Drohneninspektion von Schornsteinen und Rauchgaskanälen.
Wann ist eine Drohneninspektion weniger geeignet?
Es gibt Situationen, in denen klassische Methoden sinnvoller sind: Bei Wanddickenmessung per Ultraschall (UT) braucht es direkten Sensorkontakt – wir können die Stellen lokalisieren, die Messung selbst erfordert ZfP-Fachpersonal. Sehr kleine Querschnitte unter ca. 40 cm sind für die ELIOS 3 schwer zugänglich. Bei aktiv laufenden Prozessen mit Druck und Temperatur ist ein Einflug nicht möglich. Und wenn eine Behördengenehmigung für den Luftraum nötig ist (Outdoor-Einsatz in gesperrten Zonen), brauchen wir Vorlaufzeit. Wir sagen Ihnen im Vorfeld ehrlich, was geht und was nicht. Beratungsgespräch anfragen – wir sagen Ihnen ehrlich, was geht.
Weitere Fragen?
Wir helfen Ihnen gerne weiter:
Papier- & Zellstoff-Inspektion per Drohne – Standorte in Deutschland
Drohneninspektion in der Papier- & Zellstoffindustrie
Langjährige Erfahrung in Zellstoffkochern, Bleichtürmen und Prozessanlagen. Kein Personeneinstieg in gefährliche Bereiche – präzise 4K + LiDAR-Dokumentation für Ihre Sachverständigenprüfung nach BetrSichV.
