Flyability ELIOS 3 – Kesselinspektion ohne Personeneinstieg
Unsere Leistungen für Wasserrohrkessel:
- Confined Spaces Inspektion: Wasserrohrkessel, Verdampferrohre, Überhitzer – überall dort inspizieren, wo Personeneinstieg gefährlich oder unmöglich ist
- 4K + Thermografie + LiDAR: Visuelle Inspektion der Rohre, Wärmebildkamera für Hotspots an Überhitzern und 3D-Punktwolken für digitale Zwillinge
- Kein Gerüst, keine Kletterer, kein Personeneinstieg: Drastisch reduzierte Stillstandzeiten – besonders kritisch bei Kraftwerken, wo jeder Tag Zehntausende Euro kostet
- Dokumentation orientiert an EN 12952: Detaillierte Inspektionsberichte nach Wasserrohrkessel-Norm EN 12952 und BetrSichV für Ihre Prüfer und Sachverständigen
Verdampferrohre, Überhitzer, Economizer –
wir liefern die Daten, Ihre Experten bewerten.
Ergänzende Systeme für die Kesselinspektion
Die ELIOS 3 inspiziert das Kesselinnere nach Abkühlung. Außenmantel und Dampfleitungen dokumentiert die DJI Matrice 30T ergänzend.
Nicht sicher, welches System für Ihre Anlage passt? Wir beraten Sie unverbindlich.
Wasserrohrkessel-Inspektion mit der Flyability Elios 3: Speziell für Kraftwerke
Bei Kopterflug sind wir Spezialisten für Drohneninspektionen mit der Flyability ELIOS 3. Wir unterstützen Kraftwerksbetreiber, Instandhaltungsteams und Prüfverbände dabei, Wasserrohrkessel zu inspizieren – ohne Gerüstbau, ohne Personeneinstieg, mit minimalen Stillstandzeiten.
Wasserrohrkessel in Kraftwerken und Großindustrie sind hochkomplexe Systeme mit Verdampferrohren, Überhitzern, Zwischenerhitzern, Economizern und feuerfesten Auskleidungen. Die ELIOS 3 liefert Ihnen 4K-Aufnahmen von Rohrkorrosion, Erosion von Auskleidungen, thermischen Spannungen an Überhitzern und Ablagerungen. Ihre Kesselexperten und Prüfer bewerten die Befunde – wir liefern die Daten.
Während klassische Inspektionen mit Gerüstbau Wochen dauern können, fliegen wir mit der ELIOS 3 in deutlich kürzerer Zeit durch den Kessel. Bei Kraftwerken, wo jeder Tag Stillstand Zehntausende Euro kostet, ist das ein entscheidender Vorteil. Wir haben Erfahrung in der Zusammenarbeit mit TÜV und DEKRA, erstellen Dokumentation nach EN 12952 und BetrSichV und arbeiten eng mit Ihren Instandhaltungsteams zusammen.
Die typischen Schadensbilder, auf die wir gezielt inspizieren: An Verdampferrohren Erosion durch Asche und Flugstaub, Hochtemperaturkorrosion und Rohrwandverdünnung. An der Feuerfestauskleidung Rissbildung, Abplatzungen und Fugenöffnung nach thermischen Zyklen – per Thermografie auch hinter intakter Oberfläche erkennbar. An Überhitzern Durchhänger durch Kriechverformung, Zunderbildung und lokale Überhitzung. Am Economiser Taupunktkorrosion durch Rauchgaskondensat und Ascheablagerungen, die den Wärmeübergang verschlechtern.
orientiert an EN 12952 und BetrSichV – als Grundlage für Ihre Sachverständigenprüfung –
Ihre Daten für fundierte Entscheidungen.
Die Herausforderungen bei der Inspektion von Wasserrohrkesseln
Wasserrohrkessel in Kraftwerken gehören zu den komplexesten Inspektionsobjekten überhaupt. Hohe Temperaturen, enge Geometrien, gefährliche Atmosphären und massive Ablagerungen machen klassische Inspektionen aufwendig, teuer und risikobehaftet.
Gerüstbau = Wochen Vorlauf
Innengerüste in Kraftwerkskesseln kosten Wochen Aufbau + Abbau. Jeder Tag Stillstand bedeutet erhebliche Produktionsverluste. Die ELIOS 3 fliegt ohne Gerüst – Inspektion in Stunden.
Lange Abkühl- und Vorbereitungszeiten
Nach dem Abschalten dauert es oft mehrere Tage, bis der Kessel ausreichend abgekühlt, drucklos und belüftet ist. Vorher ist ein Zugang aus Sicherheitsgründen nicht möglich.
Explosive und toxische Atmosphären
Restgase, Kohlenstaub oder Sauerstoffmangel führen zu potenziell explosionsfähigen oder gesundheitsschädlichen Bedingungen. Kontinuierliche Gasüberwachung und umfangreiche Sicherheitsmaßnahmen sind erforderlich.
Extreme Verschmutzung durch Schlacke, Ruß und Flugasche
Ablagerungen verdecken kritische Bereiche und erschweren die Sicht erheblich. Häufig sind zusätzliche Reinigungsarbeiten notwendig, bevor eine vollständige Inspektion möglich ist.
Begrenzte Zugänglichkeit in dichten Rohrbündeln
Rohrsysteme wie Verdampfer, Überhitzer oder Economizer sind extrem eng gebaut. Viele Bereiche – insbesondere Rückseiten und Zwischenräume – sind nur schwer oder gar nicht erreichbar.
Hoher Aufwand für zerstörungsfreie Prüfungen (NDT)
Verfahren wie Ultraschall- oder Rissprüfungen erfordern direkten Zugang zur Oberfläche. In engen und schwer zugänglichen Bereichen ist dies nur mit erheblichem Aufwand umsetzbar.
Hoher Personal- und Koordinationsaufwand
Inspektionen erfordern mehrere Gewerke gleichzeitig: Gerüstbau, Inspektoren, Aufsicht und Sicherheitspersonal. Die Abstimmung ist komplex und zeitintensiv.
Dokumentationsprobleme und fehlende Vergleichbarkeit
Ergebnisse werden oft manuell erfasst – Fotos, Notizen, Einzelmessungen. Eine vollständige und reproduzierbare Zustandsdokumentation ist dadurch schwierig.
Zusätzliche Herausforderungen bei HRSG (Gaskraftwerke)
Sehr enge Lamellenrohre (finned tubes) und Kondensatbildung im Taupunktbereich führen zu schwer zugänglichen Schadstellen. Häufig sind nur Stichproben möglich.
Sie kennen die Herausforderung – wir haben die Lösung.

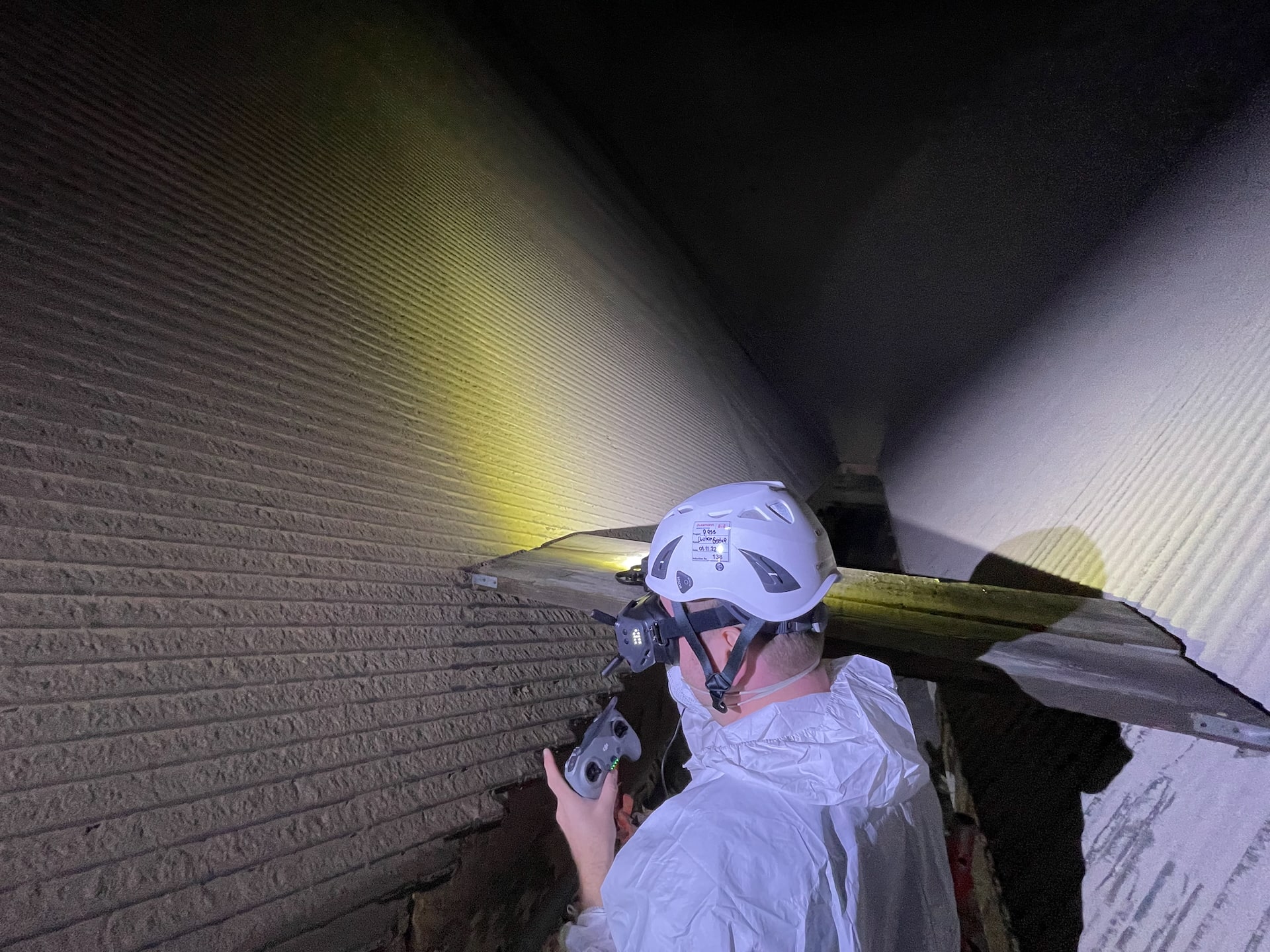

Kopterflug bei der Arbeit
Professionelle Inspektion ohne Mehraufwand für Ihr Team – klären Sie die technische Machbarkeit.
Was die ELIOS 3 bei Wasserrohrkessel-Inspektionen dokumentiert
Wir fliegen mit der ELIOS 3 in Ihren Wasserrohrkessel und dokumentieren systematisch alle sicherheitsrelevanten Bereiche nach EN 12952 und BetrSichV. Die fachliche Bewertung übernehmen Ihre Kesselexperten und Prüfer – wir liefern die Daten:
Verdampferrohre & Rohrwände
4K-Aufnahmen von Korrosion, Rissen, Schweißnähten, Wandausdünnung, Ablagerungen an Verdampferrohren
Verdampferrohre sind das Herz des Wasserrohrkessels. Schäden führen zu Leckagen und können bei 150+ bar Druck zu gefährlichen Betriebszuständen führen. Ihre Kesselexperten können auf Basis unserer Daten bewerten, ob Reparaturen nötig sind.
4K-Kamera aus unmittelbarer Nähe (bis 10cm), Thermografie für Hotspots und korrodierte Bereiche, LiDAR für Geometrie-Abweichungen und Verformungen
Überhitzer & Zwischenerhitzer
Detailaufnahmen von Rohrkorrosion, thermischen Spannungen, Aufhängungen (Federhänger), Halterungen
Überhitzer arbeiten bei 530°C+ und sind extremen thermischen Belastungen ausgesetzt. Unsere Thermografie zeigt Temperaturanomalien und Hotspots – Ihre Prüfer bewerten das Risiko für die Betriebssicherheit.
4K-Aufnahmen der Rohre und Schweißnähte, Thermografie für thermische Hotspots, Dokumentation der Federhänger und Rohraufhängungen – auch in schwer zugänglichen Bereichen
Feuerfeste Auskleidung & Brennraum
Erosion, Risse, Ausbrüche, lose Bereiche, Fugenöffnung, Ankerschäden an der feuerfesten Auskleidung
Bei Wasserrohrkesseln in Kraftwerken ist die feuerfeste Auskleidung entscheidend für den Schutz der Rohrwände. Beschädigte Auskleidungen führen zu lokaler Überhitzung der Verdampferrohre und können zu Rohrplatzern führen.
4K-Kamera für Risse und Erosion, LiDAR für Geometrie-Abweichungen und Verformungen, Thermografie für Isolationsschäden und Bereiche mit erhöhter Wärmeabstrahlung
Economizer & Speisewasservorwärmer
Zustand der Rohre, Korrosion, Ablagerungen, Leckagen, Kondensatbildung
Economizer sind oft schwer zugänglich und werden bei klassischen Inspektionen vernachlässigt. Ablagerungen reduzieren die Effizienz, Korrosion führt zu Leckagen. Wir dokumentieren den Ist-Zustand – Ihre Instandhalter planen die Wartungsmaßnahmen.
4K-Dokumentation in engen Bereichen, wo klassische Methoden nicht hinkommen, Thermografie für Ablagerungen und korrodierte Bereiche
Kesseltrommeln, Sammler & Rohranschlüsse
4K-Aufnahmen von Schweißnähten, Eintrittsstutzen, Trommelinnenwänden und Korrosionsschäden an Wasserseiten
Kesseltrommeln stehen unter hohem Betriebsdruck – Risse oder Korrosion an Schweißnähten können zu Betriebsversagen führen. Eine frühe Schadenserkennung ist sicherheitskritisch und Grundlage für die wiederkehrende Prüfung nach BetrSichV.
4K-Kamera für Schweißnahtrisse und Korrosion, LiDAR für Geometrieabweichungen und Wanddickenveränderungen, Thermografie für Hotspots und Undichtigkeitsstellen
Am Ende übergeben wir Ihnen einen detaillierten Inspektionsbericht speziell für Wasserrohrkessel – mit 4K-Bildern, Thermografie-Auswertung, 3D-Modell (optional) und systematischer Schadensübersicht. Dokumentation orientiert an EN 12952 (Wasserrohrkessel-Norm) und BetrSichV-Anforderungen. Ihre Kesselexperten und Prüfer bewerten die Befunde und treffen die Entscheidungen.
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Wasserrohrkessel-Typen, die wir inspizieren
Mit der Flyability Elios 3 inspizieren wir alle Arten von Wasserrohrkesseln – sicher, präzise und mit minimalem Stillstand:
Kraftwerkskessel (Naturumlauf)
Großkessel in Kohle-, Gas- und Biomassekraftwerken. Verdampferrohre, Überhitzer, Zwischenerhitzer, Economizer, feuerfeste Auskleidungen prüfen.
Sensoren: Visuell, LiDAR, Thermografie
Typische Befunde: Erosion feuerfester Auskleidung, Risse im Mauerwerk, Korrosion an Verdampferrohren, Ablagerungen, Überhitzer-Schäden, Federhänger-Verschleiß
Abhitzekessel (HRSG)
Wärmerückgewinnungskessel in GuD-Anlagen. Rohrbündel, Trommeln, Überhitzer, Economizer inspizieren – ohne Gerüst.
Sensoren: Visuell, Thermografie
Typische Befunde: Rohrkorrosion durch Kondensat, Ablagerungen, Leckagen, thermische Spannungen, Bypass-Verschleiß
Zwangdurchlaufkessel
Hochdruck-Wasserrohrkessel in Kraftwerken mit überkritischen Dampfparametern (>221 bar). Rohrsystem, Brennräume, Überhitzer prüfen.
Sensoren: Visuell, Thermografie, LiDAR
Typische Befunde: Rohrwandschäden unter extremen Bedingungen, Korrosion, Risse an Schweißnähten, Wandausdünnung, Ablagerungen
Müllverbrennungs-Kessel
Wasserrohrkessel in Müllverbrennungsanlagen. Feuerfeste Auskleidungen, Verdampferrohre, Überhitzer, Kesselwände.
Sensoren: Visuell, Thermografie, LiDAR
Typische Befunde: Extreme Korrosion durch Chlor und Schwefel, Auskleidungs-Erosion, Rohrschäden, Schlackenansatz, HCl-Angriff
D-Type Wasserrohrkessel
Packagierter Großkessel (D-Form) in Industrie-, Gas- und Ölanlagen, oft mit zwei Trommeln und vertikalen Rohrwänden. Brennraum, Überhitzer, Economizer und Rohrbündel prüfen.
Sensoren: Visuell, LiDAR, Thermografie
Typische Befunde: Korrosion an den vertikalen Wasserwänden, Erosion durch hohe Gasgeschwindigkeiten, Ablagerungen in Rohrbiegungen, Risse an Trommelschweißnähten, thermische Ungleichmäßigkeiten
A-Type Wasserrohrkessel
A-förmiger Packaged Boiler in Industrieanlagen mit zentralem Brenner. Verdampfer, Überhitzer und feuerfeste Bereiche prüfen.
Sensoren: Visuell, Thermografie, LiDAR
Typische Befunde: Korrosion durch Prozessgase, Ablagerungen in geneigten Rohren, Verschleiß an Trommeln, Hotspots in Überhitzern, Undichtigkeiten an Verbindungen
O-Type Wasserrohrkessel
Kompakter, rundlicher Packaged Boiler in Industrie und mittleren Kraftwerken. Rohrsysteme, Economizer und Überhitzer inspizieren.
Sensoren: Visuell, LiDAR, Thermografie
Typische Befunde: Korrosion an gebogenen Rohren, Schlackenansatz in engen Bereichen, thermische Spannungen, Wandausdünnung, Leckagen an Rohrbögen
Babcock & Wilcox Kessel (Bent-Tube)
Klassischer Wasserrohrkessel mit geneigten Rohren und mehreren Trommeln, häufig in älteren Kohle- und Biomasseanlagen. Feuerraum, Rohrbündel und Auskleidung prüfen.
Sensoren: Visuell, Thermografie, LiDAR
Typische Befunde: Erosion feuerfester Auskleidung, Korrosion an geneigten Rohren, Ascheablagerungen, Risse in Rohrbiegungen, Verschleiß an Rohraufhängungen
Stirling-Kessel
Mehrtrommel-Wasserrohrkessel mit komplexen Rohrschleifen, vor allem in älteren Großanlagen und Biomassekraftwerken. Fokus auf schwer zugängliche Bereiche.
Sensoren: Visuell, LiDAR, Thermografie
Typische Befunde: Starke Ablagerungen in Rohrschleifen, Korrosion durch lange Verweilzeiten, thermische Ermüdung, Risse an Verbindungen, ungleichmäßige Wärmeverteilung
Rostfeuerungs-Kessel (Grate-Fired)
Wasserrohrkessel mit Rostfeuerung in Biomasse- und Abfallanlagen. Große Brennräume und Rohrbündel inspizieren.
Sensoren: Visuell, Thermografie, LiDAR
Typische Befunde: Starke Schlackenbildung, Korrosion durch aggressive Aschen, Erosion an unteren Rohrreihen, chemischer Angriff (HCl/SOx), Leckagen
Wir kennen die Besonderheiten jedes Kessel-Typs.
Mit Klick auf Play werden Daten an YouTube übertragen.
Klassische Kesselinspektion vs. Drohne
| Klassisch | Drohne | |
|---|---|---|
| Zugang | Innengerüst über alle Ebenen | Über Inspektionsöffnung, kein Gerüst |
| Stillstand | 3–4 Wochen | 1–2 Wochen |
| Personeneinstieg | Ja – Absturzgefahr, Restwärme | Nein |
| Thermografie | Punktuell, Handmessung | Flächendeckend, alle Ebenen |
| Dokumentation | Fotos + Skizzen | 4K + LiDAR + Thermografie |
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Warum ELIOS 3 für Wasserrohrkessel-Inspektion?
Kein Gerüstbau
Keine Wochen für Gerüstaufbau in Kraftwerkskesseln. Drohne fliegt durch Inspektionsöffnung – sofort einsatzbereit.
Kein Personeneinstieg
Keine DGUV-Befahrung, kein Hitzerisiko, kein Atemschutz. Drohne inspiziert Verdampferrohre und Überhitzer – Ihr Team bleibt draußen.
Minimaler Stillstand
Inspektion in Stunden statt Wochen. Bei Kraftwerken, wo jeder Tag Zehntausende Euro kostet, ist das entscheidend.
Thermografie für Überhitzer
Wärmebildkamera findet Hotspots an Überhitzern, Isolationsschäden und thermische Spannungen. 4K-Kamera dokumentiert Rohrschäden. LiDAR misst Geometrie.
Drastische Kostenersparnis
Kein Gerüstbau, keine Befahrungsteams, minimaler Stillstand. Bei Kraftwerken bis zu 80% günstiger als klassische Methoden.
orientiert an EN 12952
Dokumentation orientiert an EN 12952 (Wasserrohrkessel-Norm) und BetrSichV-Anforderungen – als Grundlage für den Prüfer.
Profitieren Sie von unserer Erfahrung – kontaktieren Sie uns für eine individuelle Beratung.
So läuft die Wasserrohrkessel-Inspektion ab
Transparent, planbar, unkompliziert
Erstberatung
Wir analysieren Ihre Anforderungen und beraten Sie kostenfrei zu allen technischen und organisatorischen Fragen.
Terminplanung
Gemeinsam finden wir einen passenden Termin, der sich optimal in Ihren Betriebsablauf integriert.
Vor-Ort-Inspektion
Unsere Experten führen die Inspektion mit modernster Drohnentechnologie durch – professionell und zügig.
Auswertung & Bericht
Sie erhalten einen detaillierten Inspektionsbericht mit Bildern, Bewertung und systematischer Befundübersicht.
Der erste Schritt ist ein kurzes Gespräch
– rufen Sie uns an oder schreiben Sie uns.
Ihre Partner für ELIOS 3 Drohneninspektionen
Seit 2017 setzen wir die ELIOS 3 in Kraftwerken und Industrieanlagen ein. Unsere Piloten wissen, wie man in engen Kesseln navigiert und prüfergerechte Daten liefert. Wir bringen die Technologie, Sie bringen die Kessel-Expertise.
Christian
Gründer und Drohnenpilot
Karsten
Gründer, Geschäftsführer
Philipp
Gründer, Einsatzplanung & Logistik
Juliana
Drohnenpilotin
Stephan
Einsatzplanung & Logistik
ELIOS 3-Spezialisten für Kraftwerke –
wir liefern Daten, Ihre Kesselexperten entscheiden.
Bedeutende Hersteller von Industriekesseln
Babcock & Wilcox (B&W)
Einer der weltweit führenden Kesselher steller (USA) – über 300 GW installierte Leistung in rund 60 Ländern. Stark in Kohle-, Gas- und Biomasse-Kesseln sowie Supercritical- und Ultra-Supercritical-Technologie.
Mitsubishi Power
Früher Mitsubishi Hitachi Power Systems (MHPS) – sehr stark in Asien und global bei Gas- und Kohlekraftwerken. Hoher Anteil an modernen H2-ready Designs und hocheffizienten Anlagen.
Dongfang Electric Corporation
Einer der größten asiatischen Kesselhersteller (China) – dominiert den chinesischen Markt und exportiert stark nach Asien und Afrika. Sehr hohe Stückzahlen und Kapazitäten.
Harbin Electric / Shanghai Electric
Chinesische Großhersteller mit erheblichen Marktanteilen in Asien – häufig in internationalen Kooperationsprojekten vertreten.
GE Vernova (ehem. GE Power / Alstom)
Historisch sehr stark durch die Alstom-Integration – heute unter GE Vernova noch relevant bei großen Utility-Projekten weltweit.
Siemens Energy
Deutschen Ursprungs, oft in Kombination mit Turbinenprojekten – relevanter Player bei großen Kraftwerksprojekten in Europa und international.
Doosan Enerbility
Südkoreanischer Kesselhersteller mit starker Position in Asien und wachsendem internationalem Geschäft, u. a. in der Nuklear- und Wasserstofftechnologie.
Cleaver-Brooks
Führender Hersteller von Package Water-Tube Boilers (USA) – weltweit stark vertreten im industriellen Bereich für Prozessdampf und Wärmeerzeugung.
Miura
Japanischer Spezialist für kompakte, modulare Wasserrohrkessel – gilt als einer der innovativsten und effizientesten Hersteller im industriellen Segment.
Bosch Industriekessel
Relevanter europäischer Hersteller für industrielle Dampf- und Heißwasserkessel – bekannt für hohe Effizienz und breite Produktpalette für den deutschen und europäischen Markt.
ERK Eckrohrkessel
Deutscher Spezialist für Sonderkessel, Abhitzekessel und Prozesskessel – langjährige Erfahrung in der Industrie und Energieerzeugung.
Babcock Wanson
Europäischer Hersteller und Serviceanbieter für industrielle Dampferzeuger und Wärmeübertragungssysteme – stark im deutschen und französischen Markt.
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Relevante Normen & Richtlinien für die Kesselinspektion
Zuständige Berufsgenossenschaft für Energieversorgungsunternehmen und Kraftwerksbetreiber. Gibt branchenspezifische Merkblätter zum sicheren Kesselbetrieb heraus.
BG ETEM →Zentrale Verordnung für überwachungsbedürftige Anlagen (inkl. Dampfkessel > 0,5 bar). Regelt Betreiberpflichten, Gefährdungsbeurteilung, wiederkehrende Prüfungen und Qualifikation von Prüfern (ZÜS).
Mehr erfahren →Konkretisiert wiederkehrende Prüfungen nach BetrSichV: innere/äußere Prüfung, Festigkeitsprüfung, Funktionsprüfung, Intervalle und Dokumentation. Gilt als Stand der Technik – Einhaltung erfüllt BetrSichV-Vermutung.
Mehr erfahren →Ergänzende technische Regel zu Gefährdungen bei Dampf und Heißwasser: Beaufsichtigungsarten, Schutzmaßnahmen und Anforderungen an den sicheren Betrieb von Kesselanlagen.
Praxisnahe Empfehlungen für sicheren Kesselbetrieb, Personalqualifikation und Unterweisung. Seit 2014 Nachfolger der alten DGUV Vorschrift 85 (BGV D1) – gemeinsam mit BetrSichV maßgeblich.
Kernnorm für Wasserrohrkessel (14 Teile, Großteil 2021–2023 aktualisiert): Werkstoffe, Konstruktion, Berechnung, Fertigung, Prüfung, Ausrüstung, Feuerungsanlagen, Sicherheitseinrichtungen und Speisewasserqualität (Teil 12).
Europäische Normenreihe für Großwasserraum-Dampfkessel (nicht Wasserrohrkessel). In Bestandsanlagen noch relevant – bei Neuanlagen weitgehend durch EN 12952 ersetzt.
EU-Richtlinie für CE-Kennzeichnung von Druckgeräten und Baugruppen. DIN EN 12952 ist harmonisierte Norm zur PED – Kessel, die nach EN 12952 gebaut sind, erfüllen die PED-Anforderungen.
Für genehmigungspflichtige Kesselanlagen: Emissionsgrenzwerte und TA Luft. Die 42. BImSchV regelt ergänzend Anforderungen an bestimmte Anlagentypen.
Typisch für Wasserrohrkessel: Äußere Prüfung jährlich oder alle 2 Jahre, Innere Prüfung alle 3 Jahre, Festigkeitsprüfung alle 6–9 Jahre. Immer durch ZÜS (TÜV, DEKRA, Lloyd's etc.) – Prüfprotokolle 5 Jahre aufbewahren.
Mehr erfahren →Häufige Fragen zur Wasserrohrkessel-Inspektion
Was ist der größte Vorteil gegenüber klassischen Kessel-Inspektionen?
Kein Gerüstbau, kein Personeneinstieg. Die Inspektion erfolgt in Stunden statt Tagen oder Wochen – mit deutlich reduzierten Stillstandskosten und ohne Risiko für Mitarbeiter im Kessel. Mehr zur Kesselinspektion per Drohne.
Welche Wasserrohrkessel-Typen können inspiziert werden?
Alle gängigen Typen: Naturumlauf-Kraftwerkskessel, Abhitzekessel (HRSG), Zwangdurchlaufkessel, Müllverbrennungs-Kessel sowie industrielle A-, D- und O-Type Kessel, Biomasse-, Babcock & Wilcox-, Stirling- und Rostfeuerungskessel. Alle Wasserrohrkessel-Typen in der Übersicht.
Passt die Drohne durch die vorhandenen Zugangsöffnungen?
Ja. Die eingesetzten Systeme passen durch typische Mannlöcher ab DN 600. In der Praxis ist kein Umbau erforderlich. Je nach Kesselkonstruktion können verschiedene Zugangspunkte genutzt werden, um alle relevanten Bereiche zu erreichen. Mehr zum Einsatz in Confined Spaces und engen Behältern.
Wie lange dauert eine Inspektion?
In der Regel wenige Stunden bis maximal ein bis zwei Tage inklusive Datenerfassung. Der Hauptaufwand klassischer Inspektionen – Gerüstbau und Zugangsvorbereitung – entfällt vollständig. Ablauf und Zeitplan Ihrer Kesselinspektion – jetzt anfragen.
Muss der Kessel vollständig abgekühlt sein?
Nicht zwingend auf Umgebungstemperatur, aber die eingesetzten Systeme haben eine maximale Betriebstemperatur von 50°C. Die Inspektion kann häufig früher als ein klassischer Personeneinstieg beginnen – abhängig von Temperatur und Einsatzbedingungen. Die Inspektion wird typischerweise in geplante Revisionen oder Wartungsstillstände integriert. Planung Ihrer Kesselinspektion im nächsten Turnaround.
Welche Normen gelten für die Kessel-Inspektion?
Unsere Dokumentation orientiert sich an der EN 12952 (Wasserrohrkessel-Norm), der BetrSichV (Betriebssicherheitsverordnung), der DGUV Regel 113-004 sowie den TRD (Technische Regeln für Dampfkessel). Die Bewertung erfolgt durch Prüfer, Sachverständige oder Betreiber gemäß den jeweiligen Regelwerken – wir liefern die strukturierte Datengrundlage. Normkonforme Kesselinspektion nach EN 12952 und BetrSichV.
Welche Schäden können erkannt werden?
Typische Befunde sind Korrosion an Verdampferrohren, Erosion der feuerfesten Auskleidung, Überhitzer-Schäden durch thermische Spannungen, Risse an Schweißnähten, Ablagerungen und Schlackenansatz sowie Verschleiß an Federhängern. In MVA-Kesseln finden wir häufig Chlor- und Schwefelkorrosion. Kesselinspektion per Drohne – Schadensbilder und Befundübersicht.
Welche Sensoren kommen bei der Kesselinspektion zum Einsatz?
Je nach Einsatz: 4K-Kamera für hochauflösende visuelle Dokumentation, Thermografie zur Erkennung thermischer Auffälligkeiten (Hotspots, Isolationsschäden) sowie LiDAR für räumliche Erfassung, Geometrievermessung und 3D-Punktwolken. Alle Drohnensysteme und Sensoren im Überblick.
Welche Daten erhalte ich nach der Kesselinspektion?
Sie erhalten einen detaillierten Inspektionsbericht mit 4K-Nahaufnahmen von Verdampferrohren, Schweißnähten und Auskleidungen, Thermografie-Auswertung für Hotspots und Isolationsschäden sowie optional LiDAR-3D-Punktwolken für Geometrievermessung. Alle Befunde systematisch dokumentiert nach EN 12952 und BetrSichV. Datenoutput und Inspektionsbericht nach EN 12952.
Wie navigiert die Drohne im Inneren eines Kessels?
Die ELIOS 3 navigiert GPS-unabhängig per SLAM-Technologie und LiDAR. Der kollisionsrobuste Schutzkäfig aus Carbon ermöglicht das Anlehnen an Rohre, Wände und Einbauten. Mit 16.000 Lumen Beleuchtung werden auch dunkelste Kesselbereiche vollständig ausgeleuchtet. SLAM-Navigation und Kollisionsschutz der ELIOS 3 im Detail.
Sind auch schwer zugängliche Bereiche erreichbar?
Ja. Besonders enge Rohrbündel, Zwischenräume und Deckenbereiche können erfasst werden, die klassisch nur eingeschränkt oder gar nicht zugänglich sind – ohne Kletterteam, ohne Gerüst. Mehr zu schwer zugänglichen Bereichen und Confined-Space-Einsätzen.
Ist die Inspektion in gefährlichen Atmosphären möglich?
Ja, unter Berücksichtigung der jeweiligen Gefährdungsbeurteilung. Da kein Personeneinstieg erforderlich ist, reduziert sich das Risiko erheblich. Die eingesetzten Systeme sind nicht ATEX-zertifiziert und nicht für Zone 0 zugelassen – Einsätze müssen im Einzelfall geprüft werden. Sicherheitskonzept und Gefährdungsbeurteilung für Kesselinspektionen.
Ist die Drohne ATEX-zertifiziert?
Nein. Der Einsatz erfolgt auf Basis einer Gefährdungsbeurteilung. In vielen Fällen ist ein sicherer Einsatz möglich, insbesondere da kein Personal exponiert wird und die Atmosphäre vor Einflug gemessen wird. ATEX-Vorgaben und Explosionsschutz bei der Drohneninspektion.
Gelten die DGUV-Befahrungsregeln trotz Drohneninspektion?
Da bei der Drohneninspektion kein Personeneinstieg in den Kessel erfolgt, entfallen die Anforderungen der DGUV Regel 113-004 für die eigentliche Inspektion – kein Freimessen für Personal, kein Atemschutz, keine Rettungskette. Pilot und Assistent bleiben außerhalb. Ob ein Personeneinstieg für Reparaturen nötig ist, entscheiden Ihre Prüfer auf Basis unserer Daten. DGUV-Regelwerk und Confined-Space-Anforderungen bei Kesselinspektionen.
Wer bewertet die festgestellten Schäden?
Die Bewertung erfolgt durch den Betreiber, Sachverständige oder Prüforganisationen (z. B. TÜV, DEKRA). Wir liefern die strukturierte Datengrundlage – die fachliche Einschätzung liegt bei Ihren Experten. Sachverständigenprüfung und Bewertungsgrundlagen nach BetrSichV.
Wie hoch ist das Einsparpotenzial?
Durch den Wegfall von Gerüstbau, reduzierten Personalbedarf und kürzere Stillstandzeiten lassen sich erhebliche Kosten einsparen – insbesondere bei großen Kraftwerkskesseln, wo jeder Stillstandtag Zehntausende Euro kosten kann. Kostenersparnis und Einsparpotenzial der Drohneninspektion im Vergleich.
Können 3D-Modelle oder digitale Zwillinge erstellt werden?
Ja. Auf Basis von LiDAR-Daten können 3D-Punktwolken erzeugt werden, die als digitale Referenz für zukünftige Vergleiche und Trendanalysen über mehrere Inspektionszyklen genutzt werden können. LiDAR-3D-Modelle und digitale Zwillinge für Ihre Anlage.
Wie wird mit starker Verschmutzung (Ruß, Schlacke) umgegangen?
Die Systeme sind für solche Umgebungen ausgelegt. Je nach Zielsetzung erfolgt die Inspektion vor oder nach einer Reinigung – beides ist möglich und liefert unterschiedliche, wertvolle Informationen. Inspektionen bei starker Verschmutzung – Ablauf und Vorbereitung.
Eignet sich das Verfahren auch für Biomasse- oder Müllkessel?
Ja. Gerade bei stark korrosiven und verschmutzten Anlagen bietet die Drohneninspektion Vorteile, da kritische Bereiche sicher und umfassend dokumentiert werden können – ohne Personenrisiko in aggressiver Atmosphäre. Kesselinspektion in Biomasse- und Müllverbrennungsanlagen.
Ersetzt die Inspektion klassische NDT-Verfahren wie Ultraschall?
Nein. Die visuelle und thermische Inspektion ergänzt klassische Prüfverfahren und dient häufig als Grundlage zur Priorisierung weiterführender NDT-Prüfungen – nicht als Ersatz. Drohneninspektion und klassische ZfP-Verfahren im Zusammenspiel.
Was passiert, wenn die Drohne kollidiert oder hängen bleibt?
Die Systeme sind kollisionsgeschützt und für den Einsatz in engen Räumen ausgelegt. Ein Festsetzen ist äußerst selten – der Einsatz wird vorab sorgfältig geplant, kritische Einbauten werden bewusst umflogen. Jetzt Erstberatung anfragen – wir klären Ihre technischen Fragen.
Wie läuft der Start einer Inspektion ab?
Nach einer kurzen Abstimmung zu Kesseltyp, Zugang und Zielsetzung erstellen wir das Einsatzkonzept. Anschließend führt unser Team die Inspektion vor Ort durch – inklusive Planung, Durchführung und Datenaufbereitung. Jetzt Erstberatung anfragen – wir klären Ihre technischen Fragen.
Wann ist eine Drohne im Kessel NICHT die beste Lösung?
Dampf und Restfeuchte kurz nach Abschaltung beeinträchtigen die Bildqualität massiv – der Kessel muss ausreichend abgekühlt und trocken sein. Bei extrem engen Rohrbündeln unter 50 cm Durchgang kommt auch die ELIOS 3 nicht weiter. Und: Die visuelle Inspektion per Drohne liefert eine fundierte Erstbewertung, ersetzt aber keine messtechnische Werkstoffprüfung (z. B. Ultraschall-Wanddickenmessung). Wir sagen Ihnen vorab ehrlich, ob ein Drohneneinsatz für Ihren konkreten Kessel sinnvoll ist – oder ob die klassische Methode zielführender wäre. Machbarkeit prüfen lassen.
Wie integriere ich die Drohneninspektion in unser Prüfkonzept?
Am wirksamsten als fester Baustein in Ihrem bestehenden Instandhaltungskonzept: als Vorabinspektion vor Revisionen, um gezielt zu zeigen, wo Handlungsbedarf besteht. Als Zwischenprüfung zwischen klassischen BetrSichV-Intervallen. Oder als Dokumentationsgrundlage für Ihre Sachverständigenprüfung nach EN 12952. Entscheidend: Prüffragen vorher definieren, relevante Bereiche identifizieren, Ergebnisse in Ihr System einfließen lassen. Eine Drohneninspektion ohne klares Prüfziel liefert Bilder – aber keine verwertbaren Befunde. Abstimmung zum Inspektionsumfang anfragen.
Reichen die Drohnenaufnahmen für eine belastbare Zustandsbewertung?
Das hängt davon ab, wer die Daten auswertet. Rohaufnahmen allein sind keine Inspektion. Erst die fachliche Einordnung macht aus Bildern verwertbare Befunde: Ist eine Verfärbung an einem Verdampferrohr korrosionsbedingt? Ist ein Riss an einer Schweißnaht strukturell relevant? Wir liefern keine unkommentierte Datenflut, sondern strukturierte Befundberichte – mit Schweregrad, Lokalisierung und Maßnahmenempfehlung, direkt nutzbar für Ihre Prüfer und Instandhaltungsplanung. Beispiel-Inspektionsbericht anfragen.
Weitere Fragen? Wir helfen Ihnen gerne weiter.
Kesselinspektion per Drohne – für Kraftwerke, Industrie & Biomasse
Seit 2017 inspizieren wir Wasserrohrkessel ohne Gerüst und ohne Personeneinstieg – zahlreiche Einsätze in Kraftwerken, MHKW und Industrieanlagen. Dokumentation orientiert an EN 12952 – als Grundlage für TÜV, DEKRA und Ihre Sachverständigenprüfung nach BetrSichV.
