Die 10 häufigsten Schäden an Rohrbrücken – und wie Drohnen die Inspektion verbessern
- Früherkennung durch luftgestützte Inspektion mit Thermografie und hochauflösenden Kameras
Christian Engelke
12 Min. Lesezeit
17. März 2026
In diesem Artikel:

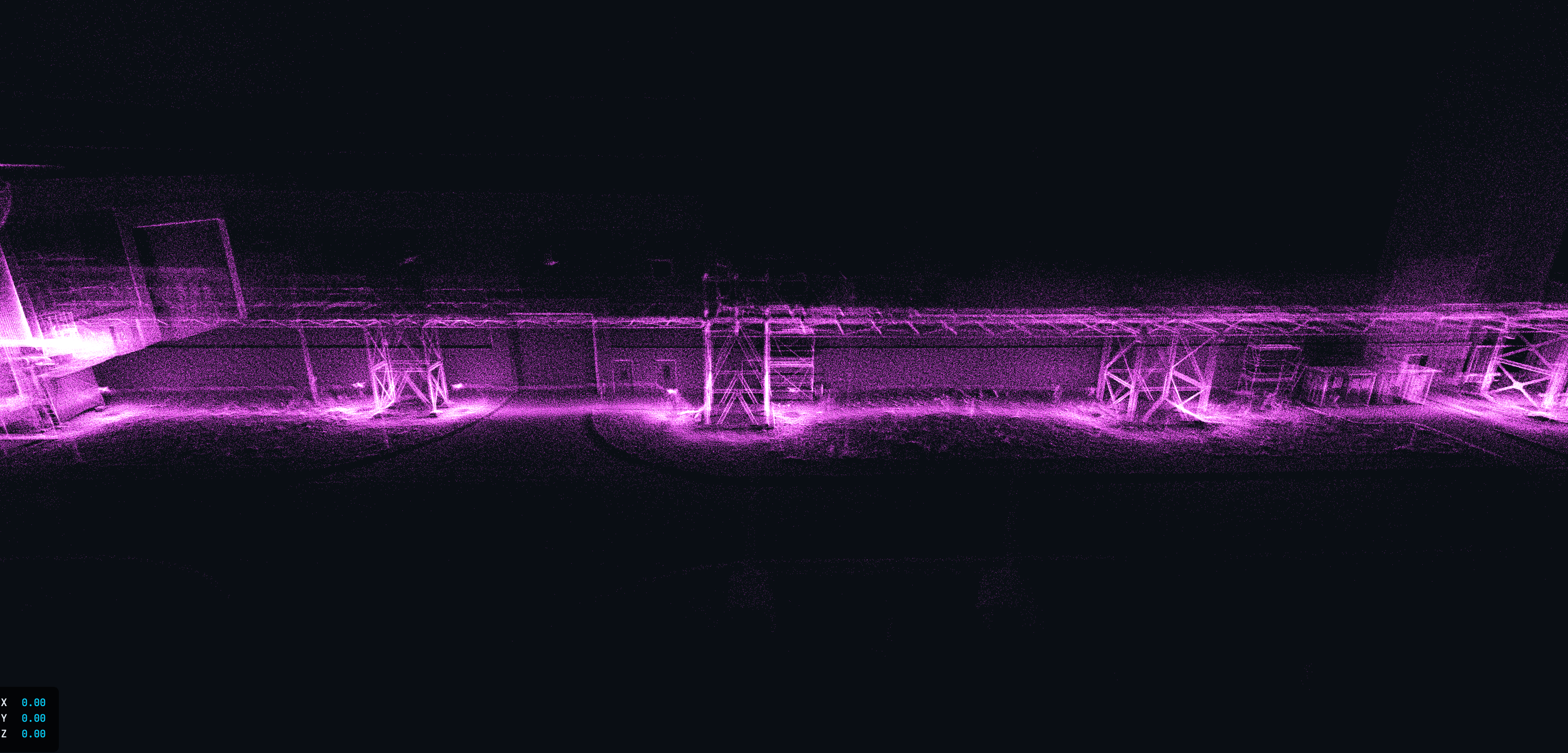

LiDAR-3D-Scan einer Rohrbrücke
Rohrbrücken: Die Lebensadern der Industrie – und ihre Schwachstellen
Rohrbrücken transportieren Medien, Energie und Ressourcen durch weitläufige Industrieanlagen – unter permanenter Belastung durch Wind, Wetter und thermische Beanspruchung.
Klassische Inspektionen erforderten Gerüstbau, Hubsteiger oder Seilzugangstechniken. Drohneninspektionen verändern das: detaillierte Inspektionen aus der Luft – präzise, sicher und kosteneffizient.
Drohneninspektionen erkennen die 10 häufigsten Schadensbilder an Rohrbrücken frühzeitig und ohne Gerüstbau – mit Thermografie, 4K-Kameras und 3D-Vermessung.
Weiterführende Informationen von Flyability
- → Case Study: Pipe Rack Inspection – Praxisbeispiel Rohrbrückeninspektion mit ELIOS 3
- → Infrastructure Inspections – Flyability's Lösungen für Infrastruktur
Warum Drohnen die ideale Lösung für Rohrbrückeninspektionen sind
In der modernen Industrie bilden Rohrbrücken ein komplexes Netzwerk lebensnotwendiger Verbindungen. Als zentrale Infrastrukturelemente transportieren sie Flüssigkeiten, Gase und andere Medien zuverlässig durch weitläufige Industrieanlagen.
Unsere Expertise seit 2017:
Seit 2017 führen wir professionelle Drohneninspektionen in Industrieanlagen durch. In diesem Artikel analysieren wir die zehn häufigsten Schadensbilder an Rohrbrücken und zeigen auf, wie moderne Drohneninspektionen diese frühzeitig erkennen können.
60-80% Kostenersparnis
Kein Gerüstbau oder Hubsteiger erforderlich – erhebliche Kosten- und Zeitersparnis.
Kein Höhenrisiko
Keine Höhenarbeiten mit Personenrisiko – das Inspektionsteam bleibt am Boden.
Thermografie & 4K
Thermografie erkennt CUI ohne Demontage, 4K-Kameras dokumentieren kleinste Schäden.
Minimaler Stillstand
Schnelle Inspektionszyklen ohne Anlagenstillstand – die Anlage läuft weiter.
Die 11 häufigsten Schäden im Überblick
Jedes Schadensbild mit Ursachen, Erkennungsmethode und Drohnenvorteil – auf einen Blick.
Korrosion unter Isolierung (CUI)
Thermografie (DJI M30T)Die unsichtbare Gefahr: Feuchtigkeit dringt in die Isolierung ein und greift die Rohroberfläche an. Thermografie-Drohnen erkennen Temperaturunterschiede, die auf CUI hinweisen – ohne Demontage.
- Feuchte Isolierung
- Temperaturanomalien
- Beschädigte Ummantelung
Mechanische Schäden
4K-Kamera + 3D-ScanVibrationen durch Maschinen, Wind und Verkehr führen zu Rissen, Verformungen und Materialermüdung. Hochauflösende Kameras erfassen selbst minimale Schäden.
- Risse
- Verformungen
- Materialermüdung
UV- & Witterungsschäden
4K-Kamera + ThermografieUV-Strahlung zerstört Schutzschichten, extreme Temperaturschwankungen ermüden das Material. Regelmäßige Drohneninspektionen dokumentieren den Fortschritt.
- Beschädigte Schutzschichten
- Materialversprödung
- Rissbildung
Fundamentprobleme & Setzungen
3D-Vermessung + VisuellBodenbewegungen, Erosion oder unzureichende Fundamente gefährden die gesamte Rohrbrücke. Drohnen-Luftaufnahmen identifizieren Verschiebungen frühzeitig.
- Bodensetzungen
- Fundamentrisse
- Verschiebungen
Kollisionsschäden
4K-Kamera + 3D-ScanFahrzeuge, Kräne oder Baumaschinen können Rohrbrücken beschädigen. Drohnen ermöglichen sofortige Schadensbewertung nach einem Vorfall – ohne Stillstand.
- Verformungen
- Brüche
- Tragwerkschäden
Ermüdungsrisse
4K-Kamera (Zoom)Zyklische Belastungen durch Temperaturwechsel und Vibrationen erzeugen schleichende Risse. Hochauflösende Drohnenkameras erkennen sie frühzeitig.
- Haarrisse
- Schweißnahtfehler
- Spannungsrisse
Isolierungsschäden
Thermografie + VisuellAbgenutzte oder beschädigte Isolierungen öffnen die Tür für CUI und Energieverluste. Thermografie zeigt exakt, wo die Isolierung versagt.
- Abrisse
- Durchfeuchtung
- UV-Degradation
Chemische Korrosion
4K-Kamera + ThermografieAggressive Chemikalien in der Umgebungsluft (Schwefel-, Stickoxide) beschleunigen Korrosion massiv – besonders in Raffinerien und Chemieparks.
- Oberflächenkorrosion
- Verfärbungen
- Materialabbau
Undichtigkeiten & Leckagen
Thermografie + 4K-KameraVerbindungen, Dichtungen und Kompensatoren sind Schwachstellen. Thermografie-Drohnen spüren Leckagen über Temperaturunterschiede auf.
- Flanschverbindungen
- Dichtungen
- Kompensatoren
Materialermüdung durch Temperaturschwankungen
Thermografie + 3D-ScanStändiges Ausdehnen und Zusammenziehen ermüdet das Material. Thermografie und 3D-Vermessung dokumentieren Verformungen und Rissbildung.
- Thermische Verformung
- Rissfortschritt
- Wandstärkenreduktion
Rohrdurchhängen (Sagging)
4K-Kamera (Schrägaufnahme)Defekte oder fehlende Rohrhalterungen lassen Rohrsegmente zwischen den Supports durchhängen. Die dadurch entstehenden Biegespannungen führen zu Rissen an Schweißnähten und Flanschverbindungen.
- Durchgebogene Rohrsegmente
- Fehlende Rohrschellen
- Verschobene Gleitlager
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Fazit: Drohneninspektionen als Schlüssel zu sicheren Rohrbrücken
Die Inspektion von Rohrbrücken ist ein Schlüsselelement moderner Industrieanlagen – sie sichert nicht nur die Funktionsfähigkeit kritischer Infrastruktur, sondern trägt auch maßgeblich zum Umweltschutz, zur Betriebssicherheit und zum Arbeitsschutz bei.
Unsere Erfahrung seit 2017:
Drohnengestützte Inspektionen von Rohrbrücken repräsentieren damit nicht nur den aktuellen Stand der Technik – sie sind ein wichtiger Schritt in Richtung einer sichereren, effizienteren und nachhaltigeren Industriezukunft.
Was moderne Drohneninspektionen darüber hinaus leisten:
Neben den klassischen Schadensbildern erfassen Drohnen heute auch den Betriebszustand von Ventilen und Armaturen entlang der Trasse – Armaturenstellung, sichtbare Leckagehinweise und Korrosion am Gehäuse, aus der Luft mit 200x Zoom dokumentiert. Jeder Befund wird mit georeferenzierten GPS-Koordinaten im Inspektionsbericht markiert, sodass Ihr Instandhaltungsteam jeden Schadenspunkt ohne erneute Begehung exakt lokalisieren kann.
Drohneninspektionen transformieren die Rohrbrücken-Instandhaltung: sicherer, schneller und kosteneffizienter als jede traditionelle Methode.
Arbeitssicherheit
Keine Höhenarbeiten, kein Gerüstbau – Drohnen übernehmen die detaillierte Begutachtung ohne Personenrisiko.
Betriebseffizienz
Schnellere Inspektionszyklen und minimierte Stillstandzeiten steigern die Anlagenverfügbarkeit deutlich.
Umweltschutz
Früherkennung von Korrosion, Materialermüdung und Leckagen minimiert Umweltrisiken proaktiv.
Häufig gestellte Fragen zur Drohneninspektion von Rohrbrücken
Warum ist die regelmäßige Drohneninspektion von Rohrbrücken wichtig?
Drohnen ermöglichen effiziente Inspektionen von Rohrbrücken, die kritische Medien transportieren und extremen Belastungen ausgesetzt sind. Die luftgestützte Überwachung gewährleistet frühzeitige Schadenserkennung und verhindert kostspielige Ausfälle durch kontinuierliche, berührungslose Kontrollen. Schäden wie CUI, Ermüdungsrisse oder Korrosion werden erkannt, bevor sie zu gefährlichen Leckagen oder Strukturversagen führen.
Welche Vorteile bietet die luftgestützte Inspektion von Rohrbrücken?
Hauptvorteile: Kein Gerüstbau oder Hubsteiger erforderlich (60-80% Kostenersparnis), keine Höhenarbeiten mit Personenrisiko, schnelle Inspektionszyklen ohne Anlagenstillstand, hochauflösende Dokumentation mit Thermografie und 3D-Scans, präzise Früherkennung kleinster Schäden, umfassende digitale Langzeitdokumentation für Trendanalysen.
Welche Schäden erfassen Drohnen bei der Rohrbrückeninspektion?
Drohnen erkennen: Korrosion unter Isolierung (CUI) per Thermografie, Oberflächenkorrosion durch aggressive Chemikalien, mechanische Schäden und Verformungen, Ermüdungsrisse durch zyklische Belastung, beschädigte Isolierungen, Undichtigkeiten an Verbindungen und Dichtungen, Fundamentprobleme und Setzungen, UV- und witterungsbedingte Materialschäden.
Wie nutzen Drohnen Thermografiesensoren bei der Inspektion?
Thermografie-Kameras erfassen Temperaturunterschiede auf der Oberfläche und erkennen so: Korrosion unter Isolierung (CUI) ohne Demontage, Feuchtigkeit in Isolierungen, Leckagen von heißen oder kalten Medien, Hotspots durch fehlerhafte Isolierung, Materialermüdung durch Temperaturzyklen. Diese berührungslose Analyse spart erhebliche Kosten gegenüber invasiver Prüfung.
Welche Drohnentechnik wird für professionelle Rohrbrückeninspektionen eingesetzt?
Professionelle Inspektionsdrohnen sind ausgestattet mit: Hochauflösenden Kameras (4K-6K) für detaillierte visuelle Inspektion, Thermografie-Sensoren für CUI-Erkennung, 3D-Vermessungstechnologie für präzise Schadensdokumentation, stabilisierter Gimbal-Technologie für gestochen scharfe Aufnahmen auch bei Wind, GPS-gestützte Flugplanung für wiederholbare Inspektionen.
In welchen Intervallen sollten Drohneninspektionen durchgeführt werden?
Empfohlene Intervalle: Kritische Anlagen (Hochdruck, toxische Medien): halbjährlich bis jährlich, Standardanlagen: alle 1-2 Jahre, Nach extremen Wetterereignissen: Sonderinspektionen, Bei Schadensverdacht: sofortige Ad-hoc-Inspektion. Die genauen Intervalle hängen von Alter, Medium, Umgebungsbedingungen und gesetzlichen Vorgaben ab.
Wie erkennen Drohnen Korrosionsschäden an Rohrbrücken?
Drohnen nutzen mehrere Methoden: Visuelle Inspektion mit hochauflösenden Kameras erkennt Oberflächenkorrosion und Verfärbungen, Thermografie detektiert CUI (Korrosion unter Isolierung) durch Temperaturanomalien, 3D-Scans dokumentieren Wandstärkenveränderungen und Deformationen. Die Kombination ermöglicht umfassende Korrosionsüberwachung ohne Demontage.
Welche Vorteile bietet die digitale Dokumentation per Drohne?
Digitale Dokumentation ermöglicht: Vergleich von Inspektionsdaten über Jahre (Trendanalyse), Objektive Schadensdokumentation ohne Interpretationsspielraum, 3D-Modelle für präzise Vermessung und Planung, Archivierung aller Rohdaten für spätere Auswertung, Erfüllung von Dokumentationspflichten nach BetrSichV und DGUV, schnelle Weitergabe an Prüforganisationen und Versicherer.
Wie steigern Drohneninspektionen die Anlagensicherheit?
Sicherheitsvorteile: Kein Personenrisiko bei Höhenarbeiten, häufigere Inspektionen durch geringeren Aufwand = frühere Schadenserkennung, Vermeidung ungeplanter Ausfälle durch präventive Wartung, Reduzierung von Leckage-Risiken und Umweltgefahren, keine Gerüstbauten die selbst Sicherheitsrisiken darstellen. Drohnen ermöglichen proaktive statt reaktive Instandhaltung.
Welche Wetterbedingungen erlauben Drohneninspektionen?
Drohneninspektionen sind möglich bei: Windgeschwindigkeiten bis ca. 10-12 m/s (je nach Drohnenmodell), trockenem Wetter (kein Regen), ausreichenden Sichtverhältnissen (kein dichter Nebel), Temperaturen im Betriebsbereich der Drohne. Professionelle Inspektionsdrohnen arbeiten auch bei suboptimalen Bedingungen, die Industriekletterer ausschließen würden. Wir klären die Durchführbarkeit im Vorfeld mit Ihnen.
