Kühlturm-Inspektion mit Drohne
- Außen mit DJI M30T, innen mit ELIOS 3 – Hybrid-Ansatz, Technik, Ablauf und Praxisgrenzen
Christian Engelke
8 Min. Lesezeit
9. Februar 2026
In diesem Artikel:
- Warum Kühltürme schwer zu inspizieren sind
- Außeninspektion: DJI M30T für Betonmantel & Krone
- Inneninspektion: ELIOS 3 für Einbauten & Innenbereiche
- LiDAR-3D-Vermessung: Digitaler Zwilling des Kühlturms
- Der Inspektions-Workflow: Kühlturm mit Drohne
- Drohne vs. klassische Kühlturm-Inspektion
- Fazit: Kühltürme müssen kein Inspektions-Alptraum sein
- Häufige Fragen: Kühlturm-Inspektion mit Drohne

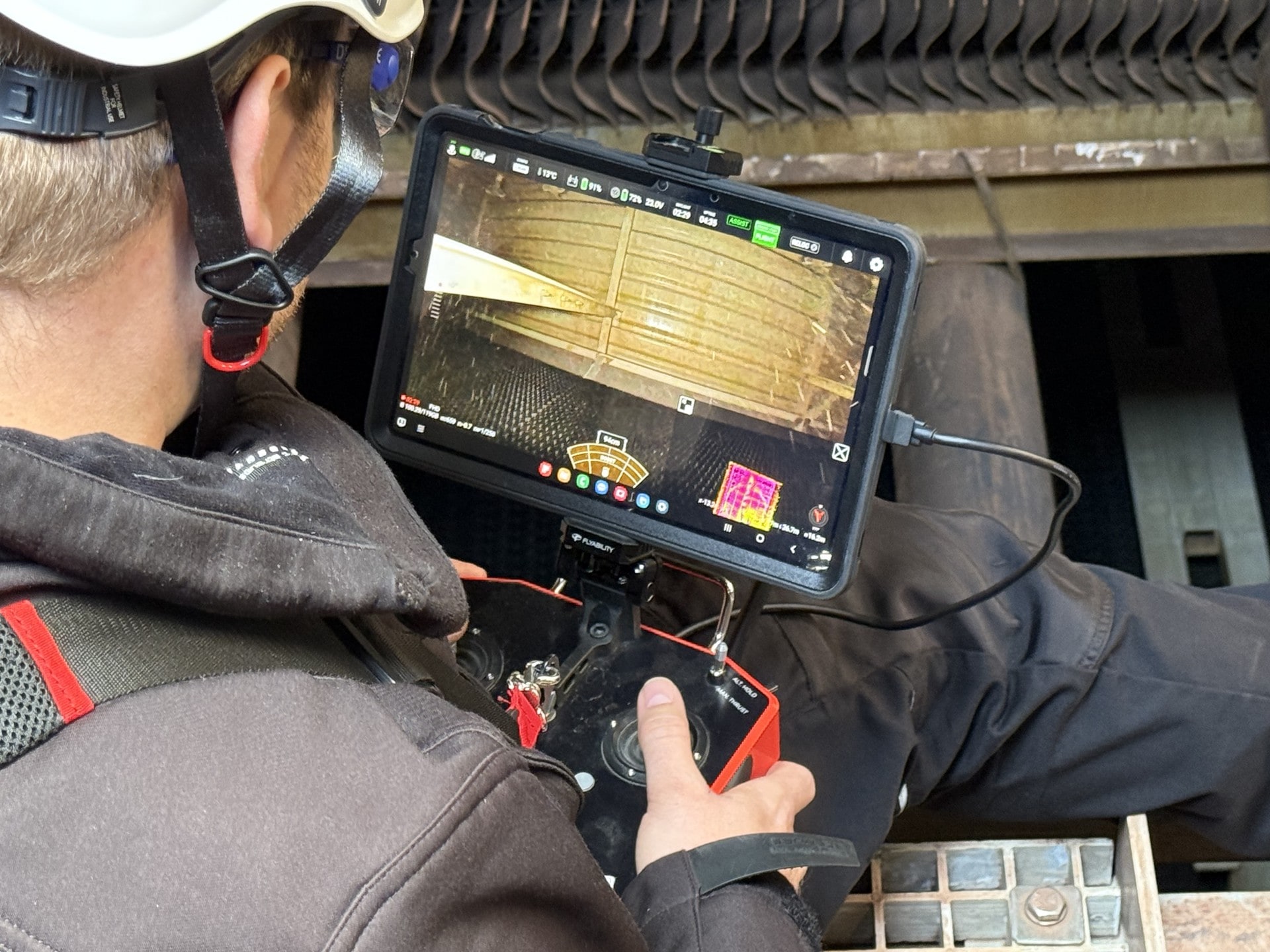

Vorbereitung einer Drohneninspektion in einem GfK-Zellenkühler
Warum Kühltürme schwer zu inspizieren sind
Bei Kopterflug setzen wir deshalb auf einen Hybrid-Ansatz mit zwei Drohnen: Die DJI Matrice 30T für die Außeninspektion des Betonmantels und der Krone, die Flyability ELIOS 3 für die Inneninspektion der Einbauten und schwer zugänglichen Bereiche.
Unser Hybrid-Ansatz: DJI M30T für den Betonmantel von außen, ELIOS 3 für Einbauten und Innenbereiche. Zusammen erfassen sie den vollständigen Zustand – ohne Gerüst, ohne Personenrisiko.
In Kraftwerken wie dem GuD-Kraftwerk Hamm-Uentrop, dem EnBW-Standort Heilbronn oder an Offshore-Windstandorten in Bremerhaven kommen Drohneninspektionen zum Einsatz.
Weiterführende Informationen von Flyability
- → Cooling Tower Inspection Guide – Flyability's Leitfaden zur Kühlturminspektion
- → Case Study: Notabschaltung Kraftwerk – Schnelleinsatz bei ungeplanter Abschaltung
Im Betrieb
Dampf, Feuchtigkeit, eingeschränkte Sicht – Personeneinsatz ist gefährlich und die Bewertung schwer
Im Stillstand
Gerüstbau im Inneren eines Naturzugkühlturms ist extrem aufwendig und teuer (sechsstellige Beträge)
Seilzugang
Möglich, aber auf den Betonmantel beschränkt – Einbauten sind schlecht erreichbar
Außeninspektion: DJI M30T für Betonmantel & Krone
Vorteil: Die Außeninspektion per DJI M30T ist bei laufendem Betrieb möglich – kein Stillstand erforderlich.
Betonmantel (Außenseite)
Risse, Abplatzungen, freiliegende Bewehrung, Karbonatisierungsschäden, Frostschäden – dokumentiert per 200x Zoom aus sicherer Entfernung. Auch in 150 m Höhe sind Detailaufnahmen möglich.
Krone & obere Bereiche
Die Kronenkante, Windleitbleche und der obere Mantelbereich sind klassisch nur per Seilzugang oder Hubschrauber erreichbar. Die M30T erreicht jeden Punkt ohne Risiko.
Thermografie am Mantel
Radiometrische Infrarotkamera erkennt Feuchtigkeitseintritt, Undichtigkeiten und thermische Anomalien am Betonmantel – Hinweise auf strukturelle Probleme oder CUI an angrenzenden Rohrleitungen.
Stützenkranz (Außen)
Dokumentation der Betonstützen am Fuß des Naturzugkühlers: Korrosion der Bewehrung, Betonschäden, Setzungen – systematisch von außen erfasst.
Inneninspektion: ELIOS 3 für Einbauten & Innenbereiche
Vorteil: Kein Gerüstbau im Inneren, kein Personenrisiko, Zugang zu Bereichen, die mit Seilzugang nicht erreichbar sind. Zero Human Entry.
Tropfenabscheider & Kühlpacks
Verstopfungen, Kalkablagerungen, Biofilm, Algenbefall, Verformungen und mechanische Schäden an Kühlpacks und Tropfenabscheidern – in 4K mit 16.000 Lumen Beleuchtung.
Wasserverteilung & Düsen
Defekte Sprühdüsen, Verkalkung, Verstopfungen im Wasserverteilsystem. Die Drohne fliegt über und zwischen den Verteilrinnen und dokumentiert den Zustand jeder Sektion.
Betonmantel (Innenseite)
Schalenrisse, Netzrisse, Abplatzungen, Undichtigkeiten von innen. Die 4K-Kamera mit 16.000 Lumen macht Schäden sichtbar, die von außen nicht erkennbar sind.
Traggitter & Stützenkranz
Korrosion an Stahltraggittern, Durchbiegungen, mechanische Schäden an der Tragkonstruktion der Einbauten. LiDAR erkennt Verformungen im Millimeterbereich.
Thermografie (Effizienzanalyse)
Blockierte Kühlpacks fallen als Temperaturanomalie auf. Die radiometrische Thermokamera der ELIOS 3 zeigt, welche Bereiche die Kühlleistung mindern.
LiDAR-3D-Vermessung: Digitaler Zwilling des Kühlturms

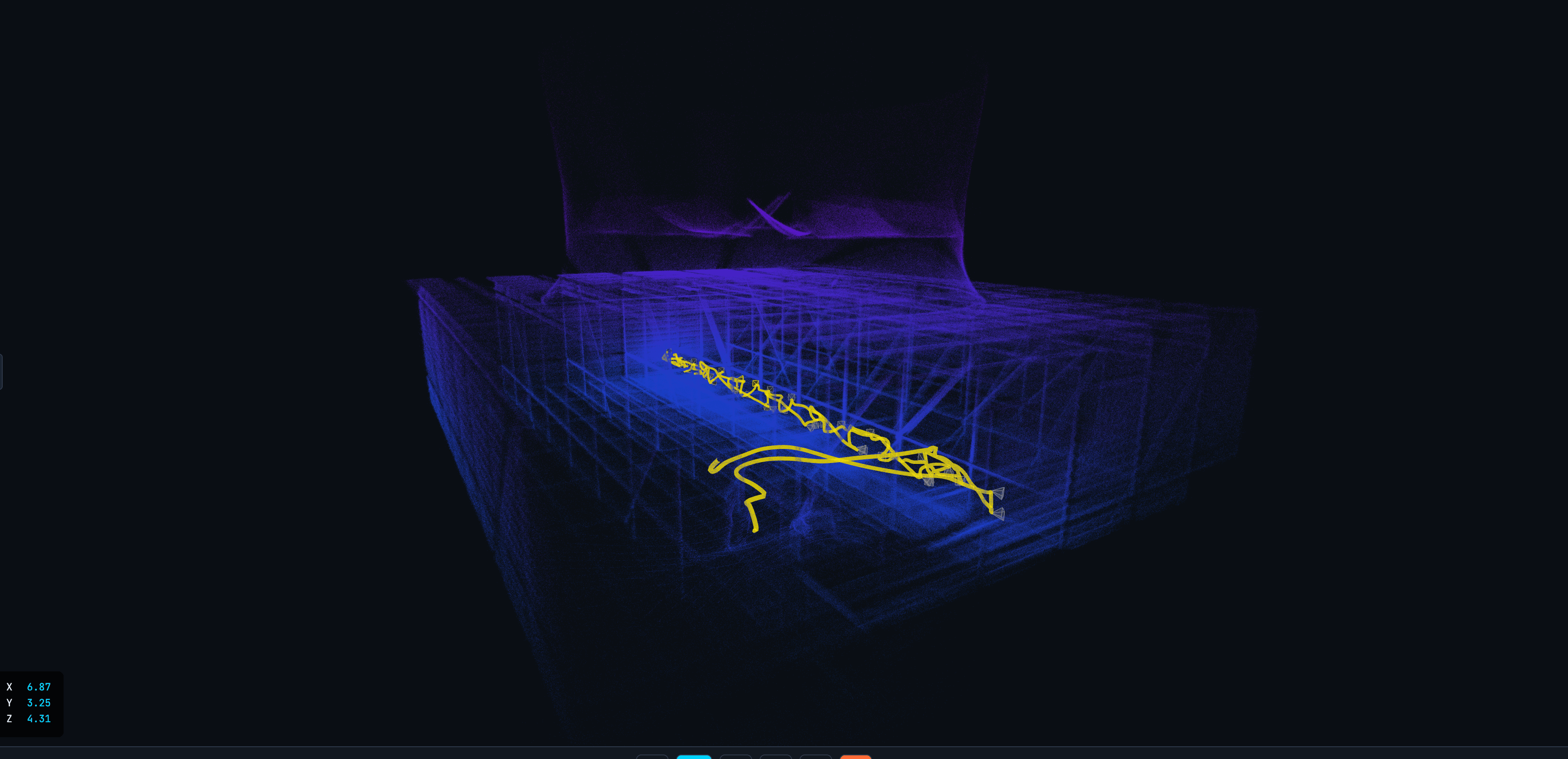

LiDAR-3D-Scan eines Ventilatorkühlturms – farbige Punktwolke
Geometrievermessung
Mantelverformungen, Ovalität, Schiefstellung – im 3D-Modell zentimetergenau vermessbar. Vergleich über Jahre zeigt Fortschreitung.
Schadenslokalisation im 3D-Raum
Jeder Befund wird im 3D-Modell verortet – Bauingenieure und Sachverständige wissen genau, wo sich der Schaden befindet.
Vergleichsinspektionen
Gespeicherte Flugpfade und reproduzierbare Scans ermöglichen Zeitvergleiche: Wie hat sich der Zustand seit der letzten Inspektion verändert?
Der Inspektions-Workflow: Kühlturm mit Drohne
Vorbereitung
Anlagendaten aufnehmen: Kühlturmtyp, Höhe, Durchmesser, letzte Inspektion, bekannte Schäden. Stillstand planen (für Inneninspektion) und Sicherheitskonzept mit dem Betreiber abstimmen.
Außeninspektion (DJI M30T)
Systematische Befliegung des Betonmantels von außen: Mantelfläche, Krone, Stützenkranz. 200x Zoom für Detailaufnahmen, Thermografie für Feuchtigkeitsanalyse. Bei laufendem Betrieb möglich.
Inneninspektion (ELIOS 3)
Befliegung aller Innenbereiche: Auffangbecken, Einbautenebene, Wasserverteilung, Stützenkranz von innen, Mantelinnenseite. 4K + LiDAR + Thermografie. Erfordert Stillstand.
Auswertung & Inspektionsbericht
Auswertung mit Flyability Inspector: 3D-Modell mit farbiger Textur, Schadensmarkierung im 3D-Raum, Rissbreitenmessung. Ergebnisbericht mit lokalisierten Befunden, Schadensklassifizierung und Handlungsempfehlungen. Export als PDF, .las/.e57 (3D), .mp4 – für Sachverständige, Bauingenieure und Betreiber.
Drohne vs. klassische Kühlturm-Inspektion
Für Detailprüfungen an identifizierten Schadensstellen bleibt der gezielte manuelle Zugang notwendig – aber die Drohne reduziert den Aufwand auf ein Minimum.
Klassisch: Gerüst / Seilzugang
Sechsstellige Beträge für Gerüstbau im Naturzugkühler. Aufbau dauert Tage bis Wochen. Einbauten nur eingeschränkt erreichbar.
- Betonmantel (Seilzugang)
- Stützenkranz (Gerüst)
- Einbauten nur teilweise
DJI M30T: Betonmantel & Krone (Außen)
DJI M30TOutdoor-Drohne für die Außeninspektion: 200× Zoom und radiometrische Thermografie für den Betonmantel, die Krone und den Stützenkranz. Bei laufendem Betrieb möglich.
- Betonmantel (Außenseite)
- Krone und obere Bereiche
- Stützenkranz von außen
ELIOS 3: Einbauten & Innenbereiche
ELIOS 3Kollisionsgeschützte Indoor-Drohne für die Inneninspektion: Einbauten, Wasserverteilung, Kühlpacks, Stützenkranz von innen und Mantelinnenseite. Zero Human Entry.
- Einbauten, Kühlpacks, Tropfenabscheider
- Wasserverteilung, Düsen
- Mantelinnenseite, Auffangbecken
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Fazit: Kühltürme müssen kein Inspektions-Alptraum sein
Mit dem Hybrid-Ansatz aus DJI M30T und ELIOS 3 wird sie zur planbaren, schnellen und umfassenden Maßnahme: Außen bei laufendem Betrieb, innen mit minimalem Stillstand – und beides mit reproduzierbaren Daten für Vergleichsinspektionen über Jahre.
Relevante Normen: VGB-S-610-00 (Kühlturmbetonbau), VGB-R 612 (Einbauten), DIN EN 13084, BetrSichV. Ob die Drohne als alleiniges Prüfmittel akzeptiert wird, entscheidet der Sachverständige projektspezifisch.
Kraftwerksbetreiber
Regelmäßige Revisionszyklen effizient und umfassend abdecken
Serieninspektion
Betreiber mit mehreren Kühltürmen profitieren von standardisierten Abläufen
Bauingenieure
LiDAR-3D-Daten als Grundlage für die Betonzustandsbewertung
Kurze Stillstandszeiten
Außen bei laufendem Betrieb, innen mit minimalem Stillstand
Häufige Fragen: Kühlturm-Inspektion mit Drohne
Welche Drohnen werden für Kühltürme eingesetzt?
Wir setzen zwei Drohnen ein: Die DJI Matrice 30T für die Außeninspektion (Betonmantel, Krone, Stützenkranz) mit 200x Zoom und radiometrischer Thermografie. Die Flyability ELIOS 3 für die Inneninspektion (Einbauten, Wasserverteilung, Kühlpacks, Mantelinnenseite) mit 4K, LiDAR und Thermografie. Zusammen decken sie den gesamten Kühlturm ab. Alle technischen Details zur Flyability ELIOS 3.
Kann die Außeninspektion bei laufendem Betrieb stattfinden?
Ja – die Außeninspektion mit der DJI M30T erfordert keinen Stillstand. Die Drohne fliegt in sicherem Abstand um den Kühlturm und dokumentiert den Betonmantel per Zoom und Thermografie. Nur die Inneninspektion mit der ELIOS 3 erfordert einen Stillstand, damit kein Dampf und keine Feuchtigkeit die Sicht und Sensoren beeinträchtigen. Mehr zum Gesamtkonzept: Drohneninspektion Kraftwerk.
Kann die Drohne auch bei Feuchtigkeit und Dampf im Kühlturm fliegen?
Begrenzt. Die ELIOS 3 ist IP44-geschützt (spritzwassergeschützt). In einem abgeschalteten Kühlturm mit Restfeuchtigkeit funktioniert sie gut. Bei aktivem Betrieb mit starkem Dampf ist die Sicht stark eingeschränkt und ein Einsatz nicht sinnvoll. Wir empfehlen den Einsatz im Stillstand oder bei reduzierter Last. Weitere Einsatzgrenzen der ELIOS 3: Technische Daten ELIOS 3.
Wie hoch kann die ELIOS 3 im Kühlturm fliegen?
Die ELIOS 3 deckt Naturzugkühltürme vollständig ab – vom Auffangbecken bis zur Krone. Akkuwechsel dauern nur wenige Sekunden, alternativ fliegen wir tethered (kabelgebunden) mit bis zu einer Stunde Flugzeit am Stück. Die GPS-unabhängige SLAM-Navigation funktioniert uneingeschränkt im Inneren. Wie SLAM-Navigation funktioniert: SLAM-Navigation erklärt.
Erkennt die Drohne auch Risse im Beton?
Ja, die 4K-Kamera mit 16.000 Lumen Beleuchtung macht Risse, Abplatzungen und freiliegende Bewehrung sichtbar. Die Rissbreite kann im 3D-Modell vermessen werden. Von außen erkennt die M30T per 200x Zoom ebenfalls Risse und Abplatzungen. Für eine Klassifizierung nach DIN EN 1504 ist ergänzend eine Bewertung durch einen Fachmann nötig. Typische Betonschäden im Überblick: 7 Betonschäden frühzeitig erkennen.
Ist die Drohne auch für kleine Zellenkühler geeignet?
Ja, die ELIOS 3 ist ca. 50×45 cm groß und manövriert auch in engen Strukturen. Zellenkühler mit begehbaren Zugangsöffnungen sind gut geeignet. Bei sehr engen Kühlpacks (< 60 cm Lücke) klären wir die Machbarkeit vorab anhand Ihrer Anlagendaten. Kontakt für eine kostenlose Machbarkeitsprüfung: Kraftwerksinspektion anfragen.
Was kostet eine Kühlturm-Inspektion per Drohne?
Das hängt von Typ, Größe und Inspektionsumfang ab. Generell ist die Drohneninspektion ein Bruchteil der Gerüstkosten. Die Außeninspektion allein ist besonders kosteneffizient, da kein Stillstand nötig ist. Wir erstellen Ihnen ein projektspezifisches Angebot nach einer kostenlosen Machbarkeitsprüfung. Orientierungswerte zu Kosten und Wirtschaftlichkeit: Kosten-Nutzen-Vergleich Drohne vs. klassisch.
