NDT Inspektion mit Flyability Elios 3
- Zerstörungsfreie Prüfung mit UT-Payload, LiDAR und Thermografie
Christian Engelke
5 Min. Lesezeit
17. März 2026
In diesem Artikel:
Was ist NDT / ZfP?
NDT (Non-Destructive Testing) bzw. ZfP (Zerstörungsfreie Prüfung) untersucht den Zustand von Bauteilen und Anlagen, ohne diese zu beschädigen. In Confined Spaces war das bisher nur mit aufwändigem Gerüstbau und Personeneinstieg möglich. Die Flyability Elios 3 bringt NDT-Verfahren direkt in den engen Raum – ohne Risiko für Menschen.
NDT-Verfahren und ELIOS 3 Kompatibilität:
| NDT-Verfahren | Beschreibung | ELIOS 3 | Status |
|---|---|---|---|
| Sichtprüfung (VT) | Visuelle Oberflächenprüfung | ✅ | Verfügbar (4K + 16.000 Lumen) |
| Ultraschall (UT) | Wanddicke, innere Fehler | ⚠️ | In Entwicklung (UT-Payload) |
| Durchstrahlung (RT) | Röntgenprüfung | ❌ | Nicht möglich (Strahlenquelle) |
| Magnetpulver (MT) | Oberflächennahe Risse | ❌ | Kontaktverfahren |
| Eindringprüfung (PT) | Oberflächenoffene Risse | ❌ | Kontaktverfahren |
| Thermografie (IRT) | Wärmebild, CUI, Hotspots | ✅ | Verfügbar (optionaler Payload) |
| LiDAR (3D) | Geometrie, Deformation | ✅ | Verfügbar (Ouster OS0-128) |
Arbeitssicherheit
Vermeidung von Unfällen durch kontaktlose Prüfverfahren
Anlagenverfügbarkeit
Vermeidung ungeplanter Ausfälle durch frühzeitige Erkennung
Gesetzliche Anforderungen
Erfüllung von BetrSichV und DGUV-Vorgaben
Versicherungsschutz
Nachweis ordnungsgemäßer Wartung und Prüfung
Elios 3: NDT-Plattform für Confined Spaces
Die Kombination von VT + LiDAR + Thermografie in einem einzigen Flug macht die ELIOS 3 zur umfassendsten NDT-Plattform für Confined Spaces.
Visuelle Prüfung (VT)
4K-Kamera mit 16.000 Lumen LED-Beleuchtung. Hochauflösende Fotos und Videos für die Erkennung von Rissen, Korrosion und Oberflächenfehlern.

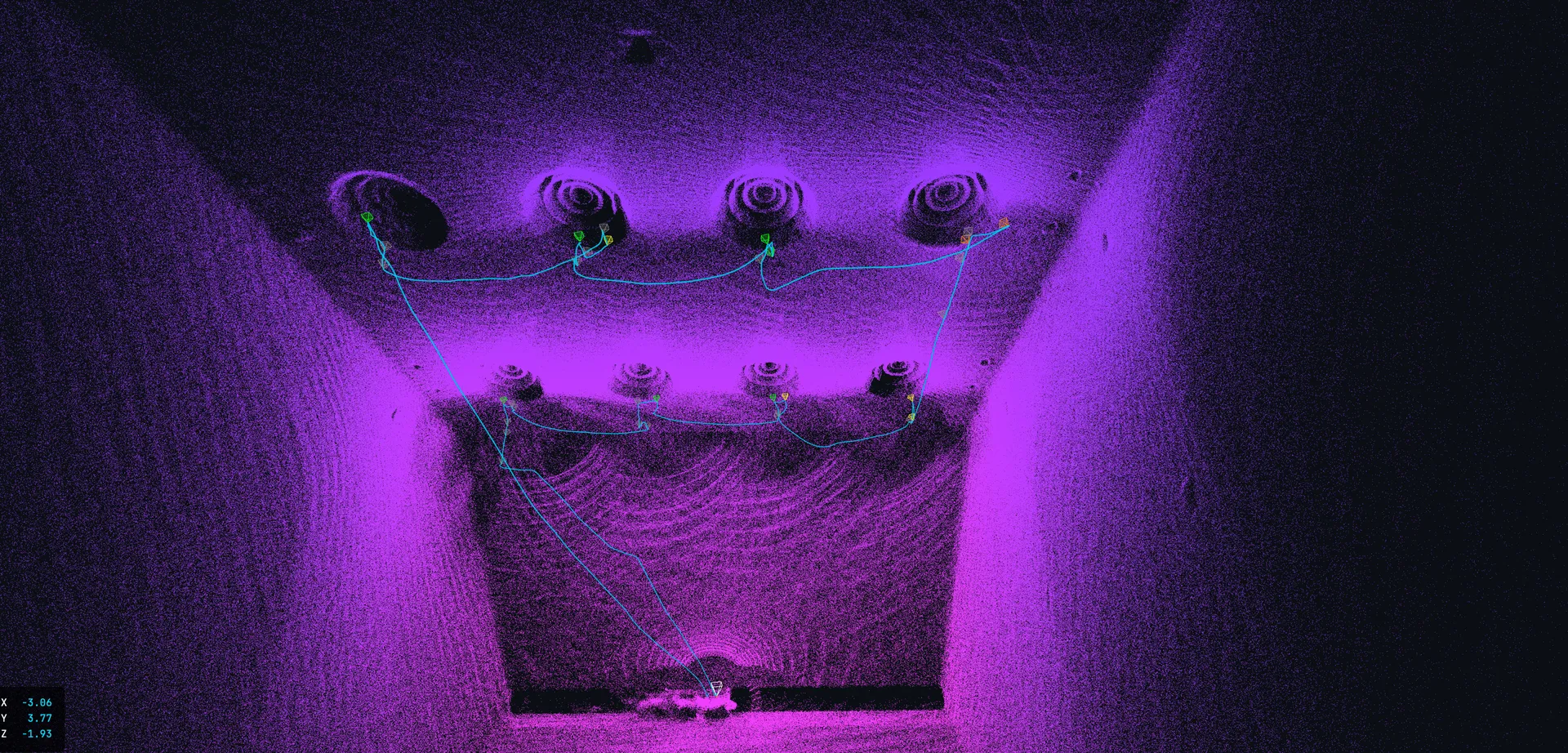

LiDAR-3D-Vermessung
Ouster OS0-128 LiDAR mit 1,31 Mio. Punkte/Sek. Präzise 3D-Punktwolken für Deformationsanalyse, Vermessung, CAD-Vergleich und wiederholbare Messungen.
Thermografie (IRT)
Optionale Wärmebildkamera für die Erkennung von Hotspots, Feuchtigkeit, Isolationsfehlern und Temperaturkartierung.
Ultraschall (UT) – in Entwicklung
Flyability entwickelt einen UT-Payload für die Elios 3: Wandstärkenmessung und Korrosionsdetektion unter der Oberfläche. Noch nicht verfügbar – wir informieren Sie über den aktuellen Stand.
Vorteile der NDT-Drohneninspektion
Kein Personeneinstieg
Confined Spaces werden ohne Personeneinstieg inspiziert. Keine DGUV-Befahrung, keine Rettungsketten, kein Risiko.
Mehrere NDT-Verfahren gleichzeitig
VT, LiDAR und optional Thermografie in einem Durchgang. Spart Zeit und Kosten gegenüber separaten Prüfungen.
Zugang zu schwer erreichbaren Bereichen
Die Elios 3 erreicht Bereiche, die für Menschen unerreichbar sind – ohne Gerüst, ohne Abseilarbeiten.
Minimale Stillstandszeiten
Inspektionen oft bei reduziertem Betrieb möglich. Drastisch reduzierte Ausfallzeiten gegenüber klassischen Methoden.
Wiederholbare Messungen
Dank LiDAR können exakt dieselben Positionen bei Folge-Inspektionen erneut vermessen werden.
Vollständige Dokumentation
Alle Daten werden gespeichert: 4K-Video, Fotos, 3D-Punktwolken, Thermografie. Lückenlose Dokumentation für Behörden.
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
UT-Payload: Die Zukunft der Dickenmessung
Flyability arbeitet an einem UT-Payload (Ultrasonic Testing) für die Elios 3. Ziel: Wandstärkenmessung direkt per Drohne in Confined Spaces – ohne Gerüst, ohne Personal. Bis dahin kombinieren wir die Drohnen-Erstbewertung (VT + Thermografie + LiDAR) mit gezielter klassischer UT-Prüfung an auffälligen Stellen.
Die Kombination von VT + UT + LiDAR macht die Elios 3 zur umfassendsten NDT-Plattform für Confined Spaces.
Tanks und Druckbehälter
Wandstärkenmessung ohne Gerüst
Rohrleitungen
CUI-Detektion unter Dämmung

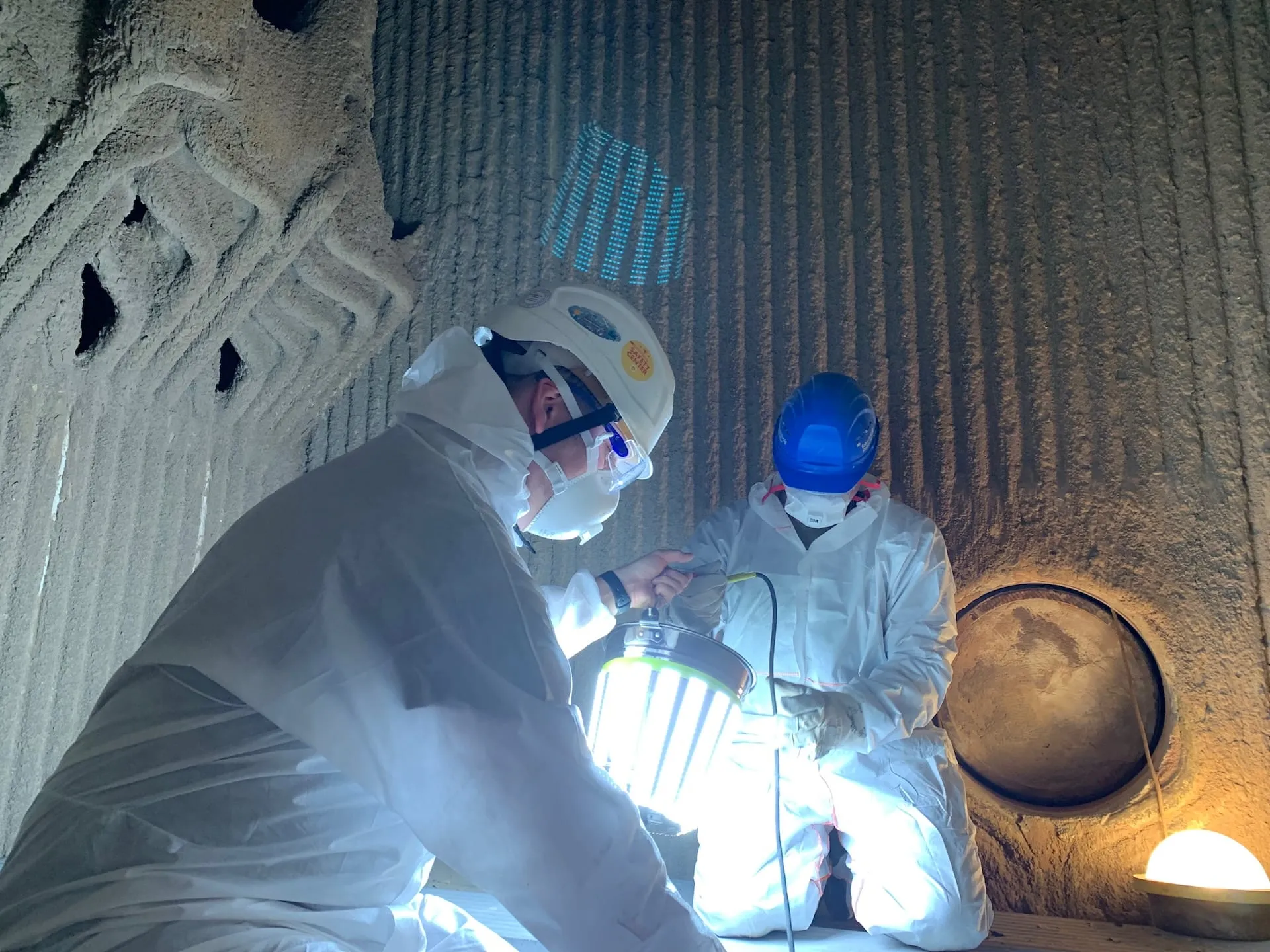

Kessel
Korrosionsüberwachung in Feuerräumen
Stahlkonstruktionen
Zustandserfassung an schwer zugänglichen Stellen
Häufig gestellte Fragen zur NDT-Drohneninspektion
Welche NDT-Verfahren kann die Elios 3 aktuell durchführen?
Aktuell verfügbar: Sichtprüfung (VT) mit 4K-Kamera und 16.000 Lumen LED, LiDAR-3D-Vermessung (Ouster OS0-128) für Deformationsanalyse und Vermessung, optional Thermografie (IRT) für Hotspots, CUI-Erkennung und Isolationsschäden. In Entwicklung: UT-Payload für Wandstärkenmessung. Nicht möglich: Kontaktverfahren wie MT, PT und RT.
Ersetzt die Drohne klassische ZfP-Verfahren wie UT oder MT?
Nein – die Drohne ersetzt nicht alle ZfP-Verfahren, sondern ergänzt sie. Kontaktverfahren (UT, MT, PT) erfordern weiterhin physischen Zugang. Der Vorteil: Die Drohne liefert eine schnelle Erstbewertung per VT und Thermografie. Nur an auffälligen Stellen wird klassisch nachgeprüft – das ist der hybride Ansatz.
Sind die Ergebnisse normkonform?
Die visuelle Prüfung (VT) mit der Elios 3 orientiert sich an den Anforderungen der DIN EN ISO 17637. LiDAR-Vermessungen sind reproduzierbar und CAD/BIM-kompatibel. Inspektionsberichte orientieren sich an BetrSichV- und DGUV-Anforderungen. Die Anerkennung durch TÜV/DEKRA wird im Einzelfall entschieden – unsere Erfahrung zeigt steigende Akzeptanz.
Für welche Anlagen eignet sich NDT per Drohne?
Alle Confined Spaces mit Öffnungen ab 50 × 50 cm: Kraftwerkskessel (Feuerraum, Überhitzer, Economizer), Tanks und Druckbehälter, Chemiereaktoren und Kolonnen, Schornsteine und Rauchgaszüge, Rohrleitungen (ab ca. 50 cm Durchmesser), Silos und Schächte. Für Außeninspektionen ergänzt die DJI M30T mit Zoom und Thermografie.
