Sichtprüfung VT mit Drohne nach ISO 17637
- Indirekte visuelle Prüfung mit der Flyability Elios 3 für Industrieanlagen
Christian Engelke
7 Min. Lesezeit
17. März 2026
In diesem Artikel:
- Was ist Sichtprüfung VT?
- Drohneninspektion als indirekte Sichtprüfung
- ISO 17637 – Normative Anforderungen an indirekte VT
- Anwendungsbereiche der VT-Drohneninspektion
- Sichtprüfung per Drohne: Anlagenspezifische Hinweise
- Grenzen und Kombinationen
- Ablauf einer VT-Drohneninspektion
- Häufig gestellte Fragen zur Sichtprüfung VT mit Drohne

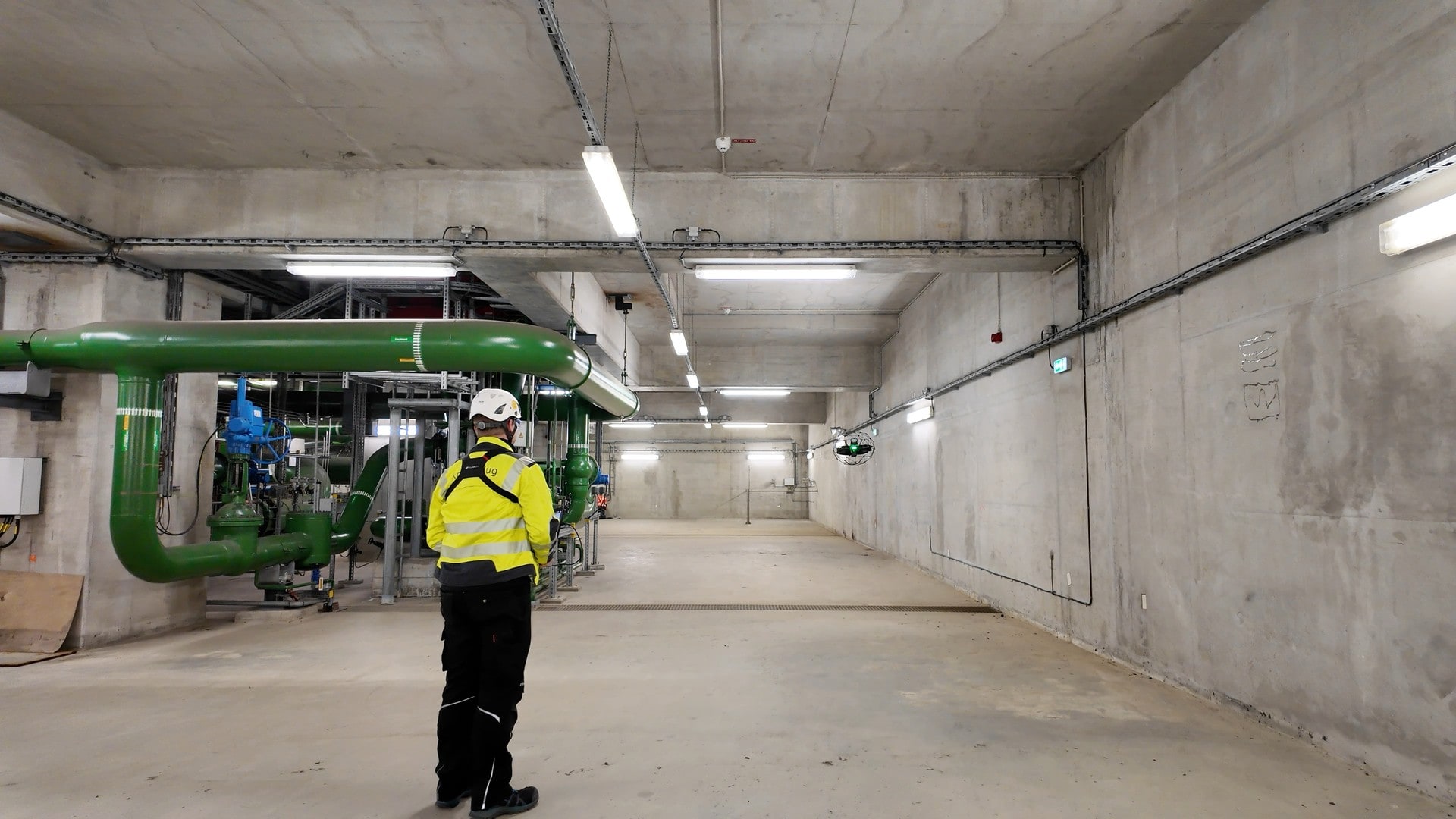

Drohnengestützte Sichtprüfung in einer Industrieanlage
Was ist Sichtprüfung VT?
Die Sichtprüfung (VT) ist die am häufigsten eingesetzte zerstörungsfreie Prüfmethode in der Industrie – zur Erkennung von Rissen, Korrosion, Schweißnahtfehlern und mechanischen Beschädigungen. Die ISO 17637 regelt dabei Anforderungen an Prüfmittel, Prüfabstände, Dokumentation und Personalqualifikation.
Man unterscheidet direkte VT (Prüfer vor Ort, max. 600 mm Abstand) und indirekte VT – per Endoskop, Kamera oder Drohne. Die Flyability Elios 3 macht die indirekte Sichtprüfung jetzt auch in Confined Spaces möglich – ohne Personeneinstieg.
Indirekte Sichtprüfung nach ISO 17637 – mit der Drohne jetzt auch ohne Personeneinstieg in Confined Spaces möglich.
Drohneninspektion als indirekte Sichtprüfung
Die Flyability Elios 3 ist ideal für indirekte Sichtprüfungen in schwer zugänglichen oder gefährlichen Bereichen – genau dort, wo direkte VT (Prüfer auf maximal 600 mm Abstand) ausscheidet: Confined Spaces, Tanks, Kessel, Schornsteine, Silos. Die Kamera mit 4K-Auflösung und 16.000 Lumen LED-Beleuchtung erfüllt die Anforderungen der ISO 17637 § 5.1 (Beleuchtung ≥ 350 Lux) und § 5.3 (Auflösungsvermögen ≥ 0,5 mm bei angemessenem Prüfabstand). Die Drohne fliegt systematisch, dokumentiert lückenlos und liefert reproduzierbare Aufnahmen – direkt referenzierbar in Folge-Inspektionen.
Die folgenden Systemmerkmale machen die Elios 3 zur normkonformen Plattform für indirekte VT:
4K-Kamera
Hochauflösende Bildaufnahmen (3840x2160) für detaillierte Fehleranalyse und normkonforme Dokumentation.
LED-Beleuchtung
16.000 Lumen für optimale Ausleuchtung auch in komplett dunklen Confined Spaces.
Optional: Thermografie
Radiometrische Wärmebildkamera für Hotspot-Erkennung, CUI und Leckagen.
Kollisionsgeschützt
Carbon-Schutzkäfig für sicheren Flug in engen Räumen – passt durch Öffnungen ab 50 × 50 cm.
LiDAR-3D-Modell
Zusätzliche räumliche Dokumentation und Vermessung mit präzisen Punktwolken.
Bis zu 80% Kostenersparnis
Kein Gerüstbau, kein Personeneinstieg, keine DGUV-Befahrung, minimale Stillstandszeiten.
ISO 17637 – Normative Anforderungen an indirekte VT
Die ISO 17637:2016 (DIN EN ISO 17637) regelt die zerstörungsfreie Sichtprüfung von Schweißverbindungen. Für die indirekte Sichtprüfung (Remote VT mit optischen Hilfsmitteln, Kameras, Endoskopen oder Drohnen) gelten spezifische Anforderungen:
Beleuchtung (§ 5.1): Mindestens 350 Lux auf der Prüffläche – empfohlen 500 Lux. Die Elios 3 erreicht mit 16.000 Lumen LED auf 1–2 m Abstand deutlich über 500 Lux – Norm erfüllt.
Auflösungsvermögen (§ 5.3): Detektierbare Fehler ab 0,5 mm bei Schweißnahtprüfung. Mit 4K-Kamera (3840 × 2160 Pixel) ist das bei einem Prüfabstand ≤ 1,5 m mit Standard-Optik gewährleistet. Für feinere Fehlerkategorien (Haarrisse) Abstand entsprechend verringern.
Prüfwinkel (§ 5.2): Beobachtungswinkel ≥ 30° zur Prüffläche. Mit geübter Flugtechnik konsistent einzuhalten; kritische Bereiche werden systematisch aus mehreren Winkeln beflogen.
Indirekte VT – Zulässigkeit (§ 4.3): ISO 17637 lässt optische Hilfsmittel, Kameras und vergleichbare Systeme ausdrücklich zu, sofern das geforderte Auflösungsvermögen nachgewiesen ist. Für die Elios 3 ist dieser Nachweis durch Kalibrierung an Referenz-Prüfkörpern dokumentierbar.
Personalqualifikation: VT-Prüfer müssen nach ISO 9712 (oder ASNT SNT-TC-1A) zertifiziert sein. Level 1: Durchführung unter Aufsicht. Level 2: selbstständige Prüfung, Bewertung und Bericht. Level 3: Erstellung von Prüfanweisungen und Schulung. Kopterflug liefert die Bilddaten; die Befundbewertung durch einen qualifizierten VT-Prüfer (Level 2/3) bleibt Aufgabe des Betreibers oder seiner Sachverständigen.
Prüfanweisung nach ISO 17637
Normkonforme VT erfordert eine schriftliche Prüfanweisung (WPS/WT). Sie dokumentiert Kamera-Typ, Auflösung, Beleuchtungsnachweis, Prüfabstand, Beobachtungswinkel und Akzeptanzkriterien (z.B. nach EN ISO 5817 für Schweißnähte).
Prüfbericht-Inhalte (Pflicht)
Prüfobjekt und Norm, Prüfumfang, eingesetzte Mittel mit Kalibriernachweis, Prüfergebnisse mit georeferenzierten Bildnachweisen, Fehlerbeschreibung und -lage, Bewertung nach Akzeptanzklasse, Prüfer-Qualifikation.
Abgrenzung: VT vs. UT/MT/PT
Sichtprüfung (VT) erkennt Oberflächenfehler. Innere Risse, Wandstärken und verdeckte Korrosion erfordern weiterhin Ultraschall (UT), Magnetpulver (MT) oder Eindringprüfung (PT). Die Drohne lokalisiert – Kontaktprüfungen folgen nur punktuell.
Anwendungsbereiche der VT-Drohneninspektion
Schweißnahtprüfung
Prüfung von Schweißverbindungen in Tanks, Kesseln, Rohrleitungen und Stahlkonstruktionen auf Risse, Poren, Bindefehler.
Korrosionsprüfung
Erkennung von Korrosionsschäden, Lochfraß, Flächenkorrosion an Innenflächen von Behältern und Anlagen.
Oberflächenfehler
Detektion von Rissen, Ausbrüchen, mechanischen Beschädigungen, Erosion und Verschleiß.
Beschichtungsprüfung
Beurteilung des Zustands von Beschichtungen, Auskleidungen und Dämmungen in Industrieanlagen.
Bauteilzustand
Zustandserfassung von Einbauten, Verankerungen, Halterungen und Strukturelementen.
Dokumentation
Lückenlose visuelle Dokumentation für Prüfberichte, Versicherungen und Behörden.
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Sichtprüfung per Drohne: Anlagenspezifische Hinweise
Tanks & Druckbehälter
Innenwandung, Schweißnähte, Boden, Schwimmdach, Stutzen – vollständige VT nach TRbF / API 653 / BetrSichV. 4K-Video als Befunddokumentation. Bei Druckbehältern nach DGRL: Sichtprüfung ist Pflichtbestandteil der wiederkehrenden Prüfung durch ZÜS.

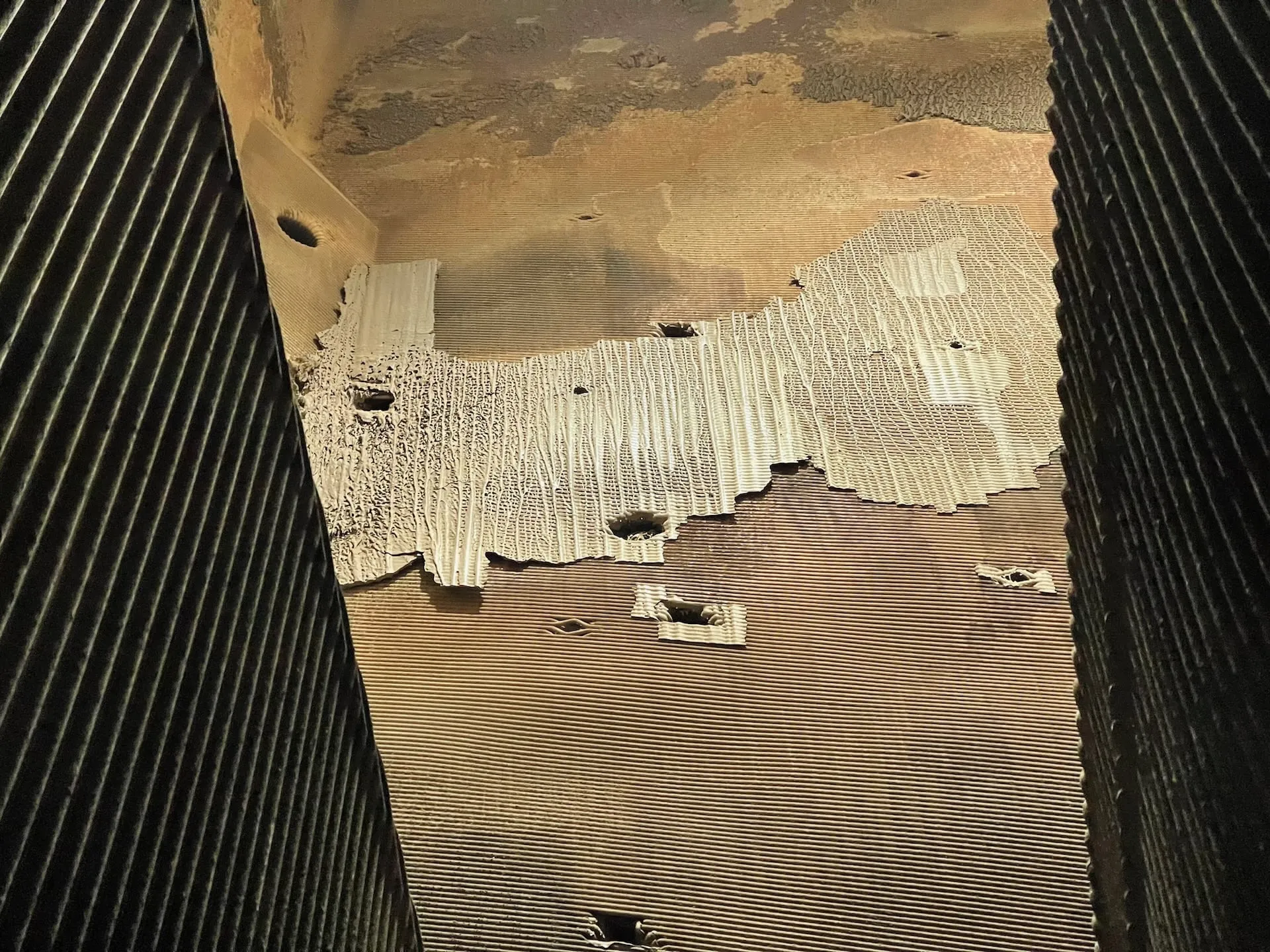

Kessel & Dampferzeuger
Rauchgasseitige Beläge, Korrosion, Rohrwandung, Trommelschweißnähte – VT nach EN 12952 / EN 12953 / TRD. Die Drohne fliegt den gesamten Feuerraum systematisch ab. Befundlokalisierung für gezielte UT-Nachprüfung. Kombination mit Thermografie für Wärmeverluste.
Schornsteine & Kamine
Ausmauerungsprüfung, Risserfassung, Ankerkorrosion – VT von innen ohne Kletterer. 50-m-Schornstein in 4–6 Stunden. Thermografie für Wärmedurchgang und Mauerwerksdefekte. Dokumentation für ZÜS oder Betreiber-Eigenüberwachung.
Silos & Confined Spaces
Zement-, Klinker-, Getreidesilos: Wandkorrosion, Rissbilder, Verankerungen. Nach DGUV 113-004 ist Personeneinstieg zu vermeiden wenn gleichwertige Prüfung möglich ist – Drohnen-VT erfüllt dieses Kriterium. Prüfergebnis ist BetrSichV-tauglich dokumentierbar.
Stahlkonstruktionen & Rohrbrücken
Außeninspektion (DJI M30T) und Inneninspektion (Elios 3) kombinierbar. Schweißnahtprüfung an Verbindungen, Korrosion an Trägern, Bolzenzustand. Dokumentation nach EN 1090 / DGUV-Richtlinien für Stahltragwerke.
Rohrleitungen & Kanäle
Kanalinspektionen, Prozessrohrleitungen, Kühlwasserkanäle – VT der Innenflächen auf Korrosion, Ablagerungen, Beschädigungen. Ergänzung zu klassischer Kamera-Kanalfahrt mit höherer Manövrierfähigkeit und Beleuchtungsqualität.
Grenzen und Kombinationen
Die Sichtprüfung mit Drohne ist eine Oberflächenprüfung. Innere Risse, Wandstärken und verdeckte Korrosion erfordern weiterhin Kontaktverfahren (UT, MT, PT). Die Stärke der Drohne: Sie lokalisiert kritische Stellen gezielt, sodass Kontaktprüfungen nur noch punktuell nötig sind.
Die Drohne lokalisiert kritische Stellen per VT – Kontaktprüfungen (UT, MT, PT) werden nur noch punktuell an den identifizierten Bereichen durchgeführt.
VT + Thermografie
Erkennung von Feuchtigkeitseinschlüssen, Hotspots und Isolationsfehlern durch radiometrische Wärmebildkamera.
VT + UT (Hybrid)
Dickenmessung und Materialprüfung per Ultraschall – die Drohne lokalisiert, der Prüfer misst gezielt.

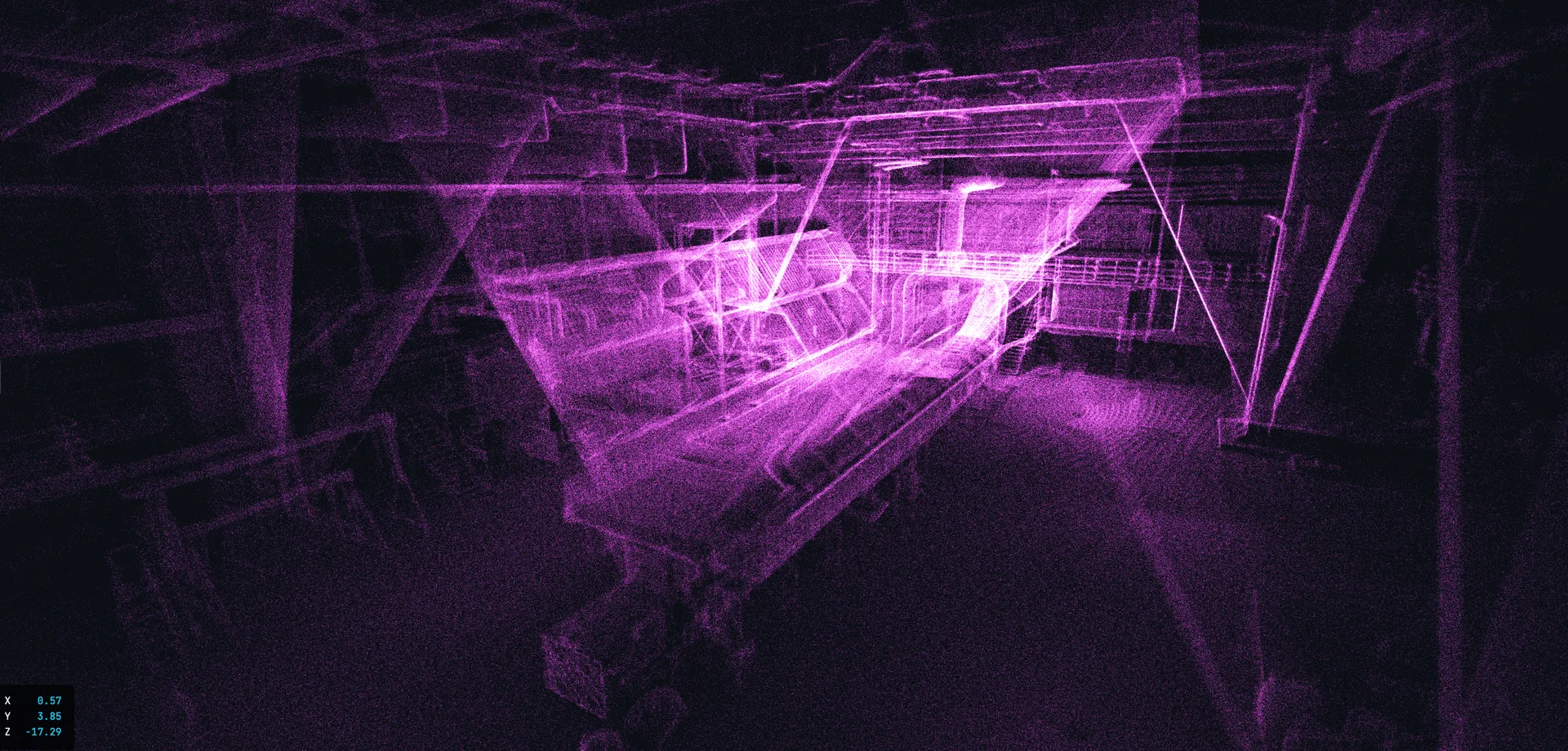

VT + LiDAR
3D-Vermessung und Deformationsanalyse mit präzisen Punktwolken für vollständige Zustandserfassung.
Ablauf einer VT-Drohneninspektion
Transparent, planbar, unkompliziert
Erstberatung
Wir analysieren Ihre Anforderungen und beraten Sie kostenfrei zu allen technischen und organisatorischen Fragen.
Terminplanung
Gemeinsam finden wir einen passenden Termin, der sich optimal in Ihren Betriebsablauf integriert.
Vor-Ort-Inspektion
Unsere Experten führen die Inspektion mit modernster Drohnentechnologie durch – professionell und zügig.
Auswertung & Bericht
Sie erhalten einen detaillierten Inspektionsbericht mit Bildern, Bewertung und systematischer Befundübersicht.
Der erste Schritt ist ein kurzes Gespräch
– rufen Sie uns an oder schreiben Sie uns.
Häufig gestellte Fragen zur Sichtprüfung VT mit Drohne
Was ist die Flyability ELIOS 3 und wofür wird sie eingesetzt?
Die Flyability ELIOS 3 ist eine der leistungsfähigsten kollisionsgeschützten Indoor-Drohnen für Confined Spaces – enge und gefährliche Räume wie Tanks, Kessel, Schächte, Schornsteine und Reaktoren. Sie ist vollständig kollisionssicher durch einen Carbon-Schutzkäfig, navigiert GPS-unabhängig per SLAM-Navigation (FlyAware™ Engine) und verfügt über 4K-Kamera, 16.000 Lumen LED und optional Thermografie + LiDAR. Mit 2025/2026-Upgrades: High-Capacity-Batterie (bis +50% Flugzeit), Tether-Option für unbegrenzte Flugzeit, Colorization für farbige 3D-Modelle und Smart Return-to-Home. Die ELIOS 3 ermöglicht Hybridinspektion – die Drohne übernimmt die Erstinspektion, der Mensch kommt nur noch dort zum Einsatz, wo Kontaktprüfung nötig ist.
Können Inspektionen ohne Personeneinstieg durchgeführt werden?
Ja, mit der Flyability ELIOS 3 inspizieren wir Tanks, Kessel, feuerfeste Auskleidungen, Industrieöfen, Schächte und andere Confined Spaces ohne Personeneinstieg. Die Drohne ist vollständig kollisionssicher durch einen Carbon-Schutzkäfig und übernimmt das Risiko – Ihre Mitarbeiter bleiben in Sicherheit. Keine DGUV-Befahrung, keine Rettungsketten, deutlich reduziertes Risiko für Ihr Personal.
Welche Bereiche können mit der ELIOS 3 inspiziert werden?
Die ELIOS 3 ist speziell für Confined Spaces entwickelt: Tanks & Behälter (Stahl, Beton, ohne Personeneinstieg), Kessel & Schornsteine (innen, nach Abkühlung <50°C), Feuerfeste Auskleidungen (Industrieöfen, Brennkammern), Reaktoren & Kolonnen (Chemie, Öl & Gas), Schächte & Kanäle (ab 50 cm Öffnung, Großprofile ≥150 cm Ø), Silos & Hochregallager, Bergbau (Stollen, Schächte, Post-Blast), Windkraftanlagen (Rotorblätter innen). Überall dort, wo Personeneinstieg gefährlich, aufwendig oder unmöglich ist.
Sind DGUV-Befahrungsmaßnahmen erforderlich?
In vielen Fällen entfallen durch den Einsatz der ELIOS 3 aufwendige DGUV-Befahrungsmaßnahmen (DGUV Regel 113-004), da kein Personeneinstieg erforderlich ist. Die Drohne übernimmt das Risiko – Ihr Personal bleibt in sicherer Entfernung. Freimessungen und Sicherheitsmaßnahmen sind dennoch erforderlich, aber deutlich reduziert. Wir klären die konkreten Anforderungen im Vorfeld mit Ihnen und den zuständigen Stellen.
Wie sicher ist die ELIOS 3 in engen Räumen?
Die ELIOS 3 ist speziell für enge und gefährliche Räume entwickelt: Kollisionsgeschützt durch Carbon-Käfigstruktur (kann Wände berühren, bei Flip autonome Umkehr), GPS-unabhängige SLAM-Navigation mit Real-time 3D-Livemap für präzise Positionierung, 16.000 Lumen LED für optimale Sicht in dunklen Bereichen, IP44-Schutz gegen Staub und Wasser (LiDAR Payload IP68), Smart Return-to-Home (seit 2025) für autonomen Rückflug bei Signalverlust. Die Drohne wurde in tausenden Inspektionen weltweit erprobt und gilt als Industriestandard für Confined Spaces.
Wird der Personeneinstieg durch die Drohneninspektion komplett überflüssig?
In vielen Fällen ja – insbesondere bei visueller Zustandserfassung, Thermografie und LiDAR-Vermessung. Für bestimmte Folgeschritte (z. B. Wanddickenmessung per Ultraschall oder Reparaturen) kann ein Einstieg weiterhin nötig sein. Unsere Daten ermöglichen es Ihren Prüfern, gezielt zu entscheiden, ob und wo ein Einstieg wirklich erforderlich ist – das reduziert Risiko und Aufwand erheblich.
