LiDAR & 3D-Scanning: Punktwolken aus Confined Spaces
- Wie die ELIOS 3 mit LiDAR zentimetergenaue 3D-Daten aus Tanks, Kesseln und Schächten liefert
Karsten Lehrke
6 Min. Lesezeit
9. Februar 2026
In diesem Artikel:
- LiDAR-Scanning in Confined Spaces: Das Problem – und die Lösung
- ELIOS 3 LiDAR: Technische Kerndaten
- Was kann man mit LiDAR-Punktwolken machen?
- Colorization: Farbige 3D-Modelle seit 2025
- LiDAR vs. Photogrammetrie: Was ist besser für Confined Spaces?
- Praxisbeispiele: LiDAR-Scanning mit der ELIOS 3
- Grenzen des drohnengestützten LiDAR-Scannings
- Häufige Fragen zu LiDAR & 3D-Scanning
LiDAR-Scanning in Confined Spaces: Das Problem – und die Lösung

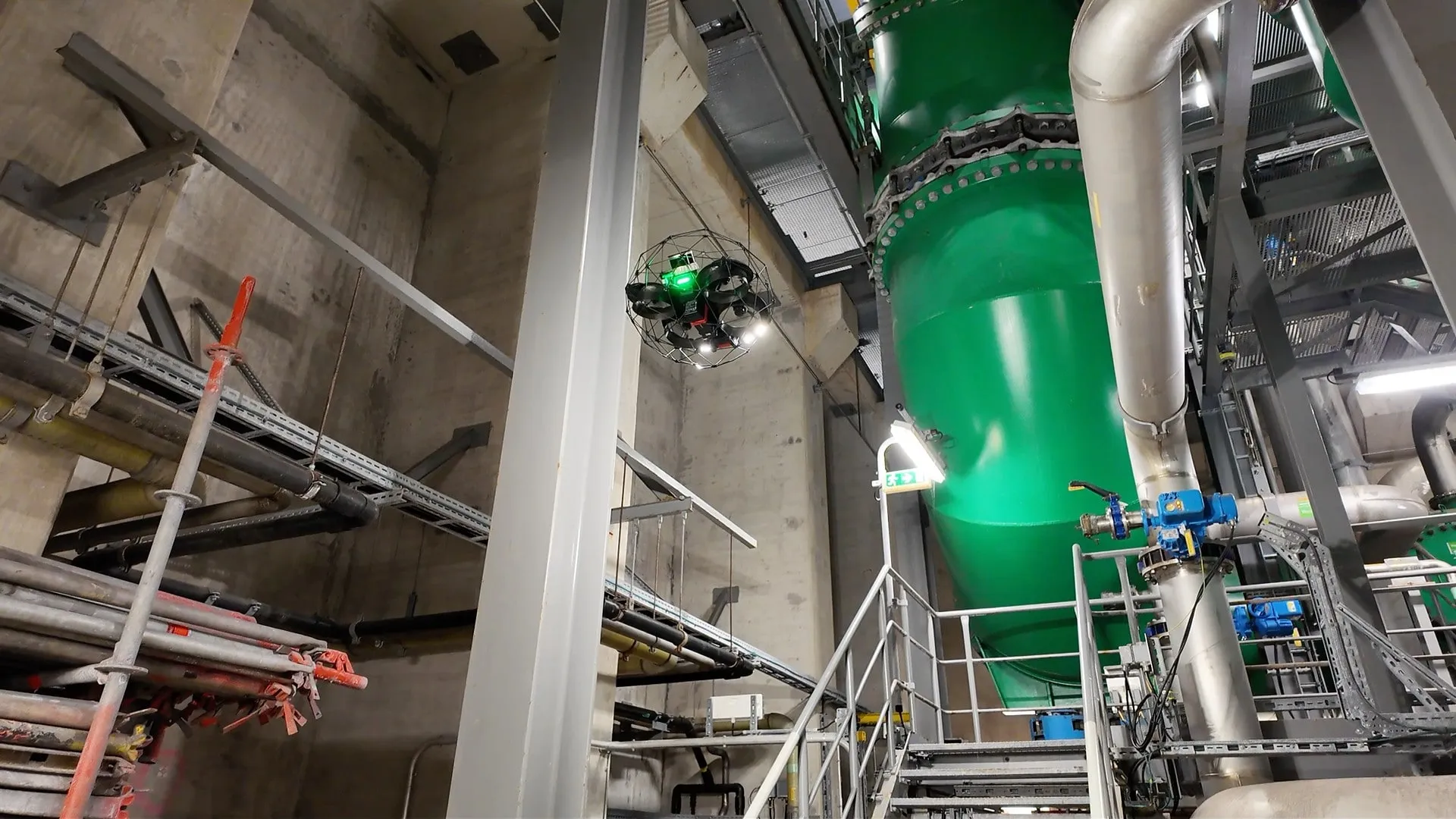

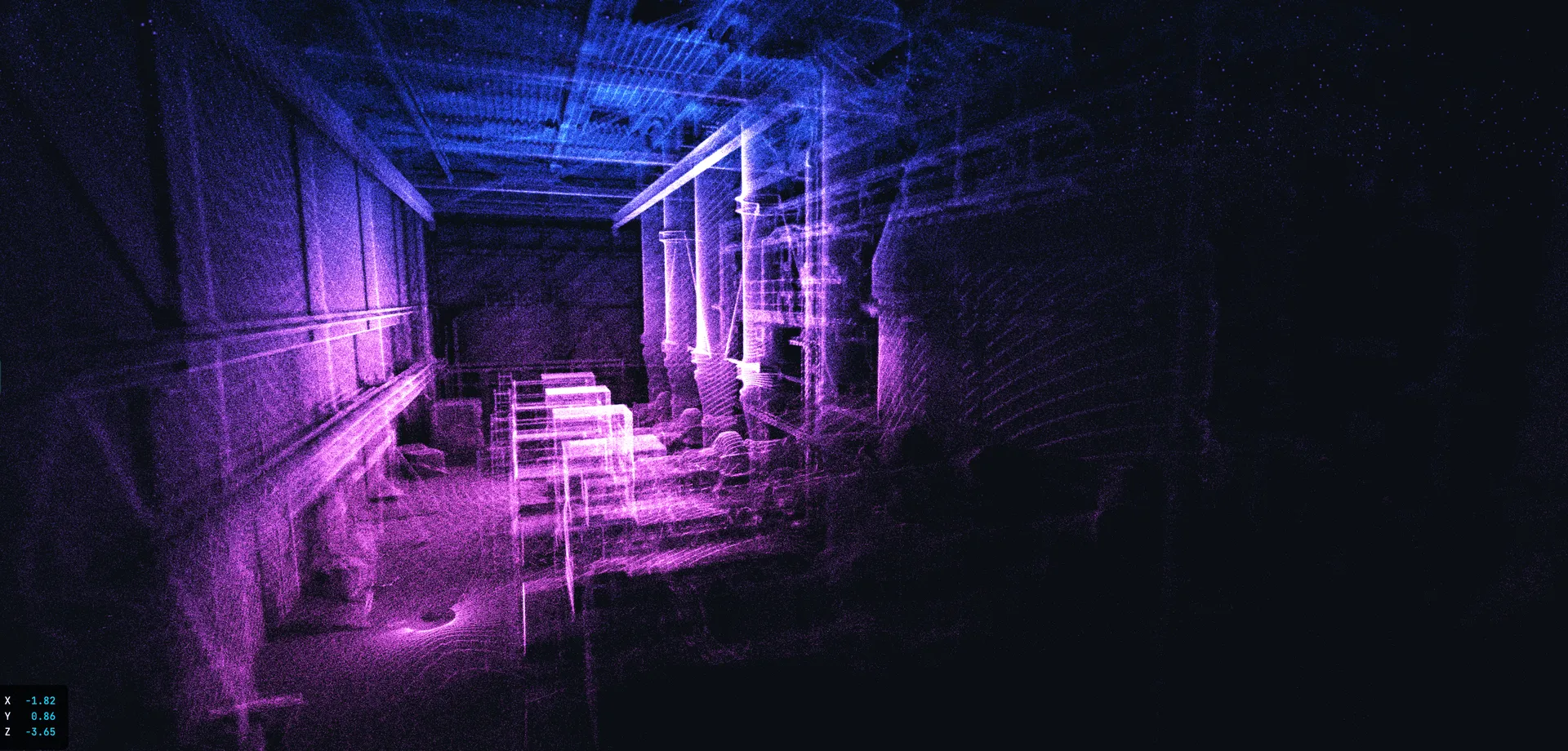

Die Flyability ELIOS 3 trägt einen Ouster OS0-128 Rev 6 LiDAR-Sensor direkt durch das Mannloch in den Behälter. Während sie fliegt, erzeugt sie in Echtzeit eine 3D-Punktwolke – ohne Gerüst, ohne Personeneinstieg, ohne GPS.
Das Ergebnis: Ein zentimetergenaues 3D-Modell Ihrer Anlage, das als Grundlage für Vermessung, Deformationsanalyse und digitale Zwillinge dient.
Digitale Zwillinge werden bereits in Anlagen in Wolfsburg, im Industriepark Höchst in Frankfurt und in Chemieparks in Leverkusen und Ludwigshafen erfolgreich eingesetzt.
Weiterführende Informationen von Flyability
- → LiDAR Technology – Flyability's LiDAR-Technologie im Detail
- → ELIOS 3 Surveying Payload – LiDAR-Vermessungs-Payload
- → LiDAR Accuracy Report – Genauigkeitsbericht der Drohnen-LiDAR-Vermessung
ELIOS 3 LiDAR: Technische Kerndaten
• Präzision: im Zentimeterbereich (1σ)
• Reichweite: bis 100 m
• Punkte pro Sekunde: 1,31 Mio.
• Kanäle: 128
• Schutzklasse: IP68 (wasserdicht, staubdicht)
SLAM-Algorithmus: FlyAware™ Engine
• GPS-unabhängige Navigation und Kartierung
• Echtzeit-3D-Livemap während des Flugs
• Computer Vision + LiDAR + NVIDIA-Prozessor
Output-Formate:
• .las / .e57 (CAD/BIM-kompatibel)
• .ply (Mesh)
• Colorized Point Cloud (seit 2025: automatische RGB-Texturierung)
Post-Processing: Flyability Cloud (Inspector 5) – Vermessung, Annotation, Reporting, Export
Was kann man mit LiDAR-Punktwolken machen?
Vermessung
Abstände, Winkel, Durchmesser, Wandstärken, Volumen – alles direkt in der 3D-Punktwolke messbar. Ohne physischen Zugang und ohne Maßband.
Deformationsanalyse
Vergleich von LiDAR-Scans zu verschiedenen Zeitpunkten: Wie stark hat sich der Tankboden gesenkt? Hat sich die Kesselwand verformt? Quantifizierbare Aussagen statt subjektiver Einschätzung.
Digitaler Zwilling
Die Punktwolke ist die Basis für einen vollständigen digitalen Zwilling der Anlage. Importierbar in CAD-Systeme (AutoCAD, Revit, BIM 360) für Planung und Instandhaltung.
Schadensfortschrittskontrolle
Wiederholbare Flugpfade + LiDAR ermöglichen Vergleichsinspektionen über Jahre. Wie schnell schreitet die Korrosion fort? Wo verändert sich die Geometrie?
As-Built-Dokumentation
Für Anlagen ohne aktuelle Bestandspläne: Die LiDAR-Punktwolke liefert einen vollständigen As-Built-Scan – auch von Bereichen, die sonst nicht zugänglich sind.
Colorization: Farbige 3D-Modelle seit 2025
Intuitive Befundung
Korrosion, Verfärbungen, Ablagerungen sind in der farbigen Punktwolke direkt sichtbar – kein Umschalten zwischen Datenquellen nötig.
Bessere Kommunikation
Farbige 3D-Modelle sind für Nicht-Techniker verständlicher als reine Graupunktwolken. Ideal für Entscheidungsvorlagen und Schulungen.
Geometrie + Optik kombiniert
Geometriedaten (LiDAR) und visuelle Daten (4K) in einem Modell – für Schadensdokumentation, Reporting und Instandhaltungsplanung.
LiDAR vs. Photogrammetrie: Was ist besser für Confined Spaces?
• Dunkelheit (selbst mit Beleuchtung: Schatten, Reflexionen)
• Gleichförmige Oberflächen (blanke Tankwände)
• Engstellen (zu wenig Überlappung der Bilder)
LiDAR ist überlegen bei:
• Dunkelheit (LiDAR braucht kein Licht, funktioniert aktiv)
• Gleichförmigen Oberflächen (misst Entfernung, nicht Textur)
• Großen Volumina (100 m Reichweite)
• Präziser Vermessung (im Zentimeterbereich statt cm-Bereich)
• Echtzeit-Navigation (SLAM)
LiDAR vs. Photogrammetrie im Vergleich:
| Kriterium | LiDAR (ELIOS 3) | Photogrammetrie |
|---|---|---|
| Funktioniert bei Dunkelheit | ✅ | ❌ (braucht Licht) |
| Gleichförmige Oberflächen | ✅ (misst Entfernung) | ❌ (braucht Textur) |
| Große Volumina (>50 m) | ✅ (100 m Reichweite) | ⚠️ Begrenzt |
| Präzision | im Zentimeterbereich | cm-Bereich |
| Echtzeit-Navigation (SLAM) | ✅ | ❌ |
| Farbige 3D-Modelle | ✅ (Colorization) | ✅ (nativ farbig) |
| Staub/Dampf | ⚠️ Reduzierte Reichweite | ❌ (Bildartefakte) |
| Confined Space Eignung | ✅ Überlegen | ❌ Problematisch |
Für Confined Spaces ist LiDAR die überlegene Technologie. Photogrammetrie kann ergänzend genutzt werden – aber die Basis ist LiDAR.
Praxisbeispiele: LiDAR-Scanning mit der ELIOS 3
Tank-Vermessung
LiDAR-Scan eines 10.000 m³-Lagertanks durch DN 600-Mannloch. Ergebnis: Vollständige 3D-Punktwolke. Deformationsanalyse zeigt Tankbodenabsenkung von 12 mm im Vergleich zum Vorjahr.
Kessel As-Built
Wasserrohrkessel ohne aktuelle Bestandspläne. LiDAR-Scan erfasst Rohrführungen, Einbauten, Prallbleche – liefert CAD-kompatiblen As-Built-Plan für Instandhaltungsplanung.
Schornstein-Geometrie
80 m Industrieschornstein, Innenvermessung der Ausmauerung. LiDAR zeigt Abweichungen von der Soll-Geometrie und lokalisiert Verschleiß an der Feuerfest-Auskleidung.
Silo-Volumen
Bestimmung des Restvolumens in einem teilgefüllten Zement-Silo. LiDAR misst die Oberfläche des Schüttguts und berechnet das verbleibende Volumen.
Grenzen des drohnengestützten LiDAR-Scannings
Keine Wanddicke
LiDAR misst die Oberfläche, nicht die Materialstärke. Für Wanddickenmessung ist UT (Ultraschall) erforderlich – auch das bietet die ELIOS 3 als optionalen Payload.
Reflektierende Oberflächen
Stark reflektierende Oberflächen (hochglanzpolierter Edelstahl, Wasser) können LiDAR-Messfehler verursachen.
Staub und Dampf
Dichter Staub oder Dampf streut die Laserpulse und reduziert Reichweite und Genauigkeit. Die ELIOS 3 hat einen Dustproof-Modus, aber bei extremer Staubbelastung sind Einschränkungen möglich.
Post-Processing erforderlich
Die Rohdaten müssen in der Flyability Cloud verarbeitet werden. Die Auswertung (Colorization, Vermessung, Reporting) erfordert Zeit und Expertise.
Große Dateien
Hochauflösende Punktwolken erzeugen Dateien im GB-Bereich. Leistungsfähige Hardware für die Visualisierung ist empfehlenswert.
Häufige Fragen zu LiDAR & 3D-Scanning
Wie genau ist die LiDAR-Vermessung der ELIOS 3?
Die Punktpräzision beträgt im Zentimeterbereich (1σ). Für industrielle Vermessung und Deformationsanalyse ist das in den meisten Fällen ausreichend. Für Sub-Zentimetergenauigkeit wäre ein terrestrischer Scanner nötig – der aber oft nicht in Confined Spaces gebracht werden kann.
Kann ich die Punktwolke in mein CAD-System importieren?
Ja. Die ELIOS 3 liefert .las und .e57-Formate, die in gängige CAD-Systeme (AutoCAD, Revit, BIM 360, CloudCompare, FARO SCENE u.a.) importiert werden können.
Wie lange dauert ein LiDAR-Scan mit der Drohne?
Das hängt von Größe und Komplexität des Raums ab. Die Flugzeit variiert je nach Anlagengröße und Sensorumfang. Das Post-Processing (Colorization, Vermessung) kommt danach – je nach Anforderung unterschiedlich lang. Sprechen Sie uns an für eine Einschätzung Ihres konkreten Falls.
Ersetzt der Drohnen-LiDAR-Scan einen terrestrischen 3D-Scan?
In Confined Spaces: In vielen Fällen ja, weil ein terrestrischer Scanner dort gar nicht positioniert werden kann. In frei zugänglichen Bereichen bieten terrestrische Scanner höhere Genauigkeit (sub-mm). Die ideale Lösung ist oft die Kombination: Drohne für Innenräume, terrestrischer Scanner für zugängliche Bereiche.
