Die 7 häufigsten Betonschäden und wie man sie frühzeitig erkennt
- Von Rissbildung bis Karbonatisierung – moderne Inspektionsmethoden für sichere Bauwerke
Christian Engelke
16 Min. Lesezeit
17. März 2026
In diesem Artikel:
- Einführung: Warum Betoninspektion in Industrieanlagen unverzichtbar ist
- Die 7 häufigsten Betonschäden im Überblick
- Moderne Inspektionsmethoden: Drohnen und Sensortechnologie
- Präventive Instandhaltung: Ein Muss für Anlagenbetreiber
- Fazit: Sichere Betonbauwerke durch moderne Inspektionsmethoden
- Häufig gestellte Fragen zur Betoninspektion mit Drohnen

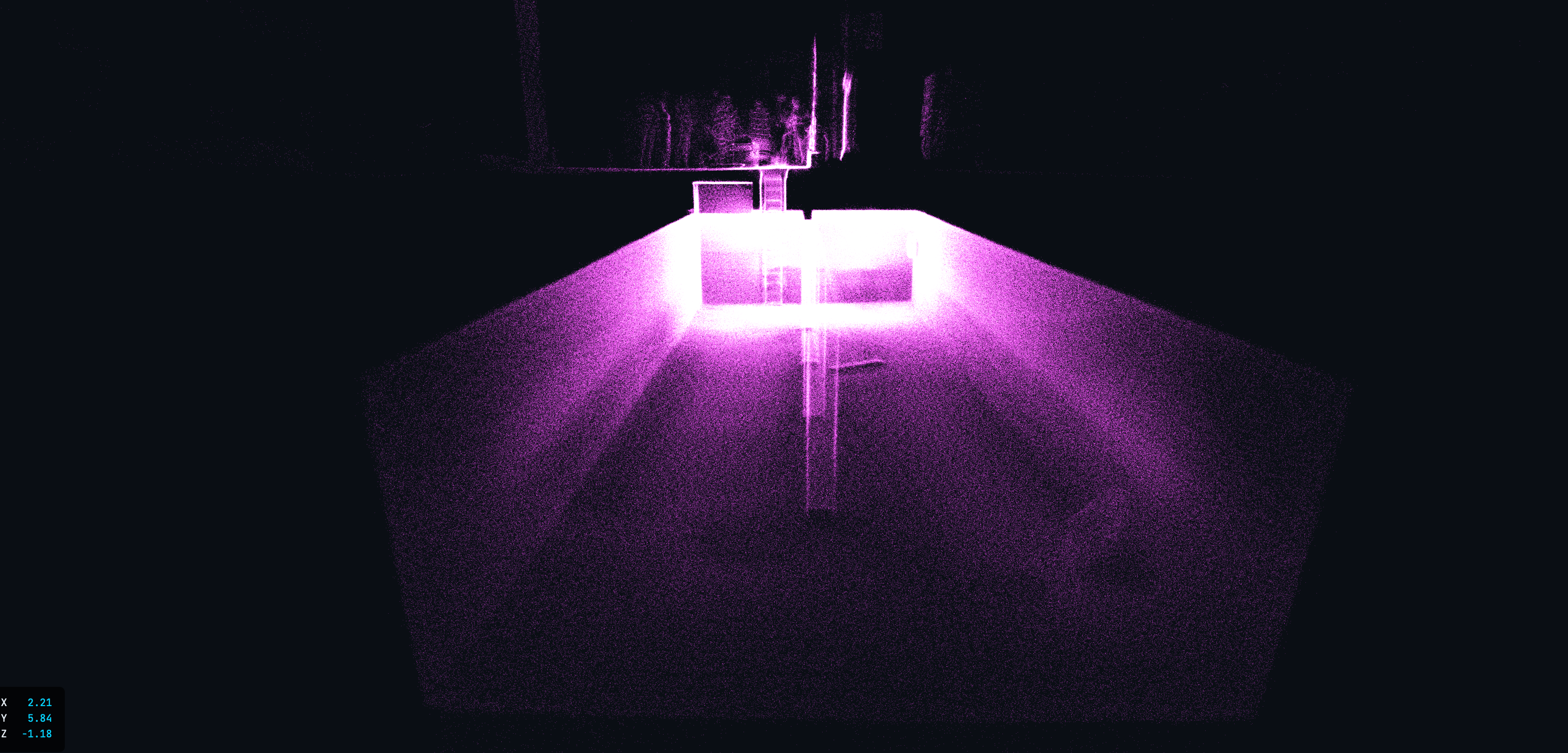

LiDAR-3D-Scan eines Regenrückhaltebeckens – Betonzustand zentimetergenau dokumentiert
Einführung: Warum Betoninspektion in Industrieanlagen unverzichtbar ist
Beton bildet die Grundlage vieler industrieller Bauwerke – von Stützpfeilern über Fundamente bis zu Schornsteinen und Silos. Besonders in der Schwerindustrie und Energieerzeugung sind Betonbauwerke hohen Belastungen ausgesetzt.
Die Herausforderung: Viele Schäden bleiben lange unsichtbar und beeinträchtigen Tragfähigkeit und Lebensdauer. Moderne Drohnen mit 4K-Kameras, Thermografie und LiDAR erkennen diese Schäden frühzeitig – ohne Gerüstbau und mit bis zu 80% Kostenersparnis.
Unsere Expertise seit 2017: Mit moderner Drohnentechnologie inspizieren wir Betonbauwerke deutschlandweit.
Regelmäßige Betoninspektion mit Drohnen erkennt alle 7 Schadensarten frühzeitig und ohne Gerüstbau – bevor sie sicherheitskritisch werden.
Rissbildung
Biege-, Schub- und Torsionsrisse durch mechanische Belastungen und Überbeanspruchung.
Abplatzungen
Oberflächenschäden durch Frost-Tau, mechanische Einwirkung und Bewehrungskorrosion.
Karbonatisierung & Chlorid
Chemische Angriffe durch CO₂ und Salze gefährden den Bewehrungsschutz.
Frost, Sulfat & Biologie
Witterung, sulfathaltige Wässer und biologischer Bewuchs beschädigen das Betongefüge.
Die 7 häufigsten Betonschäden im Überblick
Jede Schadensart erfordert spezifische Inspektionsmethoden – Drohnen mit 4K-Kameras, Thermografie und LiDAR decken das gesamte Spektrum ab.
Rissbildung durch mechanische Belastungen
Flyability Elios 3 / DJI M30T (4K-Zoom)Biege-, Schub- und Torsionsrisse entstehen durch überschrittene Festigkeitsgrenzen. Beton hat nur ~10% der Druckfestigkeit als Zugfestigkeit. Risse lassen Feuchtigkeit und Schadstoffe eindringen und fördern Bewehrungskorrosion.
- Biegerisse (senkrecht, Feldmitte von Platten/Balken)
- Schubrisse (45° diagonal, Auflagernähe)
- Torsionsrisse (schraubenförmig umlaufend)
- Rissbreiten: Innen max. 0,3 mm, Außen max. 0,2 mm, Wasserbau max. 0,1 mm
Abplatzungen an Kanten und Oberflächen
Flyability Elios 3 / DJI M30T (4K + Thermografie)Oberflächenschäden durch Frost-Tau-Zyklen, mechanische Einwirkung oder Bewehrungskorrosion. Freiliegende Bewehrung beschleunigt die Korrosion dramatisch. Unterschieden werden flache (<5 mm), mittlere (5-20 mm) und tiefe (>20 mm) Abplatzungen.
- Kantenabplatzungen an exponierten Ecken
- Oberflächenablösungen mit freiliegender Bewehrung
- Nesterbildung und Zuschlagskornfreilegung
- Korrosionsbedingte Sprengwirkung (Rostdruck)
Karbonatisierung – Verlust des Korrosionsschutzes
Flyability Elios 3 / DJI M30T (Thermografie)CO₂ reagiert mit Beton und senkt den pH-Wert von ~13 auf unter 9 – die Passivschicht der Bewehrung wird zerstört. Die Karbonatisierungsfront schreitet mit √t voran. Der Prozess ist visuell unsichtbar, aber Thermografie erkennt erhöhte Feuchtigkeit als Indikator.
- Karbonatisierungsfront (Tiefe nimmt mit √t zu)
- Depassivierung der Bewehrung bei pH < 9
- Feuchtebereiche als Indikator für fortschreitende Karbonatisierung
- Folgekorrosion: Flächen-, Lochfraß- und Spaltkorrosion
Chloridangriff und Lochfraßkorrosion
Flyability Elios 3 / DJI M30T (4K + Thermografie)Chloride aus Taumitteln, Meerwasser oder Industrieatmosphäre dringen in den Beton ein und verursachen lokale Lochfraßkorrosion. Besonders kritisch bei Parkhäusern, Brücken und Küstenbauwerken. Querschnittsverlust der Bewehrung kann schlagartig zu Versagen führen.
- Rostfahnen und Längsrisse entlang der Bewehrung
- Lochfraßkorrosion (lokale Passivschicht-Zerstörung)
- Chloridprofile in der Betondeckung
- 4 Phasen: Initiierung → Propagation → Schädigung → Versagen
Frost-Tau-Schäden
Flyability Elios 3 / DJI M30T (4K + Thermografie)Wasser in den Betonporen gefriert mit ~9% Volumenvergrößerung und erzeugt Sprengdruck. Tausalze verstärken den Effekt durch osmotischen Druck und Salzanreicherung. Betrifft besonders freistehende Bauwerke und ungeschützte Außenflächen.
- Abwitterung und Freilegung der Zuschläge
- Schalenförmige Ablösungen und Absanden
- Netzrissbildung und Gefügeauflockerung
- Innere Gefügeschäden durch Mikroeislinsen
Sulfatangriff und innere Sprengung
Flyability Elios 3 / DJI M30T (4K + LiDAR)Sulfate aus Grundwasser, Industrieabwässern oder Böden reagieren mit dem Beton zu Ettringit – mit bis zu 160% Volumenzunahme. Der entstehende Kristallisationsdruck sprengt das Betongefüge von innen. Häufig in Abwasserbauwerken und Industrieanlagen.
- Ettringitbildung (bis 160% Volumenvergrößerung)
- Netzartige Oberflächenrisse
- Weiße Ausblühungen (Kristallablagerungen)
- Treiberscheinungen und Verformungen
Biologische Schäden durch Algen und Moos
Flyability Elios 3 / DJI M30T (4K)Feuchte, schattige Betonoberflächen werden von Algen, Moosen und Flechten besiedelt. Deren Wurzeln dringen in Poren ein, organische Säuren senken den pH-Wert und die erhöhte Feuchtigkeitsbelastung verstärkt Frost-Tau-Schäden und Karbonatisierung.
- Grüne bis schwarze Beläge auf Oberflächen
- Wurzelwachstum in Poren und Rissen
- Erhöhte Feuchtebelastung durch Bewuchs
- Folgeschäden: beschleunigte Karbonatisierung und Frost
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Moderne Inspektionsmethoden: Drohnen und Sensortechnologie
Moderne Drohnen erleichtern die Überwachung von Betonbauwerken erheblich. Mit der Flyability Elios 3 inspizieren wir Innenbereiche von Silos, Schornsteinen und Sonderbauwerken – GPS-unabhängig und kollisionssicher. Für Außeninspektionen nutzen wir die DJI M30T mit 200x Zoom und Thermografie.
Flyability Elios 3 Inneninspektion
Kollisionssichere Indoor-Drohne mit 4K-Kamera, Thermografie und LiDAR – für Silos, Schornsteine, Tanks und Hohlräume.
DJI M30T Außeninspektion
200x Hybrid-Zoom, radiometrische Infrarotkamera, IP55-Schutz – für Fassaden, Brücken und Kühltürme.
Thermografie
Erkennung von Feuchtigkeit, Delaminationen und Temperaturanomalien – berührungslos und ohne Demontage.

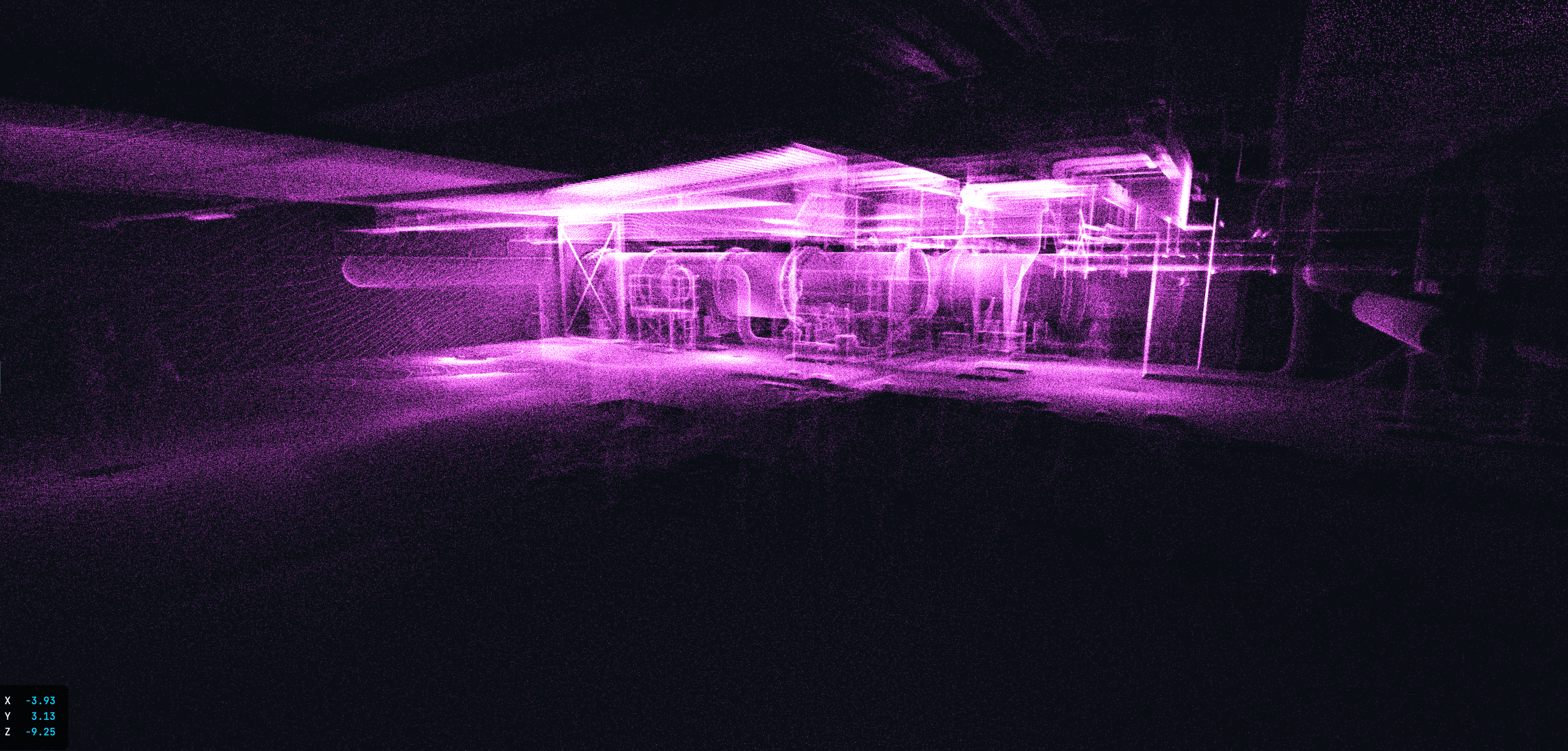

LiDAR-3D-Scanning
Präzise 3D-Modelle für Deformationsanalyse, Volumenmessungen und Vergleichsinspektionen über Jahre.
Präventive Instandhaltung: Ein Muss für Anlagenbetreiber
Eine präventive Wartungsstrategie minimiert Kosten, erhöht die Betriebssicherheit und vermeidet ungeplante Ausfallzeiten. Drohneninspektionen machen häufigere Kontrollen wirtschaftlich möglich.
Empfohlene Inspektionsintervalle:
• Parkhäuser / Küstenbauwerke: Jährlich (Chloride, Frost-Tau)
• Brücken: Alle 2-3 Jahre (Verkehrsbelastung)
• Industrieanlagen: Alle 1-2 Jahre (je nach Medienbelastung)
• Büro- / Wohngebäude: Alle 5-10 Jahre
Wirtschaftliche Betrachtung:
Kosten präventiver Wartung:
• Regelmäßige Inspektionen: 5.000-15.000 EUR/Jahr
• Kleine Reparaturen: 10.000-30.000 EUR/Jahr
• Präventive Beschichtungen: 20.000-50.000 EUR (alle 10 Jahre)
Kosten reaktiver Instandsetzung:
• Notfallreparaturen: 50.000-200.000 EUR
• Großinstandsetzung: 200.000-1.000.000 EUR
• Produktionsausfälle: 50.000-500.000 EUR/Tag
ROI: 1 EUR präventiv spart 5-10 EUR reaktiv – Amortisation oft nach 2-3 Jahren.
1 EUR in präventive Wartung spart 5 bis 10 EUR in reaktiver Instandsetzung – Drohneninspektionen machen häufigere Kontrollen wirtschaftlich möglich.
Fazit: Sichere Betonbauwerke durch moderne Inspektionsmethoden
Beton ist ein robuster Baustoff, jedoch anfällig für Schäden, die Tragfähigkeit und Lebensdauer beeinträchtigen. Mit der Flyability Elios 3 inspizieren wir auch schwer zugängliche Sonderbauwerke von innen – Silos, Schornsteine, Kühltürme, Regenrückhaltebecken und andere Hohlräume, die mit herkömmlichen Methoden nur unter hohem Aufwand oder gar nicht erreichbar sind. Für Außeninspektionen kommt die DJI M30T mit 200x Zoom und Thermografie zum Einsatz.
Unsere Expertise seit 2017: Wir inspizieren Betonbauwerke deutschlandweit – von Brücken über Schornsteine bis zu Industriegebäuden.
Betonschäden im Überblick:
| Schadensart | Ursache | Sichtbare Anzeichen | Drohnenerkennung | Bewehrung gefährdet? |
|---|---|---|---|---|
| Rissbildung | Mechanisch / Schwinden | Risse (senkrecht/diagonal) | 4K (ab 0,2 mm) | ⚠️ Indirekt |
| Abplatzungen | Frost / Korrosion | Freiliegende Bewehrung | 4K + Thermo | ✅ Direkt |
| Karbonatisierung | CO₂-Einwirkung | Keine (unsichtbar!) | Thermo (Feuchtigkeit) | ✅ Depassivierung |
| Chloridangriff | Salze / Tausalz | Rostfahnen, Längsrisse | 4K + Thermo | ✅ Lochfraß |
| Frost-Tau-Schäden | Frostzyklen | Absanden, Netzrisse | 4K + Thermo | ⚠️ Indirekt |
| Sulfatangriff | Sulfate im Boden/Wasser | Netzrisse, Ausblühungen | 4K + LiDAR | ⚠️ Indirekt |
| Biologische Schäden | Algen, Moos, Wurzeln | Grüne/schwarze Beläge | 4K | ❌ Selten |
Unsere Einsatzstandorte
An diesen Standorten in Deutschland setzen wir Drohneninspektionen in den relevanten Branchen ein — vor Ort und mit lokaler Einsatzplanung.
Kanalisation & Infrastruktur
Häufig gestellte Fragen zur Betoninspektion mit Drohnen
Warum ist eine Drohneninspektion für Betonbauwerke effizienter als herkömmliche Methoden?
Drohnen ermöglichen die schnelle Erfassung schwer zugänglicher Betonflächen, wie hochgelegene Brückenbereiche oder Betonfassaden: Kein Gerüstbau erforderlich (60-80% Kostenersparnis), 60-80% schneller als traditionelle Methoden, kein Höhenrisiko für Inspektoren, hochauflösende 4K-6K-Dokumentation, Thermografie für versteckte Schäden (Feuchtigkeit, Delaminationen). Dadurch werden Inspektionen schneller durchgeführt, was Stillstandszeiten und Arbeitskosten reduziert.
Wie trägt eine Drohneninspektion zur Sicherheit der Inspekteure bei Betonbauwerken bei?
Drohnen eliminieren Personenrisiken bei der Betoninspektion: Kein Höhenarbeitsrisiko (Brücken, Schornsteine oft 20-50m Höhe), kein Gerüstbau mit Absturzgefahr, keine gefährlichen Zugänge zu Bauwerken, kein Wetter-Risiko für Kletterer. Das Inspektionsteam bleibt am Boden in sicherer Umgebung, während die Drohne hochauflösende Daten erfasst. Bei traditionellen Methoden sind Höhenarbeiten die häufigste Unfallursache.
Sind Drohneninspektionen präzise genug für die Erkennung von Betonschäden?
Ja – moderne Drohnen übertreffen oft das menschliche Auge: 4K-6K-Kameras mit bis zu 200x Zoom (M30T) erkennen Risse ab ca. 0,2-0,5 mm, radiometrische Thermografie erkennt Feuchtigkeit und Delaminationen, die visuell unsichtbar sind, wiederholbare Aufnahmen aus exakt derselben Position ermöglichen präzise Vergleiche. Limitation: Nur oberflächennahe Schäden erkennbar, für tiefergehende Analysen ergänzende ZfP-Methoden (Ultraschall, Radar) erforderlich.
Welche Betonbauwerke eignen sich besonders gut für Drohneninspektionen?
Besonders geeignet sind Bauwerke mit schwer zugänglichen Bereichen: Brücken (Pfeiler, Überbauten, Lager), Schornsteine (außen), Kühltürme (innen und außen), Silos (außen), Industriegebäude (Fassaden, Dächer), Parkhäuser (Decken), Tunnel (Gewölbe). Überall wo Gerüstbau, Kräne oder Höhenarbeiter traditionell erforderlich wären, bieten Drohnen erhebliche Vorteile in Sicherheit, Kosten und Zeit.
Wie helfen Drohnen bei der frühzeitigen Erkennung von Betonschäden?
Drohnen ermöglichen häufigere Inspektionen (da kostengünstiger): Regelmäßige Inspektionen (jährlich statt alle 5 Jahre) ermöglichen Früherkennung, Thermografie erkennt Feuchtigkeit bevor sichtbare Schäden auftreten, Trendanalyse durch wiederholbare Aufnahmen zeigt Schadensentwicklung, 3D-Modelle dokumentieren Verformungen messbar über Jahre. Früherkennung = günstige Reparaturen statt teurer Großinstandsetzung (Faktor 5-10 Kostenersparnis).
Kann eine Drohneninspektion strukturelle Schwachstellen in Betonbauwerken aufzeigen?
Ja, indirekt durch visuelle Indikatoren: Rissbilder (Biegerisse, Schubrisse, Torsionsrisse) geben Hinweise auf Belastungsart, Abplatzungen deuten auf Bewehrungskorrosion hin, Thermografie zeigt Feuchtigkeit (Vorläufer vieler Schäden), 3D-Scans dokumentieren Verformungen und Durchbiegungen. Limitation: Drohne ersetzt keine statische Berechnung, aber liefert Daten für fundierte Bewertung durch Statiker.
Wie unterstützen Drohnen Inspektionen bei der Schadensdokumentation und Nachverfolgung?
Umfassende digitale Dokumentation: 4K-Videos der gesamten Inspektion archiviert, hochauflösende Fotos mit GPS-Koordinaten, Thermografie-Aufnahmen zeigen Entwicklung über Jahre, 3D-Modelle ermöglichen präzise Vergleiche, georeferenzierte Schadenskarten, alle Rohdaten für eigene Auswertung. Diese Dokumentation erfüllt Anforderungen nach BetrSichV, DIN 1076 (Brückeninspektion), ermöglicht Trendanalysen und dient als Grundlage für Wartungsplanung.
Eignen sich Drohnen für die Inspektion großer Betonflächen wie Tunnel oder Parkhäuser?
Ja, mit Einschränkungen: Tunnel: Möglich mit speziellen Indoor-Drohnen, GPS-unabhängige Navigation erforderlich, gute Beleuchtung notwendig. Parkhäuser: Ideal für Deckeninspektionen (Bewehrungskorrosion, Abplatzungen), schnelle großflächige Abdeckung, Thermografie für Chlorid-induzierte Korrosion. Vorteil: Große Flächen schnell gescreent, Detailinspektion nur an auffälligen Stellen = Hybridinspektion mit 60-80% Zeitersparnis.
Können Drohneninspektionen dabei helfen, Frost-Tau-Schäden oder Oberflächenschäden an Beton frühzeitig zu erkennen?
Ja, durch visuelle und thermografische Erfassung: Visuelle Inspektion erkennt: Abwitterung, Abplatzungen, Oberflächenrisse, freiliegende Zuschläge. Thermografie erkennt: Feuchtigkeit (Vorläufer von Frost-Tau-Schäden), Delaminationen (Hohlräume unter Oberfläche), unterschiedliche Trocknungsraten. Früherkennung ermöglicht günstige präventive Maßnahmen (Imprägnierung, Beschichtung) statt teurer Reparaturen nach Schadenseintritt.
Sind Drohneninspektionen eine kosteneffiziente Wahl für Betreiber von Betonbauwerken?
Ja – erhebliche Kostenersparnis: 60-80% günstiger als traditionelle Methoden mit Gerüstbau, kein Gerüstbau (oft 20.000-100.000 EUR gespart), minimale Stillstandszeiten, geringer Personalaufwand (2 Inspektoren statt 5-15). Häufigere Inspektionen möglich = Früherkennung = Vermeidung teurer Großinstandsetzungen. Beispiel: Brücke traditionell 80.000 EUR, mit Drohne 15.000 EUR = 65.000 EUR gespart (81%). Amortisation oft nach 2-3 Inspektionen.
