7 Fakten über Materialermüdung und warum frühzeitige Inspektionen entscheidend sind
- Ermüdungsbrüche erkennen bevor sie zu Ausfällen führen – mit ZfP und Drohneninspektionen
Christian Engelke
13 Min. Lesezeit
17. März 2026
In diesem Artikel:
- Materialermüdung: Die unsichtbare Gefahr in Industrieanlagen
- 7 Fakten über Materialermüdung
- Fakt 6: Zerstörungsfreie Prüfungen sind der Schlüssel zur frühzeitigen Erkennung
- Fazit: Frühzeitige Inspektion verhindert katastrophale Ausfälle
- Häufig gestellte Fragen zu Materialermüdung und Drohneninspektionen
Ermüdungsriss an einer metallischen Oberfläche – mit Rastlinien als typisches Schadensbild
Materialermüdung: Die unsichtbare Gefahr in Industrieanlagen
Materialermüdung schwächt Maschinen und Strukturen unbemerkt: Zyklische Belastungen erzeugen Mikrorisse, die ohne regelmäßige Inspektion zu plötzlichem Versagen führen. Zerstörungsfreie Prüfungen (ZfP) und Drohneninspektionen mit der Flyability Elios 3 erkennen diese Schäden frühzeitig – auch in schwer zugänglichen Bereichen wie Kesseln, Reaktoren und Schächten.
Unsere Expertise seit 2017: Hunderte Anlagen auf Materialermüdung untersucht. Frühzeitige Erkennung ist der Schlüssel zur Vermeidung ungeplanter Ausfälle.
Über 70% aller strukturellen Ausfälle in der Industrie sind Ermüdungsbrüche – die meisten wären durch frühzeitige Inspektionen vermeidbar.
7 Fakten über Materialermüdung
Von der Entstehung über die Erkennung bis zur Prävention – was Anlagenbetreiber wissen müssen.
Zyklische Belastungen unterhalb der Festigkeitsgrenze
Flyability Elios 3 (Sichtprüfung VT)Materialermüdung entsteht durch wiederholte Belastungen unterhalb der Streckgrenze. Mikrorisse wachsen mit jedem Lastwechsel – ohne sichtbare Verformung. Der Bruch kommt scheinbar ohne Vorwarnung.
- Mikrorissbildung in der Materialstruktur
- Sukzessives Risswachstum bei jedem Lastwechsel
- Keine plastische Verformung als Vorwarnung
- Plötzliches katastrophales Versagen bei kritischer Rissgröße
Über 70% aller strukturellen Ausfälle sind Ermüdungsbrüche
Flyability Elios 3 / DJI M30TMehr als 70% der strukturellen Versagen in Maschinen und Bauteilen gehen auf Ermüdungsbrüche zurück. Sie entstehen unter Bedingungen, die im Normalbetrieb als unkritisch gelten – frühzeitige Detektion ist entscheidend.
- Rotierende Maschinenbauteile (Wellen, Getriebe, Lager)
- Kraftwerkskomponenten (Turbinen, Rohrleitungen, Kessel)
- Reaktoren und Druckbehälter unter Temperaturzyklen
- Ungeplante Ausfälle kosten Milliarden EUR jährlich
Rastlinien und Schwingstreifen als Erkennungsmerkmale
Flyability Elios 3 (4K + LED)Ermüdungsbrüche zeigen charakteristische Muster: Rastlinien als muschelartige Muster auf Bruchflächen und Schwingstreifen als feine Furchen senkrecht zur Rissrichtung. Diese Fraktografie-Merkmale verraten Ursprung und Fortschritt der Ermüdung.
- Rastlinien: Muschelartige Muster zeigen Rissfortschritt
- Schwingstreifen: Anzahl der Lastwechsel ablesen
- Rissursprung und -ausbreitungsrichtung identifizieren
- Drohnen-VT als Vordetektion vor ZfP (UT, MT, PT)
Sichtbare Schäden erst im fortgeschrittenen Stadium
Flyability Elios 3 (Sichtprüfung + Thermo)Mikrorisse bleiben in den Anfangsphasen unsichtbar. Erst bei kritischer Rissgröße werden Oberflächenrisse oder Verformungen erkennbar – dann ist das Bauteil oft bereits stark geschwächt. Daher sind häufige Inspektionen mit empfindlichen Prüfmethoden unerlässlich.
- Mikrorisse im Anfangsstadium visuell nicht erkennbar
- Sichtbare Risse erst kurz vor dem Versagen
- Oberflächenrisse ab ~0,5 mm per Drohne detektierbar
- Ergänzende ZfP (UT, MT) für früheres Stadium
Sicherheitskritische Industrien brauchen regelmäßige Inspektionen
Flyability Elios 3 / DJI M30TIn Kraftwerken, Chemieanlagen, Bergbau und Öl & Gas sind Bauteile extremen Wechselbelastungen ausgesetzt. Menschenleben und Betriebssicherheit hängen von der strukturellen Integrität ab – regelmäßige ZfP und Drohneninspektionen sind unverzichtbar.
- Kraftwerke: Turbinen und Kessel unter Druck/Temperaturzyklen
- Chemieindustrie: Reaktoren und Druckbehälter
- Bergbau: Förderanlagen unter Dauerlast und Schwingung
- Öl & Gas: Offshore-Plattformen und Pipelines
Zerstörungsfreie Prüfungen sind der Schlüssel
Flyability Elios 3 (4K + Thermo + LiDAR)ZfP/NDT überwacht den Bauteilzustand ohne Beschädigung. Drohneninspektionen sind dabei besonders wertvoll für schwer zugängliche und gefährliche Umgebungen – sie ermöglichen die Vordetektion, bevor weiterführende ZfP-Methoden eingesetzt werden.
- Sichtprüfung (VT): Oberflächenrisse ab ~0,5 mm
- Ultraschall (UT): Risse im Materialinneren
- Magnetpulver (MT): Oberflächennahe Defekte
- Eindringprüfung (PT): Risse in nicht-ferromagnetischen Materialien
Präventive Maßnahmen verlängern die Lebensdauer erheblich
Flyability Elios 3 (Vergleichsinspektionen)Geometrische Optimierung (abgerundete Übergänge), Oberflächenbehandlungen (Kugelstrahlen, Härten) und hochfeste Legierungen reduzieren Ermüdungsrisiken. Doch selbst optimal konstruierte Bauteile unterliegen Ermüdung – Inspektionen bleiben unerlässlich.
- Geometrie: Fließende Übergänge gegen Spannungsspitzen
- Oberfläche: Kugelstrahlen erzeugt Druckeigenspannungen
- Material: Höherfeste Legierungen mit besserer Ermüdungsfestigkeit
- Inspektion: Regelmäßige Kontrolle trotz optimaler Konstruktion
Professionelle Inspektion mit der ELIOS 3 — deutschlandweit verfügbar.
Fakt 6: Zerstörungsfreie Prüfungen sind der Schlüssel zur frühzeitigen Erkennung
Zerstörungsfreie Prüfungen (ZfP/NDT) bieten einen entscheidenden Vorteil bei der Erkennung von Materialermüdung, da sie den Zustand von Bauteilen überwachen, ohne diese zu beschädigen.
Drohneninspektionen als wichtiger Fortschritt:
Moderne Drohneninspektionen spielen eine immer größere Rolle, insbesondere bei schwer zugänglichen oder gefährlichen Umgebungen. Diese Technologien ermöglichen eine frühzeitige Detektion von Rissen und tragen dazu bei, das Risiko von Materialversagen deutlich zu reduzieren.
Sichtprüfung (VT)
Oberflächenrisse visuell inspizieren – mit Drohnen auch an schwer zugänglichen Stellen. Elios 3: 4K mit 16.000 Lumen LED.
Ultraschallprüfung (UT)
Rissbildungen im Inneren des Materials erkennen und Wandstärkenmessung zur Korrosionserkennung.
Magnetpulverprüfung (MT)
Oberflächennahe Risse in ferromagnetischen Materialien – sehr empfindlich für kleinste Defekte.
Eindringprüfung (PT)
Oberflächenrisse in nicht-ferromagnetischen Materialien – Farbstoff macht kleinste Risse sichtbar.
Thermografie
Erkennung von Hotspots und versteckter Korrosion – optional für Elios 3 verfügbar.
Fazit: Frühzeitige Inspektion verhindert katastrophale Ausfälle
Die Flyability Elios 3 ermöglicht regelmäßige Sichtprüfungen auch an schwer zugänglichen Stellen – Kesselinnenwände, Reaktoren, Schächte, Tanks und Rohrleitungen. In Kombination mit ZfP-Methoden (UT, MT, PT) ergibt sich ein lückenloses Inspektionskonzept für Materialermüdung.
Unsere Expertise seit 2017: Hunderte Anlagen inspiziert – Drohneninspektionen sparen Kosten, erhöhen die Sicherheit und verlängern die Lebensdauer Ihrer Anlagen.
Frühzeitige Erkennung durch regelmäßige Drohneninspektionen verhindert katastrophale Ermüdungsbrüche – bis zu 80% günstiger als traditionelle Inspektionsmethoden.
60-80% Kostenersparnis
Keine Gerüstkosten, kein Personenrisiko – Drohneninspektionen sind wirtschaftlicher.
Kein Personenrisiko
Inspektion in engen Räumen ohne Personeneinstieg – die Drohne übernimmt.
Vergleichbare Aufnahmen
Wiederholbare 4K-Aufnahmen für Trendanalyse und Schadensfortschrittskontrolle.
Häufigere Inspektionen
Geringere Kosten ermöglichen häufigere Kontrollen – der Schlüssel zur Früherkennung.
Häufig gestellte Fragen zu Materialermüdung und Drohneninspektionen
Warum ist die frühzeitige Erkennung von Materialermüdung wichtig?
Frühzeitige Erkennung von Materialermüdung sichert die Integrität von Bauwerken und Anlagen und kann Unfälle verhindern. Über 70% aller strukturellen Ausfälle sind Ermüdungsbrüche – viele davon könnten durch rechtzeitige Inspektion verhindert werden. Drohnen ermöglichen eine schnelle und präzise Inspektion, besonders an schwer zugänglichen Stellen, und das deutlich kostengünstiger als traditionelle Methoden.
Welche Drohnentechnologie ist für die Erkennung von Materialermüdung besonders geeignet?
Die Flyability Elios 3 ist ideal für Confined Spaces: 4K-Kamera mit 16.000 Lumen LED-Beleuchtung für hochauflösende Sichtprüfungen (VT), optional Thermografie zur Erkennung versteckter Schäden, LiDAR für 3D-Dokumentation und Vergleichsinspektionen, kollisionsgeschützt für enge Räume, GPS-unabhängig für Innenräume. Diese Kombination ermöglicht verlässliche Früherkennung von Oberflächenrissen ab ca. 0,5 mm.
Welche visuellen Anzeichen deuten auf Materialermüdung hin?
Visuelle Anzeichen bei fortgeschrittener Materialermüdung: Oberflächenrisse (oft ausgehend von Kerben oder Schweißnähten), Rastlinien auf Bruchflächen (muschelartige Muster), Verfärbungen um Risse herum, Abplatzungen oder Ausbrüche, Verformungen unter Last. Problem: Diese Anzeichen treten oft erst kurz vor dem Versagen auf – daher sind regelmäßige Inspektionen zur Früherkennung essentiell.
Wie tragen Machine-Learning-Algorithmen zur Erkennung von Materialermüdung bei?
KI-gestützte Bildanalyse wird zunehmend eingesetzt: Automatische Risserkennung in Drohnenaufnahmen, Klassifizierung von Risstypen und Schweregrad, Vergleich mit historischen Daten zur Trendanalyse, Priorisierung kritischer Bereiche für detaillierte Inspektion. Diese Technologien befinden sich noch in der Entwicklung, zeigen aber großes Potenzial für effizientere Inspektionen. Aktuell erfolgt die finale Bewertung noch durch erfahrene Inspektoren.
Welche Rolle spielt die 3D-Modellierung bei der Dokumentation von Materialermüdung?

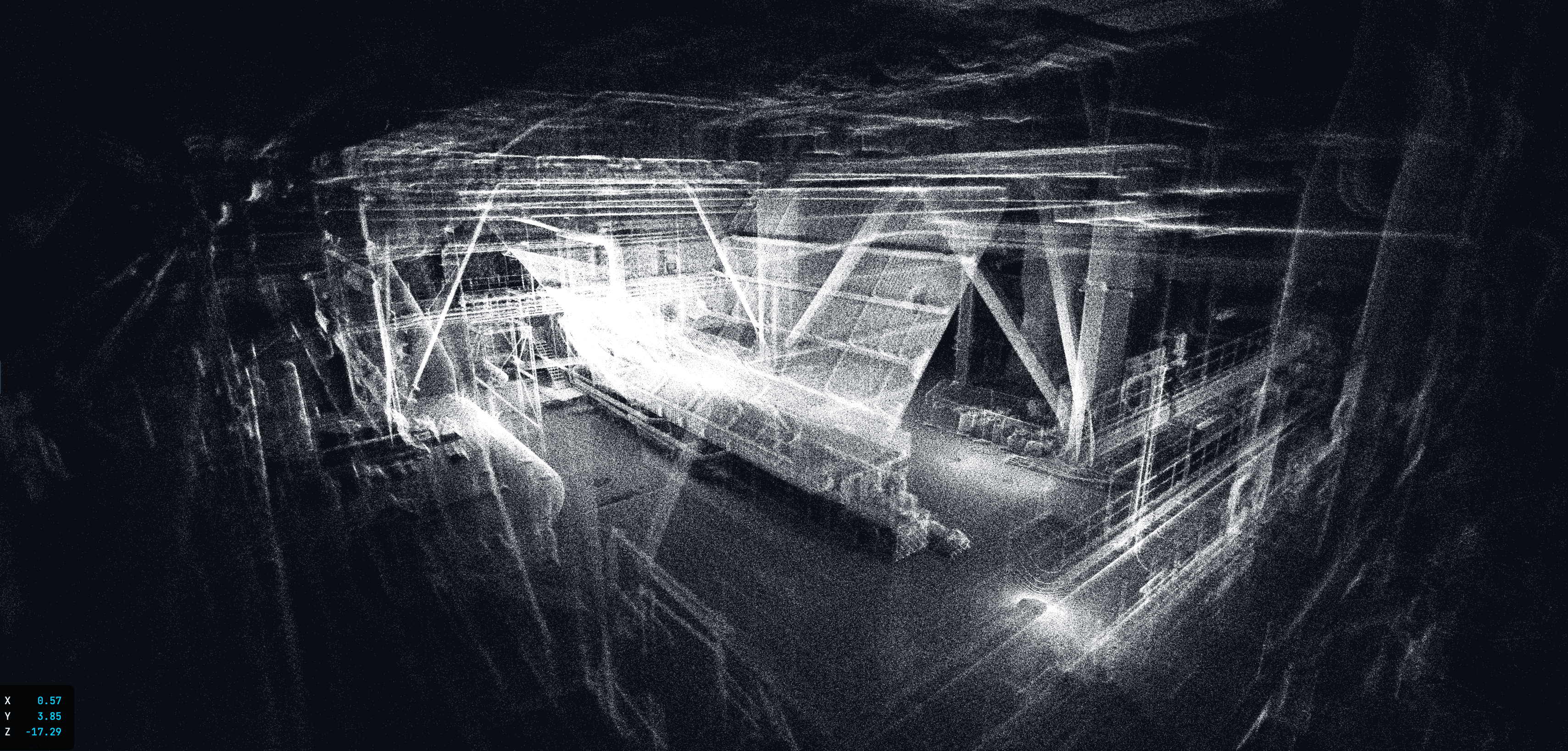

LiDAR-3D-Modelle der Elios 3 ermöglichen: Präzise Vermessung von Verformungen und Deformationen, Vergleich von Inspektionen über Jahre aus exakt derselben Position, Messbare Dokumentation des Rissfortschritts, Volumetrische Analyse von Schadstellen, Digitaler Zwilling für Wartungsplanung. So wird Materialermüdung objektiv messbar statt subjektiv geschätzt – die Basis für datenbasierte Wartungsentscheidungen.
Wie planen Inspektoren eine effiziente Drohneninspektion zur Erkennung von Materialermüdung?
Unsere Inspektionsplanung umfasst: 1. Vorgespräch: Klärung kritischer Bereiche, Belastungshistorie, bekannte Probleme. 2. Flugplanung: Definition der Inspektionsroute, besondere Aufmerksamkeit auf hochbelastete Bereiche (Schweißnähte, Kerben). 3. Durchführung: Systematische Inspektion mit 4K-Aufnahmen, bei Bedarf Thermografie. 4. Auswertung: Analyse durch erfahrene Inspektoren, Klassifizierung von Befunden. 5. Bericht: Detaillierte Dokumentation mit Befundübersicht.
Welche Herausforderungen gibt es bei der Erkennung von Materialermüdung mit Drohnen?
Herausforderungen und unsere Lösungen: Kleinste Mikrorisse im Anfangsstadium oft unsichtbar → Häufige Inspektionen zur Früherkennung des Fortschritts. Beleuchtung in dunklen Confined Spaces → Elios 3 mit 16.000 Lumen LED. Unterscheidung harmloser Oberflächendefekte von kritischen Rissen → Erfahrene Inspektoren und bei Bedarf ergänzende ZfP (UT, MT). Vergleichbarkeit über Jahre → GPS-unabhängige LiDAR-Navigation für wiederholbare Aufnahmen.
Wie wird die Qualität der Daten bei der Materialermüdungsinspektion sichergestellt?
Qualitätssicherung auf mehreren Ebenen: Kalibrierte Inspektionssysteme (Elios 3), erfahrene Operatoren mit Herstellerzertifizierung, systematische Inspektionspläne nach Normen (DIN EN ISO 17637 für VT), 4K-Aufnahmen für detaillierte Auswertung, Dokumentation nach DGUV und BetrSichV, bei Bedarf Zweitbegutachtung durch Prüforganisationen (TÜV, Dekra). Alle Rohdaten werden Ihnen übergeben für eigene Auswertung oder Archivierung.
