Drohneninspektion Stahlwerk – Hochöfen, Konverter & Schornsteine
- Feuerfestauskleidung, Tragwerksschäden und Korrosion sicher dokumentieren – mit der ELIOS 3 ohne Gerüstbau
Karsten Lehrke
7 Min. Lesezeit
26. März 2026
In diesem Artikel:
Stahlwerke als Extremumgebung für Inspektionen
Stahlwerke gehören zu den anspruchsvollsten Industrieumgebungen überhaupt. Hochöfen, Konverter (LD-Konverter/BOF), Elektrolichtbogenöfen, Gießereien und die zugehörigen Schornstein- und Abgassysteme arbeiten unter extremen Temperaturen, aggressiver Atmosphäre und Staubbelastung. Inspektionen sind hier nicht nur schwierig – sie sind wegen des enormen Gefahrenpotenzials besonders sicherheitskritisch.
Die klassischen Methoden – Gerüstbau, Befahrgeräte, Industriekletterer – stoßen im Stahlwerk schnell an Grenzen. Feuerfestauskleidungen müssen nach jedem Kampagnenzyklus bewertet werden, bevor entschieden wird, ob sie für einen weiteren Betriebszyklus taugen oder ausgebessert werden müssen. Jeder falsch eingeschätzte Verschleiß kann zu einem Durchbruch führen – mit katastrophalen Folgen für Anlage und Belegschaft.
Die Flyability ELIOS 3 ist die erste Indoor-Drohne, die diese Anforderungen systematisch adressiert. Ausgestattet mit einem stoßfesten Käfig, 4K-60fps-Kamera, optionaler Wärmebildkamera und einem integrierten LiDAR-System navigiert sie GPS-frei in vollständiger Dunkelheit durch geschlossene Räume – ohne Personeneinstieg, ohne Gerüst.
Typische Inspektionsobjekte im Stahlwerk
- Hochöfen: Schachtausmauerung, Rast, Gestell, Kühlkasten-Bereiche, Gichtgasreinigung
- LD-Konverter (BOF): Feuerfestauskleidung, Mundring, Bodendüsen (bei OBM/Q-BOP), Kippzapfen-Bereich
- Elektrolichtbogenöfen (EAF): Ofengefäß, Deckel, Elektrodensystem, Abstichrinne
- Absaugschornsteine und Entstaubungsanlagen: Innenkorrosion, Kondensatnester, Ausmauerungszustand
- Gießhallen-Dachkonstruktionen: Trägerkorrosion, Schweißnahtermüdung, Hallenkranschienen
- Schlackentöpfe und Pfannen: Mauerungszustand, Eisenansätze, Rissbildung

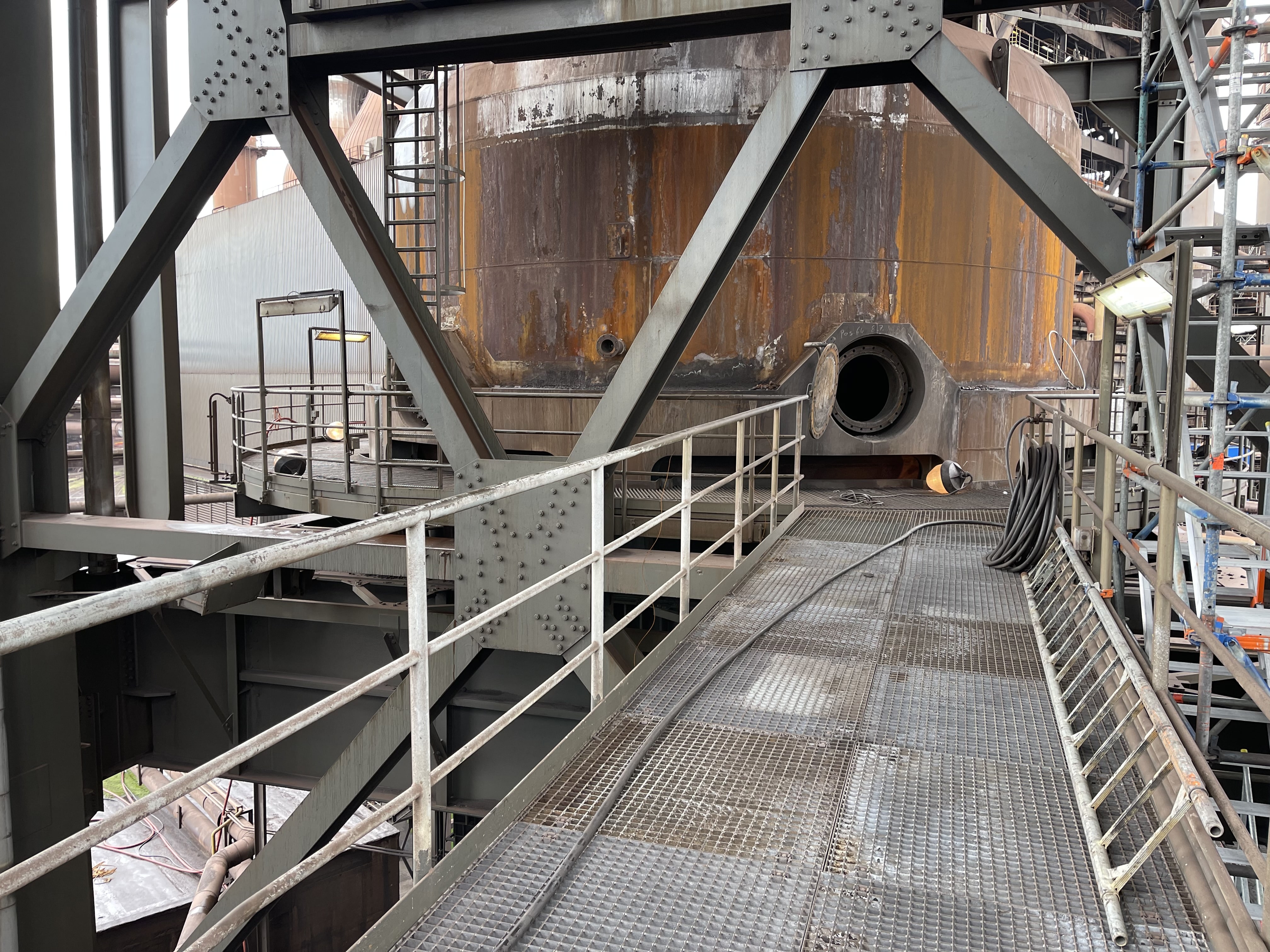

Besonders der Hochofen stellt höchste Anforderungen: Im Stillstand ist das Innere durch Blasentätigkeit, Restschlacke und Ofengas gefährdet. Die ELIOS 3 kann durch Spezialeinstiege in das Ofeninnere eingebracht werden und liefert innerhalb von Minuten ein lückenloses 4K-Videodokument der gesamten Zustellung.
Feuerfestauskleidung: Verschleißbewertung per Drohne
Die Feuerfestauskleidung (Refractory) ist das Herzstück jedes metallurgischen Aggregats. Bei Hochöfen spricht man von der Zustellung, bei Konvertern von der Ausmauerung – in beiden Fällen bestimmt der Zustand dieser Auskleidung die Restlebensdauer bis zum nächsten Umbau.
Traditionell wird der Verschleiß durch manuelle Begehung mit Messlatte und Sichtprüfung bewertet – eine zeitaufwendige, gefährliche Methode, die zudem keine Gesamtdokumentation liefert. Die ELIOS 3 mit integriertem LiDAR-Scanner revolutioniert diesen Prozess:
- 3D-Laserscanning der Innenkontur: Das LiDAR-System erzeugt eine zentimetergenaue Punktwolke der gesamten Auskleidungsgeometrie. Wanddickenreduktionen werden als Farbgradient sichtbar gemacht.
- Vergleich mit As-Built-Geometrie: Der aktuelle Scan wird mit dem Ausgangszustand nach dem letzten Umbau überlagert. Verschleiß von mehr als 50 mm in kritischen Bereichen wird sofort identifiziert.
- Thermografie-Overlay: Heiße Stellen auf der Außenwand korrelieren mit Ausmauerungsschäden im Inneren. Mit der optionalen Wärmebildkamera der ELIOS 3 oder einem DJI Matrice 30T für die Außeninspektion entsteht ein vollständiges Bild.
- Risserfassung: Tiefe Risse, Fugenöffnungen und Absplitterungen der Feuerfestmasse werden in 4K dokumentiert und im 3D-Modell lokalisiert.
Das Ergebnis ist eine fundierte Entscheidungsgrundlage: Reicht der verbleibende Mauerungsquerschnitt für einen weiteren Betriebszyklus? Welche Bereiche müssen im nächsten Stillstand ausgebessert werden? Diese Fragen kosten traditionell Tage manueller Ausmessung – die Drohne beantwortet sie in Stunden.
Normativer Rahmen
Die Sichtprüfung nach DIN EN ISO 17637 (Visuelle Prüfung) und die Zustandsbewertung gemäß BetrSichV §15 (wiederkehrende Prüfungen) bilden die normative Grundlage. Drohneninspektion ersetzt dabei nicht den zugelassenen Sachverständigen, liefert aber die Informationsbasis für seine Bewertung. Bei Hochöfen sind zudem die einschlägigen Technischen Regeln der BG RCI (früher BG Chemie) und die TRGS-Vorgaben für heiße Betriebe zu beachten.
Schornstein- und Tragwerksinspektion im Stahlwerk
Stahlwerke verfügen über ein Netz aus Abgaskanälen, Schornsteinen und Entstaubungsanlagen, das kontinuierlicher Überwachung bedarf. Schwefeldioxid, Stickoxide und Stäube aus dem Schmelzprozess greifen Stahl- und Betonkonstruktionen aggressiv an.
Schornsteine und Abgaskanäle
Die ELIOS 3 wird für die Inspektion von Stahlwerksschornsteinen innen eingesetzt – ohne Befahranlage, ohne Gerüst. Typische Befunde sind:
- Innenkorrosion und Lochfraß in Stahlschornsteinen
- Kondensatnester im Kondensationsbereich (unterhalb der Säuretaupunktstemperatur)
- Risse in Betonschornsteinen, Bewehrungsfreilegung
- Schäden an Zugankerplatten und Steigeisen
- Korrosion an Reinigungsöffnungen und Kondensatableitungen
Für die Außeninspektion hoher Stahlwerksschornsteine kommt der DJI Matrice 30T zum Einsatz – mit 200x Hybrid-Zoom und integrierter Thermografiekamera erfasst er Schäden an Wandoberflächen und Metallanschlüssen, die von unten unsichtbar sind.
Stahlbaukonstruktionen und Hallentragwerke
Gießhallen, Schlackenspannhallen und Konverterhallen sind Stahlkonstruktionen mit extremer thermischer und mechanischer Belastung. Hallenkrane mit 300–500 Tonnen Tragfähigkeit verursachen Dauerschwingbelastungen an Trägern und Verbindungselementen. Typische Schadensbilder:
- Schweißnahtermüdungsrisse an Kranbahnanschlüssen
- Korrosion unter Wärmedämmung (CUI) an Wand- und Dachabschnitten
- Deformationen und Absenkungen an überhitzten Trägern (Wärmeeinwirkung durch Schlackespritzer)
- Lagerkorrosion und Rissbildung an Stützenfüßen
Der DJI Matrice 30T mit 200x Zoom erreicht diese Bereiche sicher aus der Distanz – ohne Arbeiten auf Höhe, ohne Kranabstellung für Gerüstaufbau.
Integration in den Wartungsplan: Praktische Umsetzung
Für Stahlwerksbetreiber wie ArcelorMittal, thyssenkrupp Steel, Salzgitter AG oder Hüttenwerke Krupp Mannesmann ist die Integration der Drohneninspektion in den bestehenden Wartungs- und Stillstandsplan der entscheidende Erfolgsfaktor.
Empfohlene Inspektionsstrategie
- Kampagnenende-Inspektion (Pre-Repair): Unmittelbar nach Abstich und Abkühlung dokumentiert die Drohne den Ausmauerungszustand. Diese Daten fließen direkt in den Reparaturscope für den Zustellungswechsel ein.
- Post-Repair-Dokumentation: Nach abgeschlossenem Mauerungsumbau wird der Neustand 3D-gescannt. Diese Referenzgeometrie dient als Baseline für alle Folgeunterschungen.
- Schadensfortschrittskontrolle: Vergleich von Scan-zu-Scan dokumentiert den Zustellungsverschleiß über mehrere Kampagnen. Prognostiziertes Refractory-Leben ermöglicht planbare Budgetierung.
- Schornstein-Jahresinspektion: Außerhalb des Stillstands (bei abgestelltem Betrieb einzelner Aggregate) wird die Schornsteininspektion mit der ELIOS 3 durchgeführt.
Sicherheitsanforderungen
Im Stahlwerk gelten besondere Sicherheitsvorschriften nach BGR 109 (Arbeiten in Behältern und engen Räumen) und den BG RCI-Regeln. Vor jedem Einstieg werden durchgeführt:
- Explosionsgasanalyse (Kohlenmonoxid, Ofengas) gemäß TRGS 722
- Temperaturmessung – Einsatz der ELIOS 3 erst unter 60°C Innentemperatur
- Freigabe durch Sicherheitsbeauftragten des Betreibers
- Rettungsbereitschaft nach DGUV Information 213-050
Unsere Piloten sind im Umgang mit heißen und gasgefährdeten Bereichen erfahren und stimmen jeden Einsatz im Vorfeld detailliert mit dem Betreiber ab. Kontaktieren Sie uns für eine Machbarkeitseinschätzung für Ihr Stahlwerk.
Häufig gestellte Fragen
Was ist die Flyability ELIOS 3 und wofür wird sie eingesetzt?
Die Flyability ELIOS 3 ist eine der leistungsfähigsten kollisionsgeschützten Indoor-Drohnen für Confined Spaces – enge und gefährliche Räume wie Tanks, Kessel, Schächte, Schornsteine und Reaktoren. Sie ist vollständig kollisionssicher durch einen Carbon-Schutzkäfig, navigiert GPS-unabhängig per SLAM-Navigation (FlyAware™ Engine) und verfügt über 4K-Kamera, 16.000 Lumen LED und optional Thermografie + LiDAR. Mit 2025/2026-Upgrades: High-Capacity-Batterie (bis +50% Flugzeit), Tether-Option für unbegrenzte Flugzeit, Colorization für farbige 3D-Modelle und Smart Return-to-Home. Die ELIOS 3 ermöglicht Hybridinspektion – die Drohne übernimmt die Erstinspektion, der Mensch kommt nur noch dort zum Einsatz, wo Kontaktprüfung nötig ist.
Können Inspektionen ohne Personeneinstieg durchgeführt werden?
Ja, mit der Flyability ELIOS 3 inspizieren wir Tanks, Kessel, feuerfeste Auskleidungen, Industrieöfen, Schächte und andere Confined Spaces ohne Personeneinstieg. Die Drohne ist vollständig kollisionssicher durch einen Carbon-Schutzkäfig und übernimmt das Risiko – Ihre Mitarbeiter bleiben in Sicherheit. Keine DGUV-Befahrung, keine Rettungsketten, deutlich reduziertes Risiko für Ihr Personal.
Welche Bereiche können mit der ELIOS 3 inspiziert werden?
Die ELIOS 3 ist speziell für Confined Spaces entwickelt: Tanks & Behälter (Stahl, Beton, ohne Personeneinstieg), Kessel & Schornsteine (innen, nach Abkühlung <50°C), Feuerfeste Auskleidungen (Industrieöfen, Brennkammern), Reaktoren & Kolonnen (Chemie, Öl & Gas), Schächte & Kanäle (ab 50 cm Öffnung, Großprofile ≥150 cm Ø), Silos & Hochregallager, Bergbau (Stollen, Schächte, Post-Blast), Windkraftanlagen (Rotorblätter innen). Überall dort, wo Personeneinstieg gefährlich, aufwendig oder unmöglich ist.
Sind DGUV-Befahrungsmaßnahmen erforderlich?
In vielen Fällen entfallen durch den Einsatz der ELIOS 3 aufwendige DGUV-Befahrungsmaßnahmen (DGUV Regel 113-004), da kein Personeneinstieg erforderlich ist. Die Drohne übernimmt das Risiko – Ihr Personal bleibt in sicherer Entfernung. Freimessungen und Sicherheitsmaßnahmen sind dennoch erforderlich, aber deutlich reduziert. Wir klären die konkreten Anforderungen im Vorfeld mit Ihnen und den zuständigen Stellen.
Welche Daten liefert die ELIOS 3 Inspektion?
Die ELIOS 3 erfasst umfassende Daten: 4K-Videos und Fotos (3840×2160, 30 fps, Low-Light-optimiert), LiDAR-3D-Punktwolken als Grundlage für einen digitalen Zwilling Ihrer Anlage (Präzision im Zentimeterbereich, .las/.e57-Format, CAD/BIM-fähig), Farbige 3D-Modelle (seit 2025: Colorization für fotorealistische Visualisierung), Radiometrische Thermografie (optional) für Korrosionsmonitoring, Hotspots und CUI-Erkennung, Georeferenzierte Daten für präzise Schadenskartierung. Sie erhalten einen detaillierten Inspektionsbericht mit Zustandsdokumentation, Schadenserfassung und systematischer Befundübersicht – orientiert an relevanten Normen der Industrieinspektion.
Welche Vorteile hat die ELIOS 3 gegenüber klassischen Methoden?
Durchschnittlich ca. 80% Kostenersparnis: Kein Gerüstbau, keine Entleerung, kein Befahrungs-Team. Drastisch reduzierte Stillstandzeiten: Stunden statt Wochen. Maximale Sicherheit: Kein Personeneinstieg notwendig, deutlich reduziertes Risiko. Präzise Daten: 4K + LiDAR (im Zentimeterbereich) + Thermografie. Normkonform: BetrSichV, DGUV, EN 12952, API 653. Deutschlandweit verfügbar, schnelle Terminvergabe.
Welche Drohnen setzt Kopterflug ein?
Wir setzen je nach Aufgabe unterschiedliche Systeme ein: Flyability ELIOS 3 für Innenbereiche und Confined Spaces (kollisionsgeschützt, LiDAR, Thermografie, Navigation ohne GPS), DJI Matrice 30T für Außeninspektionen (Zoom, Thermografie, große Reichweite) und Unterwasserdrohnen (ROV) für gefüllte Tanks und Unterwasserbereiche. Entscheidend ist nicht die Drohne, sondern die passende Technologie für die jeweilige Aufgabe.
Wie lange dauert eine ELIOS 3 Inspektion?
Die Vor-Ort-Inspektion dauert je nach Anlagengröße, Zugangssituation und beauftragtem Sensorpaket unterschiedlich lang. Mit Sensorpaket meinen wir, welche Sensoren der ELIOS 3 eingesetzt werden: Eine reine 4K-Videoinspektion ist deutlich schneller abgeschlossen als ein kombinierter Einsatz mit LiDAR-3D-Vermessung und Thermografie – letztere erfordern mehr Überflüge und höhere Auflösung. In der Regel ist der Gesamtaufwand trotzdem deutlich geringer als bei klassischen Methoden mit Gerüstbau oder Befahrungstechnik. Präzise Angaben sind erst nach Klärung Ihrer Randbedingungen möglich – sprechen Sie uns an, wir schätzen Ihren konkreten Fall.
