Wärmebildkamera & Drohne – Thermografie-Guide für Industrieanlagen

Infrarot-Thermografie ist ein zerstörungsfreies Prüfverfahren, das Temperaturunterschiede an Oberflächen sichtbar macht. Jeder Körper mit einer Temperatur über dem absoluten Nullpunkt emittiert Wärmestrahlung (Infrarot-Strahlung). Eine Wärmebildkamera (Infrarotkamera) empfängt diese Strahlung und wandelt sie in ein sichtbares Wärmebild um – warme Bereiche erscheinen hell oder rot, kühle Bereiche dunkel oder blau.

Für industrielle Inspektionen ist Thermografie besonders wertvoll, weil viele Schadenstypen sich durch Temperaturdifferenzen zur Umgebung verraten, noch bevor sie visuell sichtbar werden. Drohnen mit Wärmebildkameras können diese Temperaturdifferenzen systematisch, großflächig und sicher erfassen.

Zwei Hauptsysteme bei Kopterflug

• DJI Matrice 30T (Außeneinsatz): Integrierte FLIR-Kamera mit 640×512 Pixel Auflösung, radiometrische Temperaturmessung (±2°C), Messung von -40°C bis +550°C. Zusätzlich 200x Hybrid-Zoom-Kamera für gleichzeitige visuelle Dokumentation. Ideal für Außeninspektionen von Rohrleitungen, Gebäudehüllen, Transformatoren, Freileitungen.
• ELIOS 3 mit optionaler Thermografie-Kamera (Inneneinsatz): Kompatibel mit FLIR Lepton-Modulen. Für Indoor-Thermografie in Kesseln, Öfen, Reaktoren – erkennt Heißstellen in Ausmauerungen, thermische Anomalien an Einbauten. Eingeschränkter Messbereich und geringere Auflösung als der Matrice 30T.

Passive vs. aktive Thermografie

Für industrielle Inspektionen mit Drohnen wird fast ausschließlich passive Thermografie eingesetzt: Die Anlage selbst ist die Wärmequelle. Temperaturunterschiede entstehen durch Betriebsbedingungen (heiße Prozessflüssigkeiten, Verbrennungsprozesse) und werden passiv detektiert. Aktive Thermografie (externe Wärmequelle notwendig) ist für Drohneneinsätze nicht praktikabel.

Die ideale Temperaturdifferenz für passive Thermografie liegt bei mindestens 10 K zwischen Objekt und Umgebung. Bei Prozessanlagen mit 200–400°C Betriebstemperatur ist die Temperaturdifferenz mehr als ausreichend. Bei Raumtemperatur-Objekten (z.B. statische Lagertanks ohne Betrieb) ist passive Thermografie nur eingeschränkt einsetzbar.

Die Einsatzbereiche industrieller Drohnen-Thermografie sind vielfältig. Folgende Befundtypen sind in der Praxis besonders relevant:

Heißstellen (Hotspots) in elektrischen Anlagen

Elektrische Verbindungen, Leistungsschalter, Transformatoren und Freileitungen zeigen bei Überlastung oder mangelhaftem Kontakt erhöhte Oberflächentemperaturen. Der DJI Matrice 30T erkennt diese Heißstellen aus 30–100 m Abstand ohne Annäherung an spannungsführende Teile – ein entscheidender Sicherheitsvorteil gegenüber manueller Prüfung:

• Schlechte elektrische Verbindungen (erhöhter Übergangswiderstand)
• Transformator-Überlastung oder Fehler in Kühlkreisläufen
• Heißstellen an Leistungskabeln und Kabelmuffen
• Überhitzte Sicherungskästen und Schaltanlagen (Außeninspektion)

Isolationsschäden und Wärmeverluste

Beschädigte oder fehlende Wärmeisolierung an Rohrleitungen, Behältern und Industrieöfen verursacht erhöhte Oberflächentemperaturen, die der Matrice 30T aus der Luft sichtbar macht:

• Lücken in der Rohrleitungsisolierung (Flanschbereiche, Halter, Durchführungen)
• Feuchte Isolierung (wesentlich schlechtere Dämmwirkung als trockene – erkennbar als Kältefleck bei heißen Prozessen)
• Beschädigte oder verlorene Isoliermatte an Brennkammern und Öfen
• Wärmeverluste an Gebäudehüllen (Industriehallen mit mangelhafter Dämmung)

CUI-Erkennung (Corrosion Under Insulation)

Wie im Korrosionsartikel beschrieben: Feuchte Isolierung hat eine andere Wärmeleitfähigkeit als trockene. An Rohrleitungen mit heißen Medien (>80°C) sind feuchte Isolierstellen als kühle Flecken im Wärmebild erkennbar. Diese CUI-Verdachtszonen markieren, wo Isolierung entfernt und UT-Wanddickenmessung durchgeführt werden sollte.

Ausmauerungsschäden in Kesseln und Öfen (ELIOS 3)

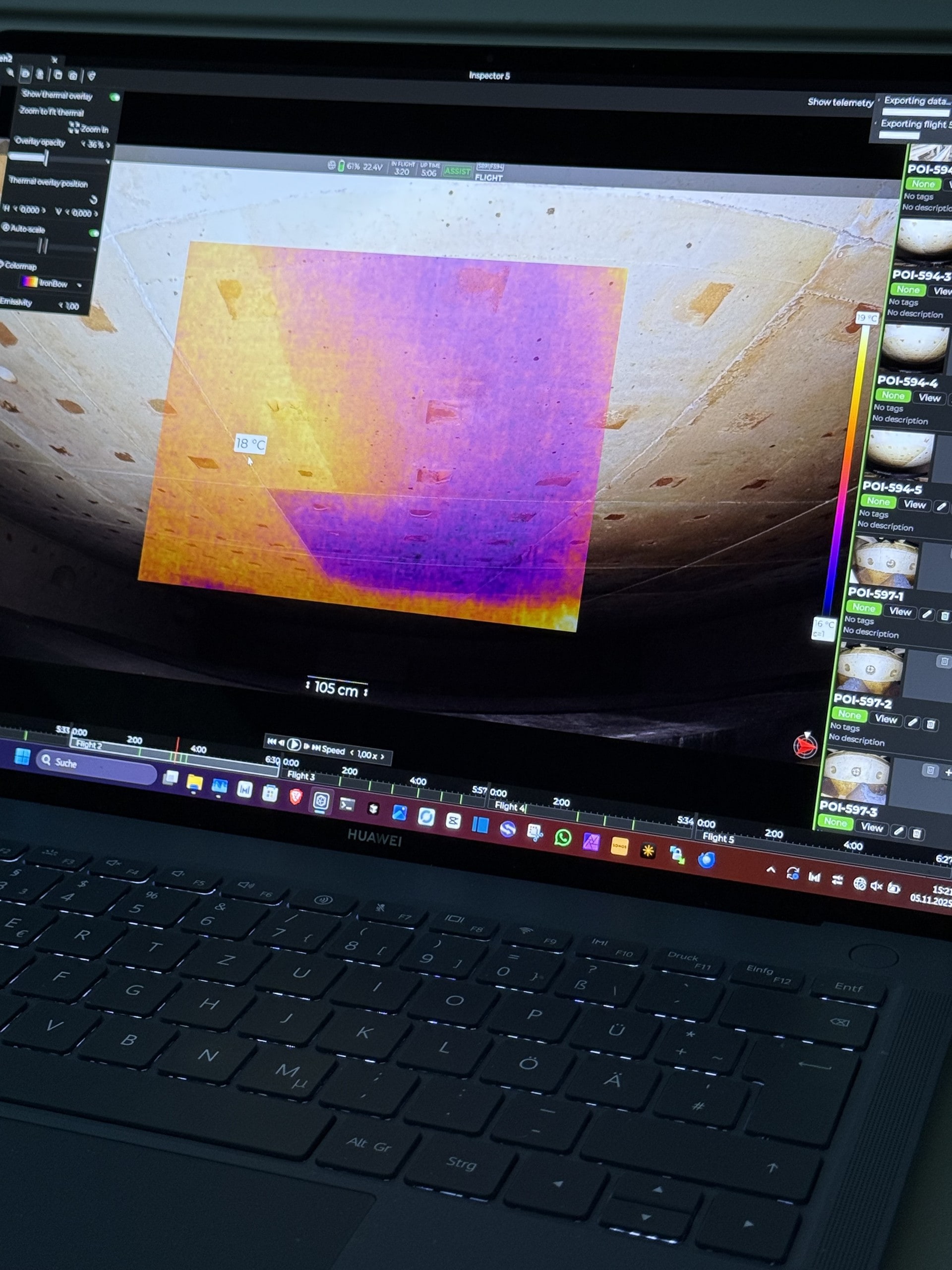

Dünne oder beschädigte Feuerfestauskleidung lässt mehr Wärme durch die Wandung – erkennbar als Heißstelle auf der Außenwand. Umgekehrt zeigen Ablagerungen aus Schlacke oder Asche auf der Innenoberfläche veränderte Temperaturmuster. Die ELIOS 3 mit Thermografie dokumentiert diese Befunde direkt an der Innenoberfläche.

Wärmebilder korrekt auszuwerten erfordert Fachkenntnis – ein reines Farbspektrum-Bild ohne Interpretation ist wertlos. Folgende Faktoren sind bei der Auswertung zu berücksichtigen:

Emissionsgrad (Emissivität)

Die größte Fehlerquelle in der Thermografie: Jedes Material hat einen spezifischen Emissionsgrad (ε) zwischen 0 (perfekter Spiegel) und 1 (schwarzer Körper). Polierten Metallen haben ε ≈ 0,05–0,1, oxidierte Stahloberflächen ε ≈ 0,7–0,9, Lackoberflächen ε ≈ 0,85–0,95. Wird der falsche Emissionsgrad in der Kamera eingestellt, sind die gemessenen Temperaturen falsch. Für radiometrische Messungen mit dem DJI Matrice 30T muss der Emissionsgrad der Zieloberfläche bekannt sein oder geschätzt werden.

Reflexionen und Umgebungstemperatur

Reflektierende Oberflächen (polierter Edelstahl, Aluminiumverkleidungen) spiegeln Wärmestrahlung der Umgebung – das Wärmebild zeigt nicht die eigene Oberflächentemperatur, sondern das Spiegelbild der Umgebung. Inspektionen sollten daher bevorzugt in der frühen Dämmerung (geringe Sonneneinstrahlung) oder bei bedecktem Himmel durchgeführt werden.

Mindesttemperaturdifferenz und Detektierbarkeit

Die Empfindlichkeit einer FLIR-Kamera (NETD: Noise Equivalent Temperature Difference) liegt typisch bei 0,05–0,1°C. In der Praxis sind Anomalien ab ca. 2–3°C Temperaturdifferenz zuverlässig detektierbar und von Hintergrundrauschen unterscheidbar. Kleinere Differenzen erfordern Mittelwertbildung über mehrere Frames.

Normative Grundlagen: DIN EN 13187 und ISO 18434

Die Thermografie-Inspektion ist normativ in DIN EN 13187 (Wärmeschutz in Gebäuden) und ISO 18434-1 (Condition monitoring and diagnostics of machines – Thermography) geregelt. Für das Prüfpersonal gilt DIN EN ISO 9712 mit Stufe TT Level 1–3 (Thermografische Prüfung). Kopterflug arbeitet mit TT-qualifizierten Auswertespezialisten und sorgt für normkonforme Berichterstattung.

Thermografie ist ein mächtiges Werkzeug – aber sie hat systembedingte Grenzen, die bei der Aufgabenplanung berücksichtigt werden müssen:

Keine quantitative Wanddickenmessung

Thermografie kann keine Wanddicke messen. Sie identifiziert thermische Anomalien, die auf Schäden hinweisen – aber für die quantitative Bewertung (Wie dick ist die Wand noch?) ist immer Ultraschall-Wanddickenmessung (UT) erforderlich.

Eingeschränkte Aussagekraft bei ruhenden Anlagen

Passive Thermografie benötigt eine Temperaturdifferenz. Bei abgestellten, ungespülten Anlagen ohne Betriebswärme sind Isolationsschäden und interne Strukturdefekte nicht detektierbar. Thermografie ist eine Betriebsprüfmethode – idealer Einsatz bei laufender Anlage oder kurz nach dem Abschalten.

Oberflächennahe Defekte bevorzugt

Thermografie erkennt bevorzugt oberflächennahe Schäden. Tiefe interne Defekte (z.B. tiefliegende Risse in dicken Wandungen) verursachen zu geringe thermische Gradienten, um sicher detektierbar zu sein. Für tiefe Defekte sind andere ZfP-Verfahren (UT, RT) geeigneter.

Wetterbedingungen beeinflussen Ergebnisse

Direktes Sonnenlicht auf untersuchten Oberflächen verursacht solare Aufheizung, die mit betriebsbedingten Temperaturanomalien verwechselt werden kann. Inspektionen sollten bevorzugt am frühen Morgen, abends oder bei bedecktem Himmel durchgeführt werden – besonders für Gebäudehüllen und Rohrleitungsnetzwerke.

Wann Thermografie unverzichtbar ist

Trotz der Grenzen ist die Kombination aus Drohne und Wärmebildkamera für folgende Anwendungen die erste Wahl: CUI-Screening großer Rohrleitungsnetzwerke, Hotspot-Suche an elektrischen Anlagen, Isolationsschadens-Mapping, Ausmauerungsüberwachung in Öfen und Kesseln, und Feuchtigkeitserkennung in Gebäudestrukturen. Kontaktieren Sie uns, wenn Sie wissen möchten, ob Thermografie für Ihr konkretes Inspektionsproblem das richtige Werkzeug ist.
